立式快开式压叶滤池过滤设备

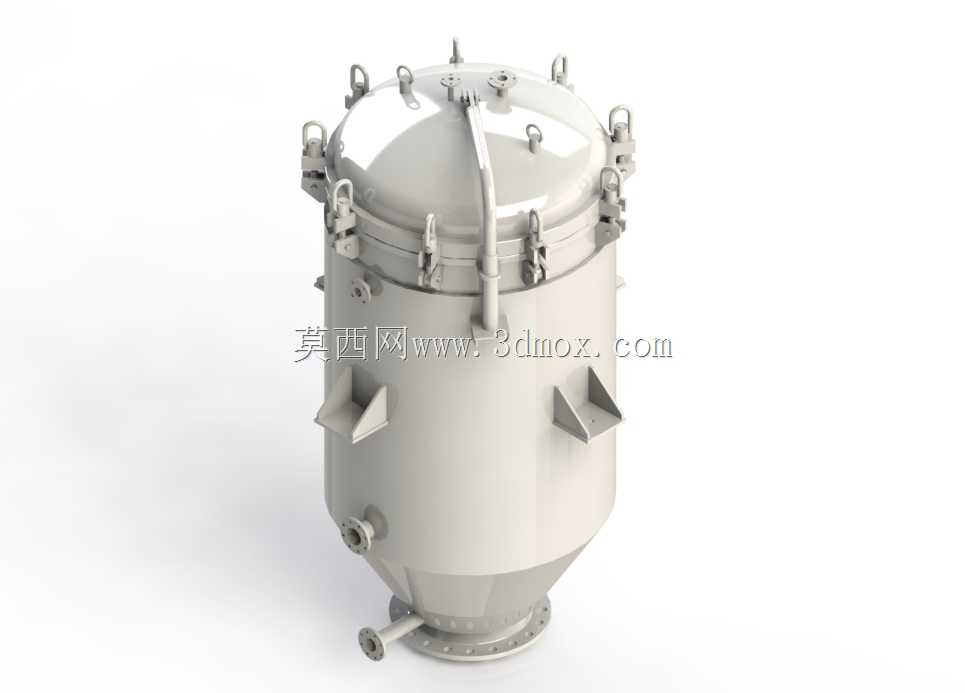

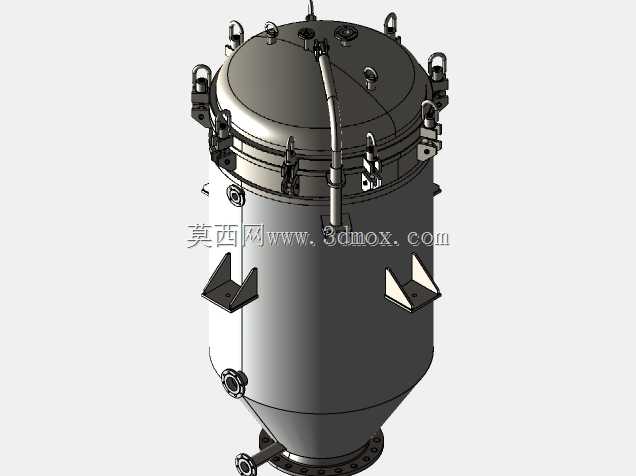

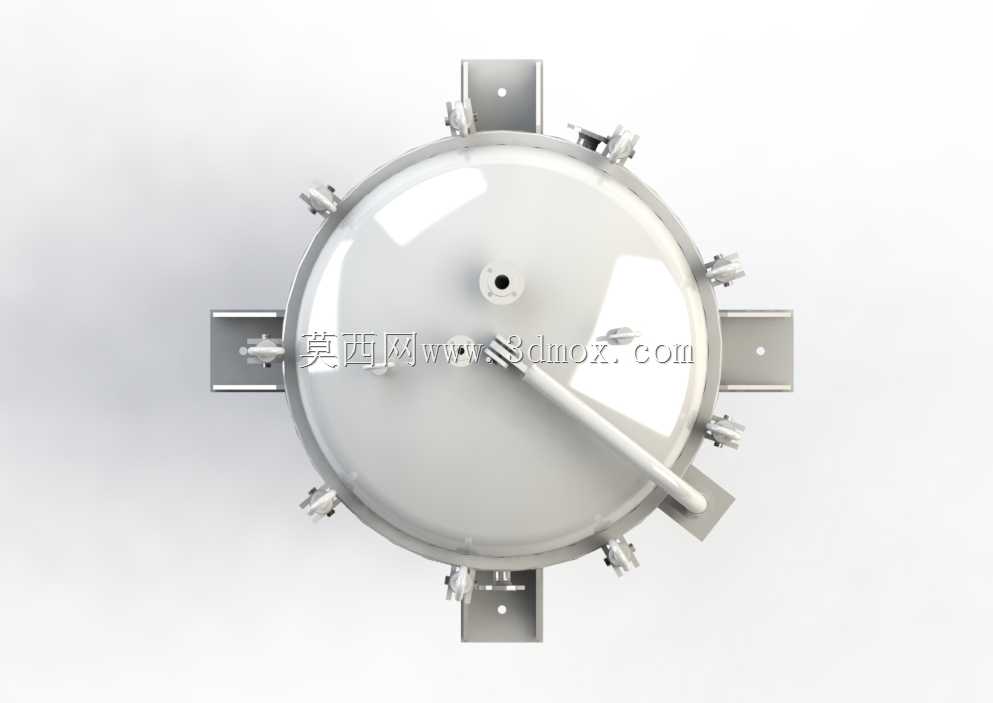

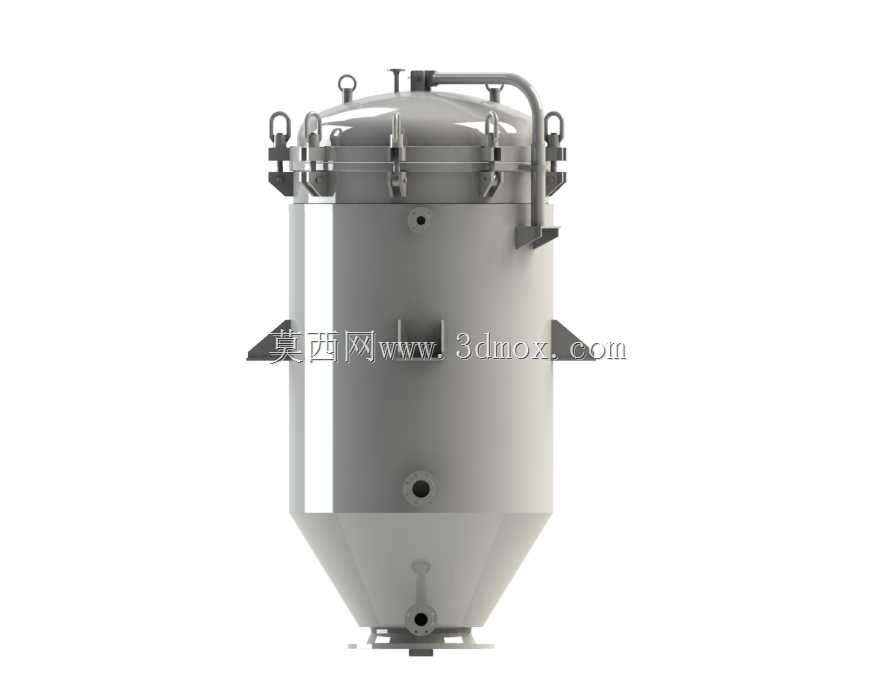

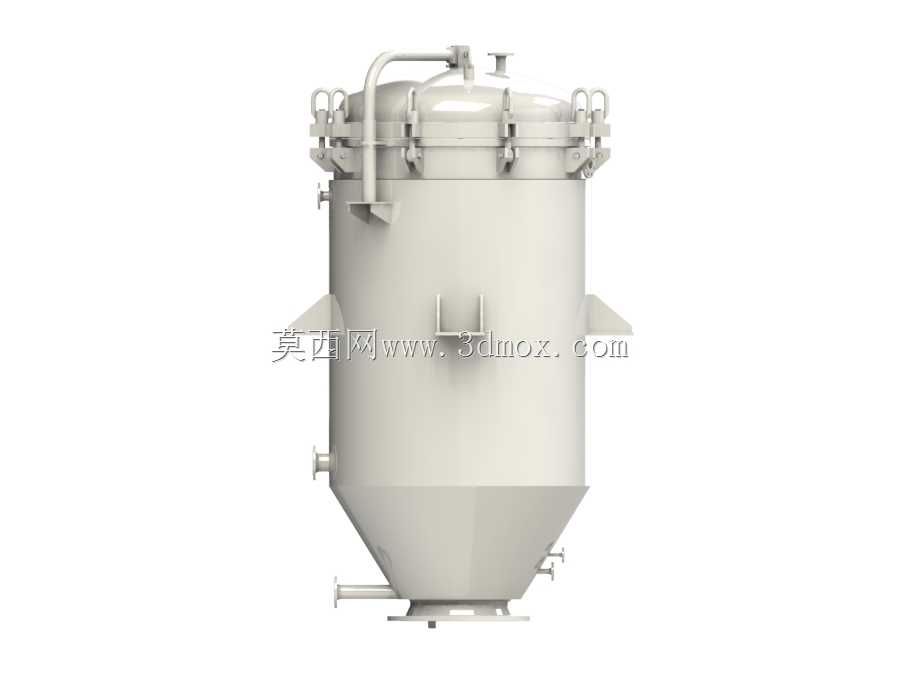

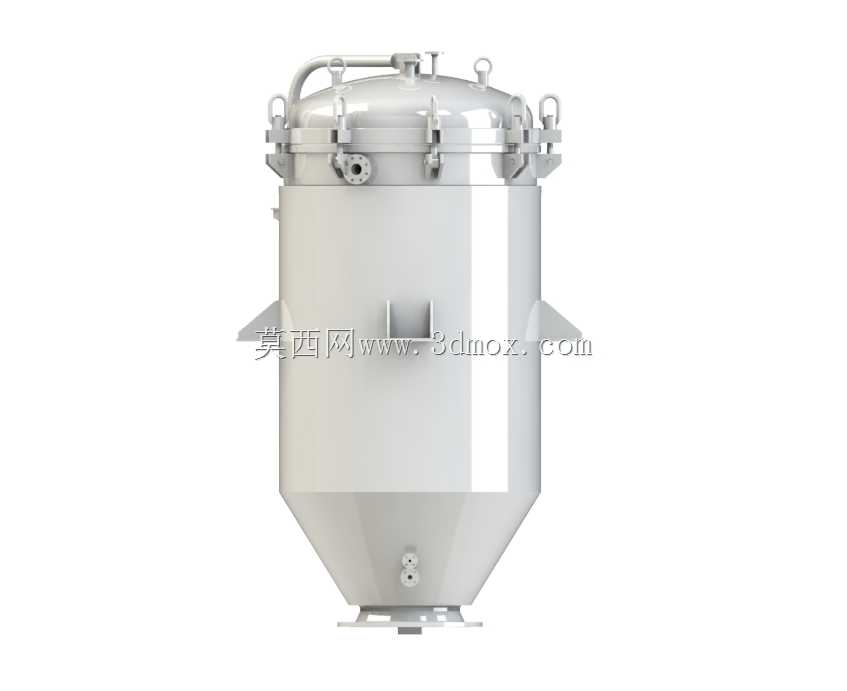

该立式压叶滤池是面向精细化工、食品饮料、制药制剂等行业固液分离工序设计的承压过滤设备，主要用于料液中悬浮固体颗粒的截留、澄清过滤，也可用于活性炭脱色后的炭渣分离、发酵液菌体滤除等工艺场景，适配中小批量连续或间歇式生产的过滤需求。设备整体采用立式罐体结构，上部为椭圆形承压封头，下部为锥形集渣斗，整体布局紧凑，占地面积小，可直接落地安装在生产车间的工艺管廊旁，无需额外搭建大型操作平台。封头与罐体之间采用多组快开吊环螺栓锁紧结构，无需大型拆装工具即可快速开启封头，完成内部滤叶的更换、清洗以及滤渣的清理作业，大幅缩短设备维护的停机时长，提升生产周转效率。罐体侧面设置的三角支撑筋板用于强化罐体侧壁的结构强度，可承受内部过滤作业时的正向压力以及反冲洗时的瞬时压差，避免罐体长期承压出现形变。罐体下部的锥形结构可引导过滤后的滤渣向底部出料口汇集，配合底部的排渣接口可实现滤渣的密闭排出，减少作业现场的物料洒落与污染。罐体侧壁设置的进料、排气、测压接口可直接对接生产现场的工艺管路、压力检测元件与排气系统，无需额外进行接口改装。设计过程中充分考虑了现场操作的人机工程需求，封头顶部设置的多组吊环既可以用于设备吊装就位，也可作为滤叶组件的起吊支点，方便操作人员将内部整组滤叶吊出进行深度清洗。设备的安装边界充分适配常规车间的层高与管路布局，侧面接口的高度符合操作人员日常阀门操作的舒适区间，底部排渣口的离地高度可直接对接渣料收集桶或输送管路，无需额外垫高设备。内部滤叶采用水平叠装的排布方式，过滤时料液从罐体下部进入，穿过滤叶表面的过滤介质后，清液从滤叶中心的集液管汇集排出，滤饼均匀附着在滤叶表面，过滤结束后可通过压缩空气反吹将滤饼吹落至锥斗排出，整个过滤、排渣流程可实现密闭化操作，避免易挥发、有刺激性物料对作业环境的影响。
