起重吊钩有限元受力分析三维设计作品

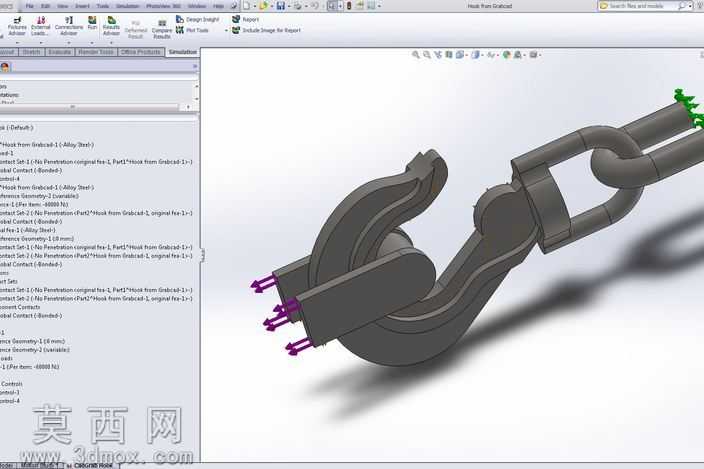

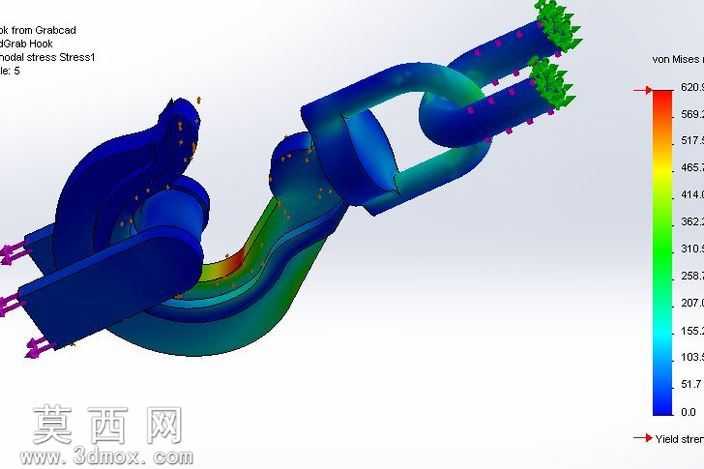

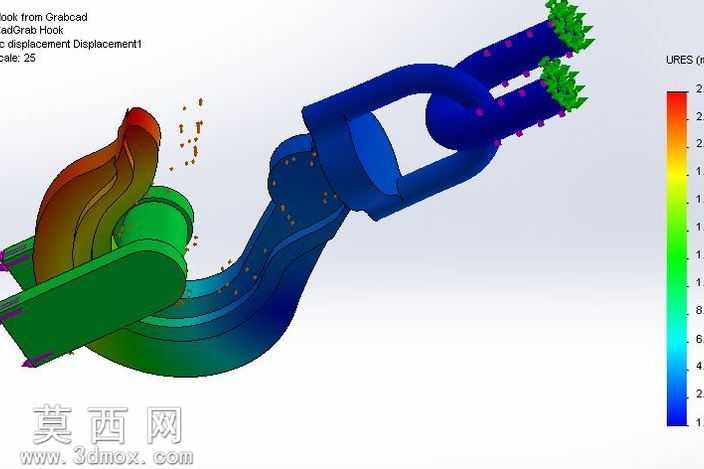

本作品针对起重作业场景下的吊钩构件开展全流程三维设计与有限元受力分析，建模阶段依托三维参数化设计逻辑，完整还原吊钩的钩体弯曲段、连接环、端部固定结构的真实几何形态，对钩身过渡圆角、连接环铰接接触面、端部安装定位凸台等易产生应力集中的细节做了精细化几何处理，避免因模型简化导致后续仿真结果出现偏差。材质设定阶段选用合金钢材作为构件基材，将材料屈服强度参数精准匹配至620N每平方毫米量级，对应实际工业场景中高强度起重吊钩的常用材料属性，同时为不同结构部位赋予差异化的材质渲染属性，通过蓝绿到红橙的渐变色彩映射应力数值区间，直观呈现受力分布状态。仿真分析环节针对吊钩实际承载工况施加载荷与约束，在端部固定位置添加完全约束模拟安装固定状态，在钩体承载区域施加对应额定载荷的作用力，完成网格划分后开展静力学求解，最终得到的应力云图清晰显示最大应力集中区域位于钩身弯曲过渡段，经测算最大应力屈服前吊钩可承受60kN载荷，对应2.5倍安全系数下的额定工作载荷为30kN左右，完全满足起重作业的安全规范要求。设计过程中针对初始建模方案的应力集中问题开展结构优化，通过调整钩身过渡圆角半径、优化连接环与钩体的铰接接触面形态，在不显著增加构件整体重量的前提下降低峰值应力，同时针对有限元分析过程中的网格划分、约束添加、载荷设置等环节做了适配性调试，避免因网格精度不足、约束位置不合理导致求解失败，为同类型起重五金构件的结构设计与性能校核提供了可参考的三维仿真验证思路，也为后续吊钩的轻量化改型、材料选型优化提供了精准的数据支撑。
