英式三脚插头带弹簧线缆三维结构设计

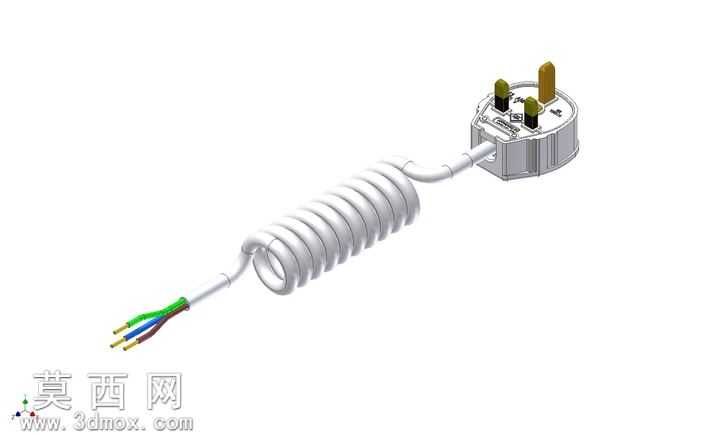

本作品为英式三脚插头配套弹簧螺旋线缆的三维建模设计，建模过程严格遵循英式BS1363插头的标准尺寸规范，在三维软件中首先完成插头基座的主体结构搭建：采用半剖视角呈现内部插脚固定结构，三个铜质插脚按照英式插头的接地、火线、零线排布规则精准定位，插脚的倒角、固定卡槽、接线端压接结构均按照实物1:1还原，基座外壳的卡扣结构、出线口的防弯折护套结构都做了精细化建模，还原了插头壳体的装配逻辑。线缆部分采用螺旋弹簧线的结构建模，通过螺旋扫描特征完成螺旋段线缆的形态构建，还原弹簧线缆自然伸缩的卷曲形态，线缆末端做剥线处理，清晰呈现内部三根线芯的绝缘层分色结构，对应火线、零线、地线的配色规范，线芯端部的铜丝裸露部分也做了细节建模，还原剥线后的真实形态。材质渲染阶段，插头基座采用哑光阻燃工程塑料材质，调整漫反射粗糙度参数还原塑料外壳的磨砂质感，插脚部分采用抛光黄铜材质，添加金属反射与轻微做旧痕迹模拟真实使用的氧化质感，螺旋线缆外被采用哑光白色PVC材质，调整高光参数还原软质塑料的柔和反光，线芯绝缘层分别对应绿黄、蓝色、棕色的标准绝缘色，内部铜丝采用高反射金属铜材质。设计过程中重点考量了接插件的装配合理性，插脚与基座的过盈配合结构、线缆与插头尾部的密封防拉结构都做了结构验证，螺旋线缆的螺旋节距、自然伸展长度都按照常规3米弹簧电源线的参数设置，既还原了产品的外观形态，也完整呈现了内部接线与结构装配关系，可用于电气配件结构展示、产品宣传渲染、接插件设计参考等场景，模型结构完整，细节还原度高，各部件独立建模可拆分用于装配演示。
