立式氢热交换概念冷藏设备结构设计

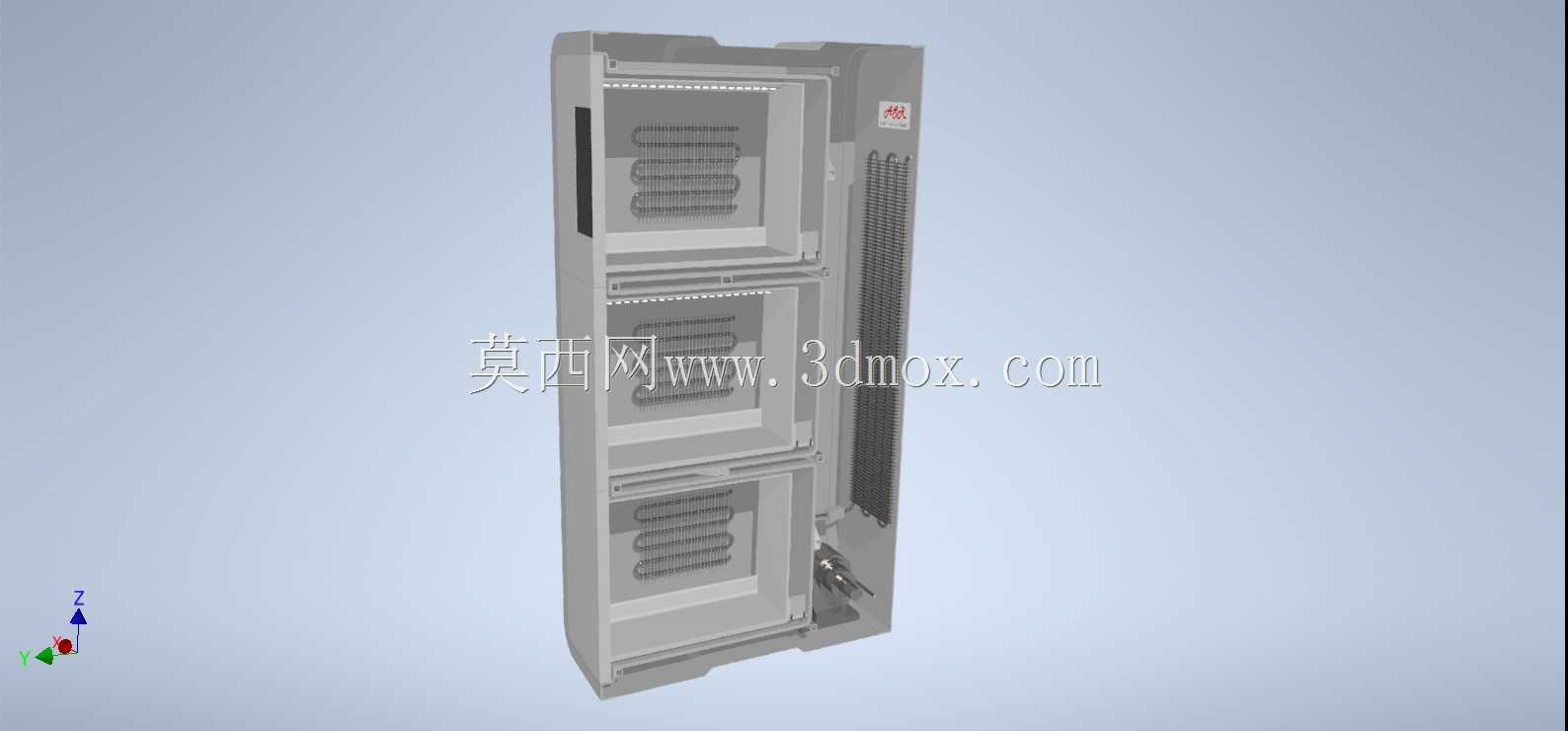

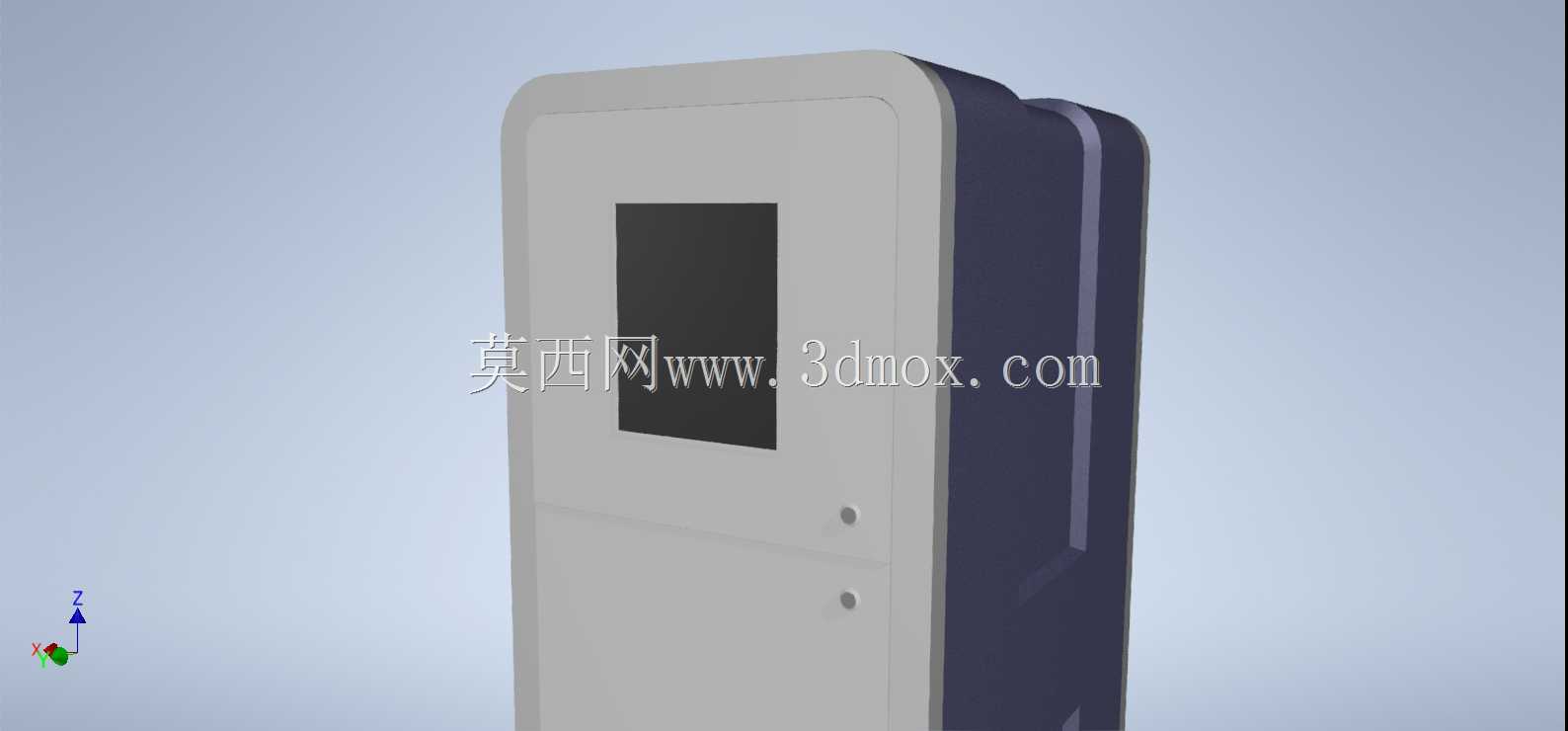

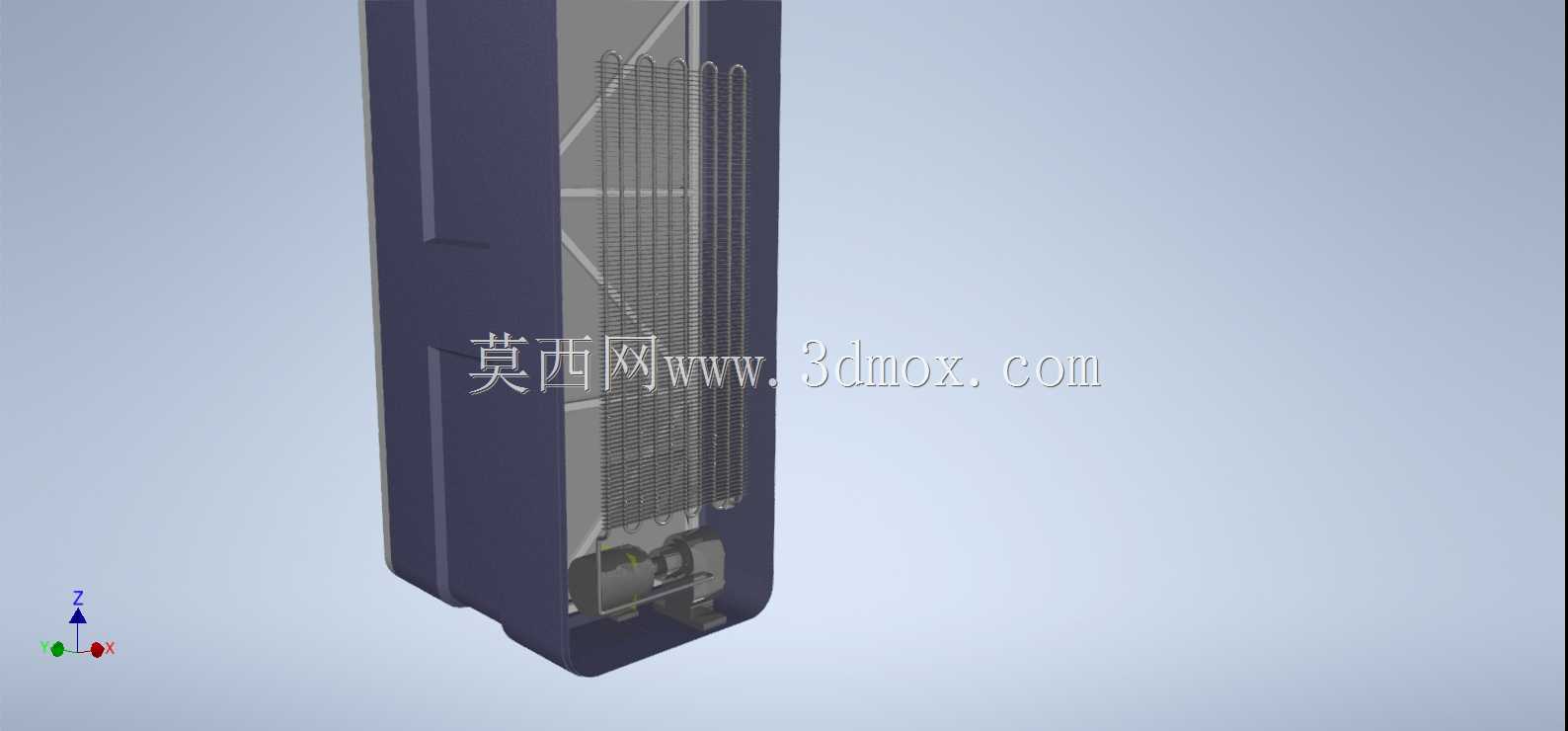

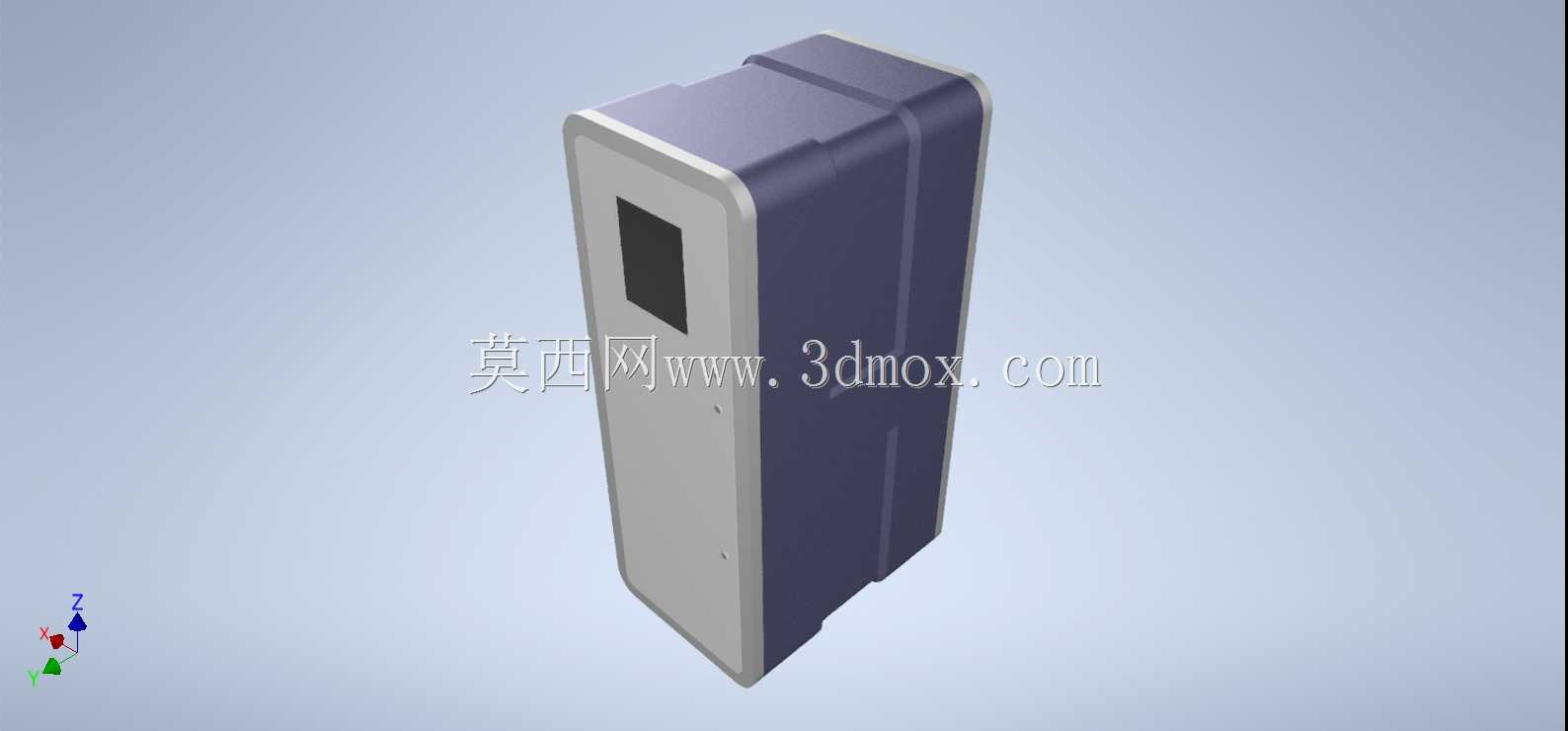

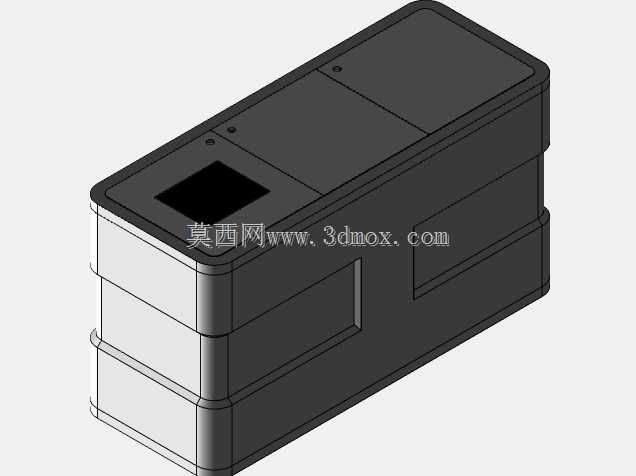

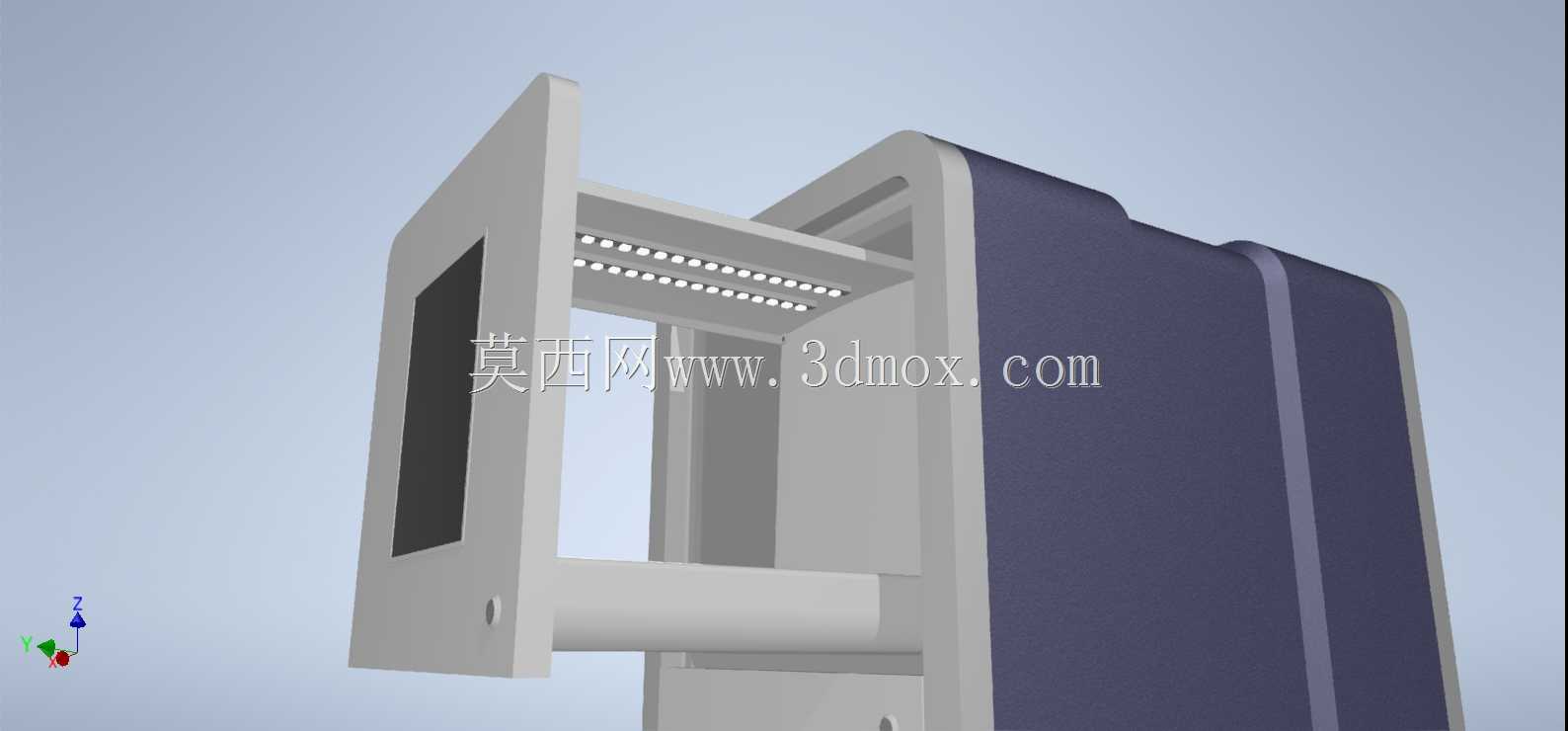

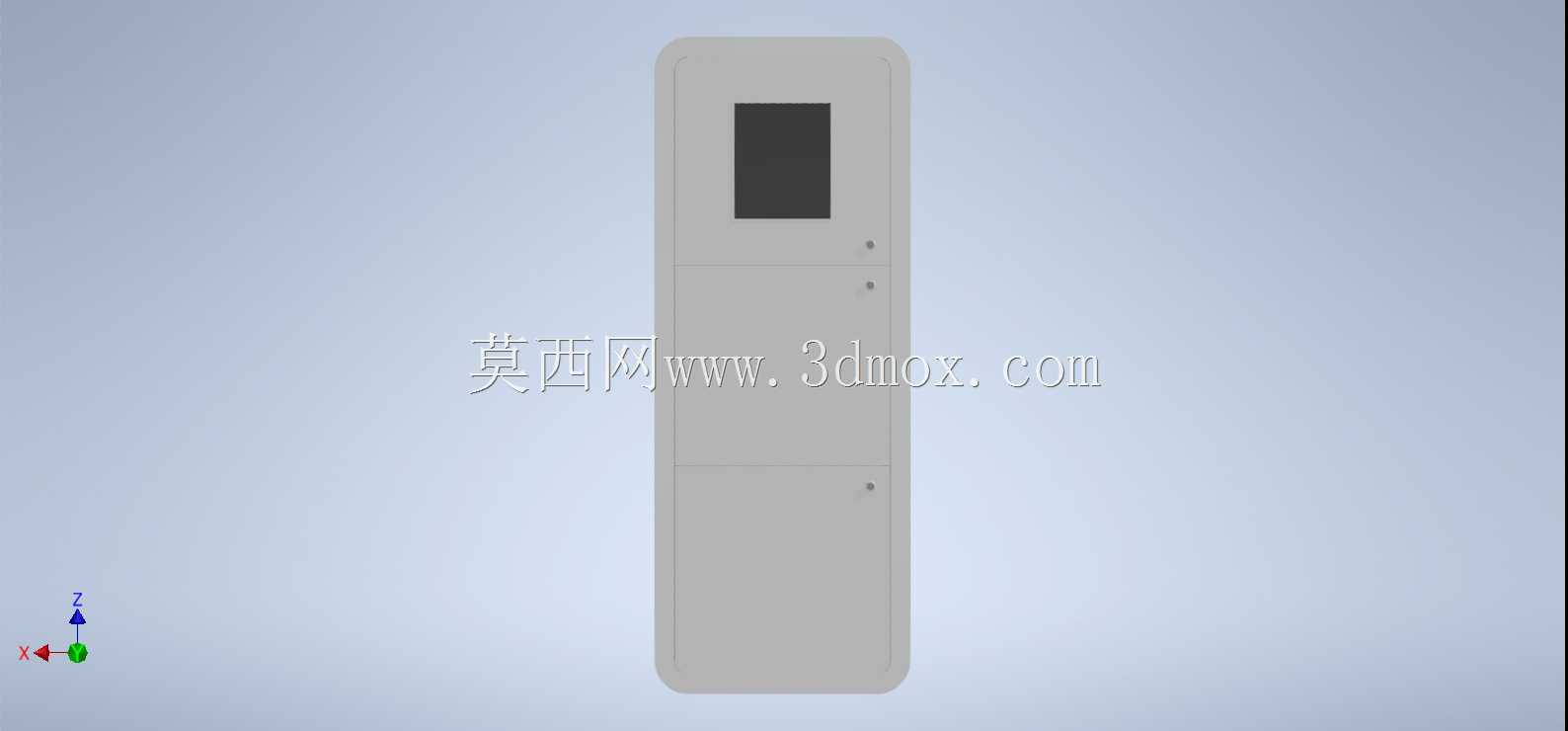

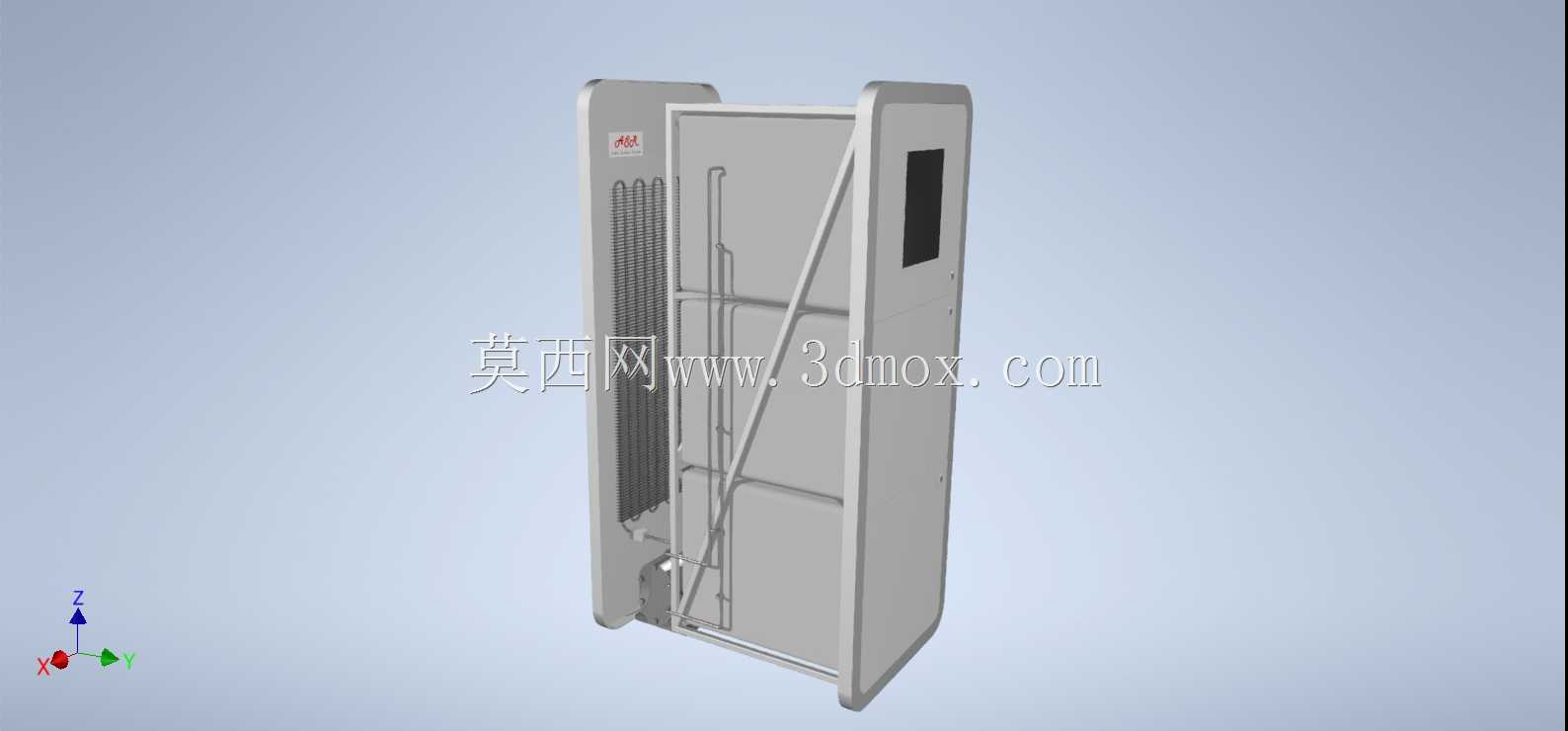

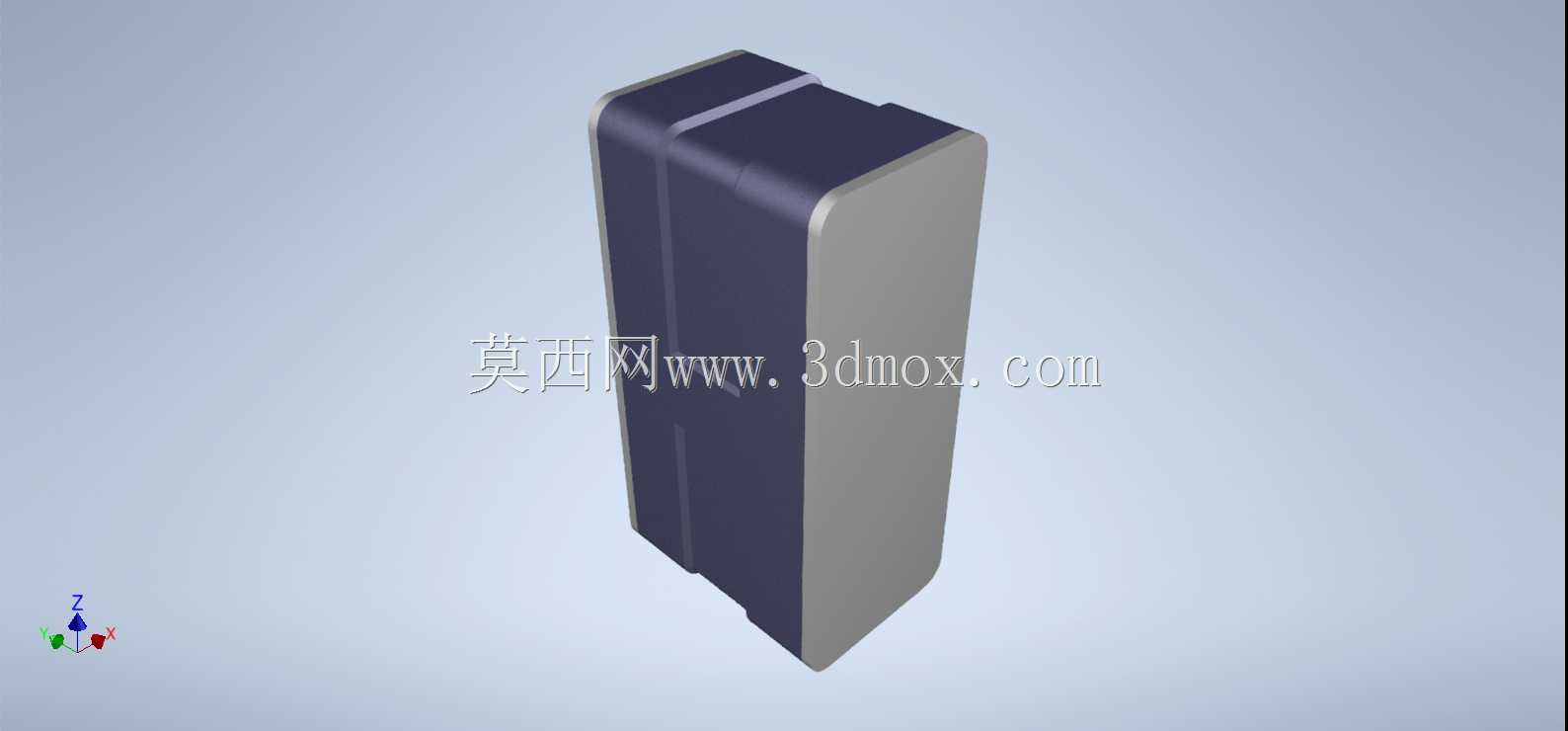

这款立式冷藏设备的设计核心，是探索氢气作为换热介质在小型制冷场景下的应用可能性，跳出传统氟利昂类制冷剂的应用框架，尝试挖掘氢工质在热交换效率层面的优势。从应用场景来看，该设备可适配小型实验室试剂存储、特殊物料低温存放等对温控稳定性有较高要求的场景，也可作为新型制冷技术验证的原型载体，为后续氢工质制冷设备的落地提供结构参考。设备整体采用立式窄体结构设计，整体轮廓为带圆角的长方体造型，正面设置嵌入式操作显示区域，可用于实时显示内部温度、换热工况等运行参数，操作区域高度符合人体站立操作的舒适区间，无需过度弯腰或抬手即可完成参数调整与状态查看。柜体外壳采用分体式拼接结构，正面为浅灰色钣金面板，侧面与背部为深灰色围护结构，边角处做圆弧过渡处理，既能够避免尖锐边角造成的磕碰损伤，也能在一定程度上降低外壳应力集中的风险，提升结构耐用性。从设计思路层面，该结构将氢换热管路集成在柜体夹层内部，在保证内部存储空间完整性的同时，最大化换热管路与内部腔体的接触面积，提升热交换效率；内部存储腔体做了规整的矩形设计，可根据存放需求灵活搭配层架，提升空间利用率。设备的安装边界预留充足，底部为平整支撑结构，可直接放置在平整地面上，背部预留管路与线路的引出空间，无需额外开挖安装基坑，适配普通室内空间的摆放需求；整体宽度控制在较小范围内，即使是狭小的实验室角落或者专用存储间也能轻松放置，不会占用过多通行空间。在功能特性上，该结构重点优化了氢工质的流道布局，减少管路弯折带来的流阻损失，让氢气在换热循环中能够更顺畅地流动，充分发挥氢的高热传导特性，相比传统制冷工质能够更快达到设定的冷藏温度，同时降低循环泵的工作负载，间接提升设备运行的能效表现。柜体的密封结构也做了针对性设计，在门体与柜体的结合处预留密封件安装槽，可搭配耐低温密封胶条，减少冷量外泄，进一步降低设备的能耗水平。
