空中客车配套离心泵带旁通阀结构设计

这款离心泵主要面向民用航空器机载流体输送场景设计，适配空中客车系列机型的流体管路系统需求，核心解决机载工况下短时间关闭出口时的管路压力冲击问题。从实际应用场景来看，机载流体系统对部件的可靠性、压力响应速度要求远高于地面工业设备，飞行过程中管路出口快速关断时，常规离心泵会因出口端压力骤升产生水锤效应，轻则造成管路密封件渗漏，重则损伤泵体叶轮甚至周边机载附件，因此在泵体集成旁通阀结构是这类机载泵的核心设计要点。

从功能特性上看，该泵采用离心式叶轮结构，流体进入泵腔后通过高速旋转的叶轮获得动能，经蜗壳导流后从出口端输出，可满足机载系统中小流量、稳定压力的流体输送需求。集成的旁通阀属于内置式溢流结构，当出口端压力高于入口端设定阈值时，阀瓣在压差作用下自动开启，将出口侧的高压流体导回入口侧，形成内部循环通路，避免压力持续攀升对系统造成冲击，无需额外在管路上加装独立溢流阀，减少了机载系统的管路接头数量，也降低了外泄漏的风险。

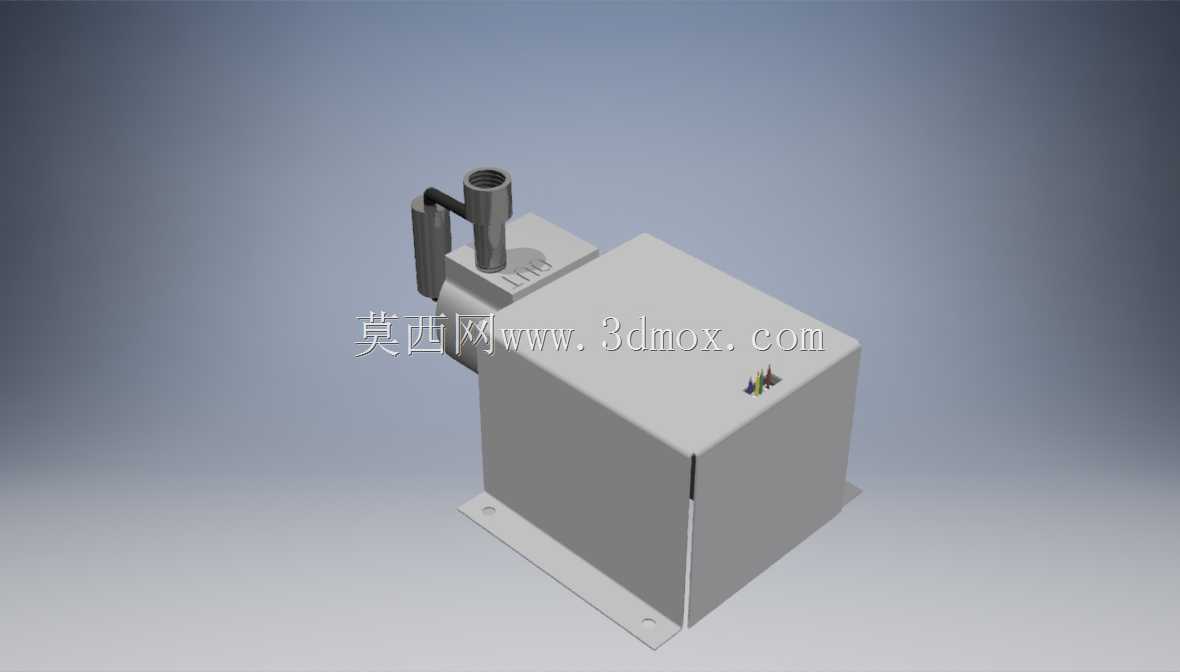

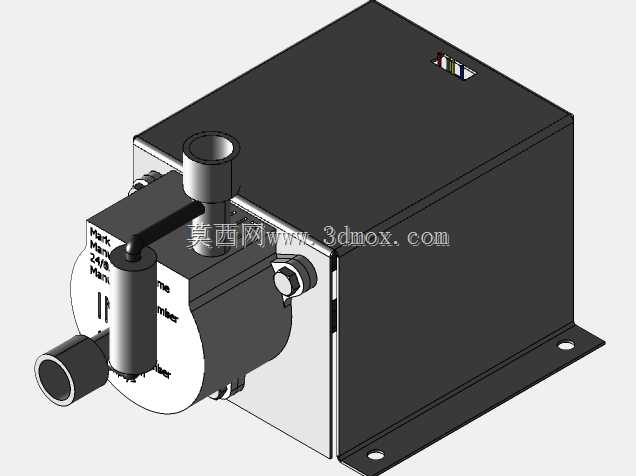

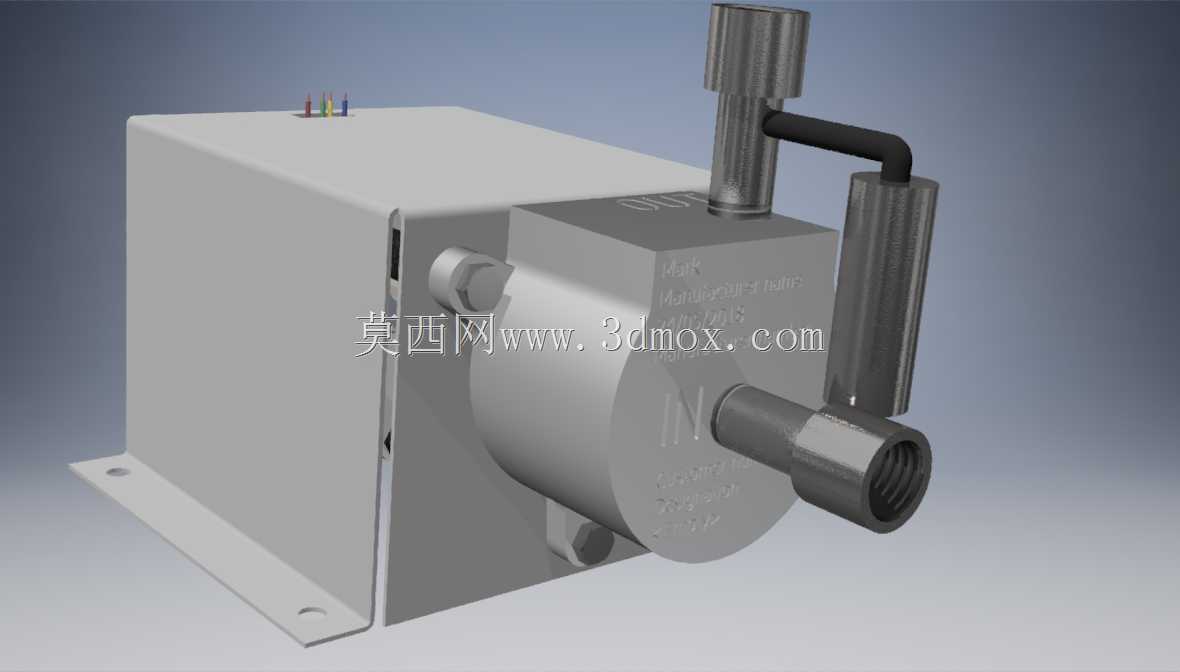

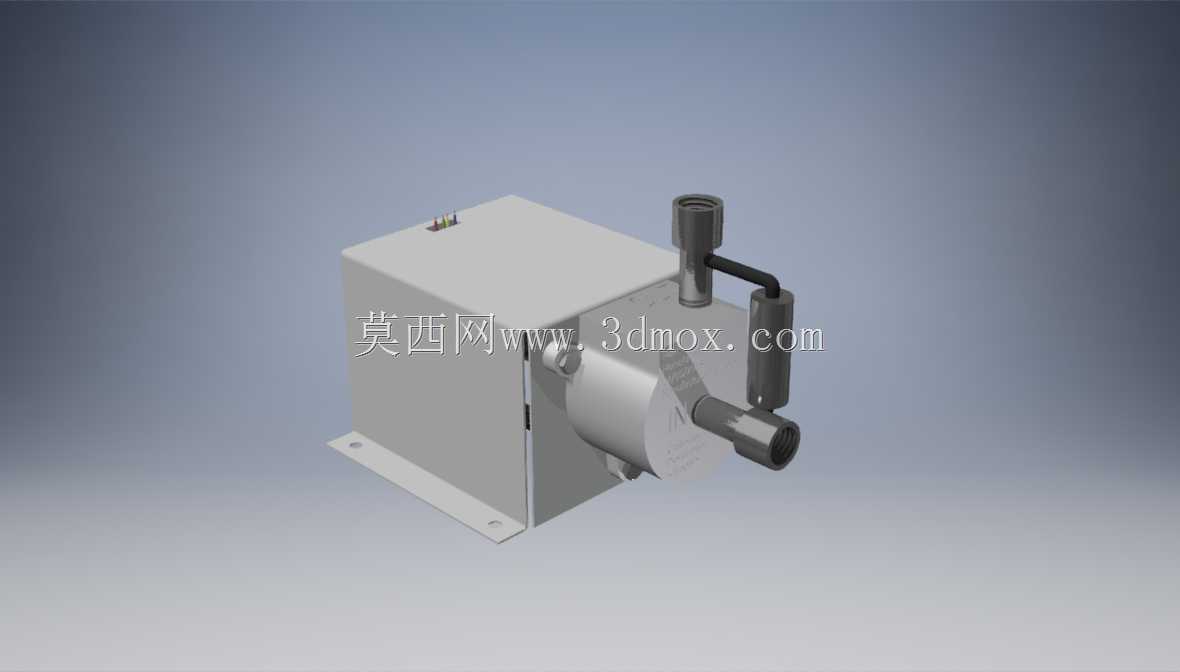

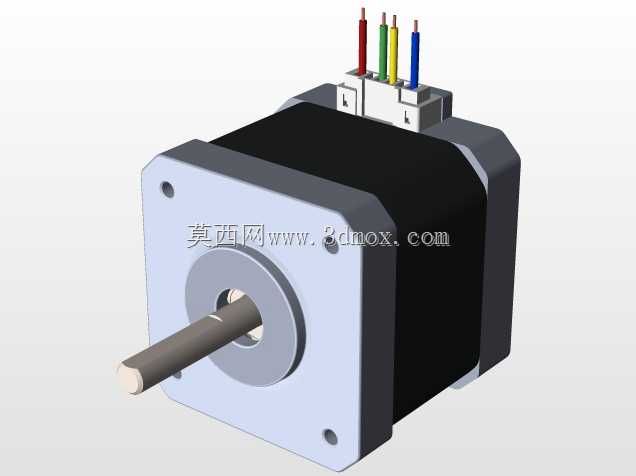

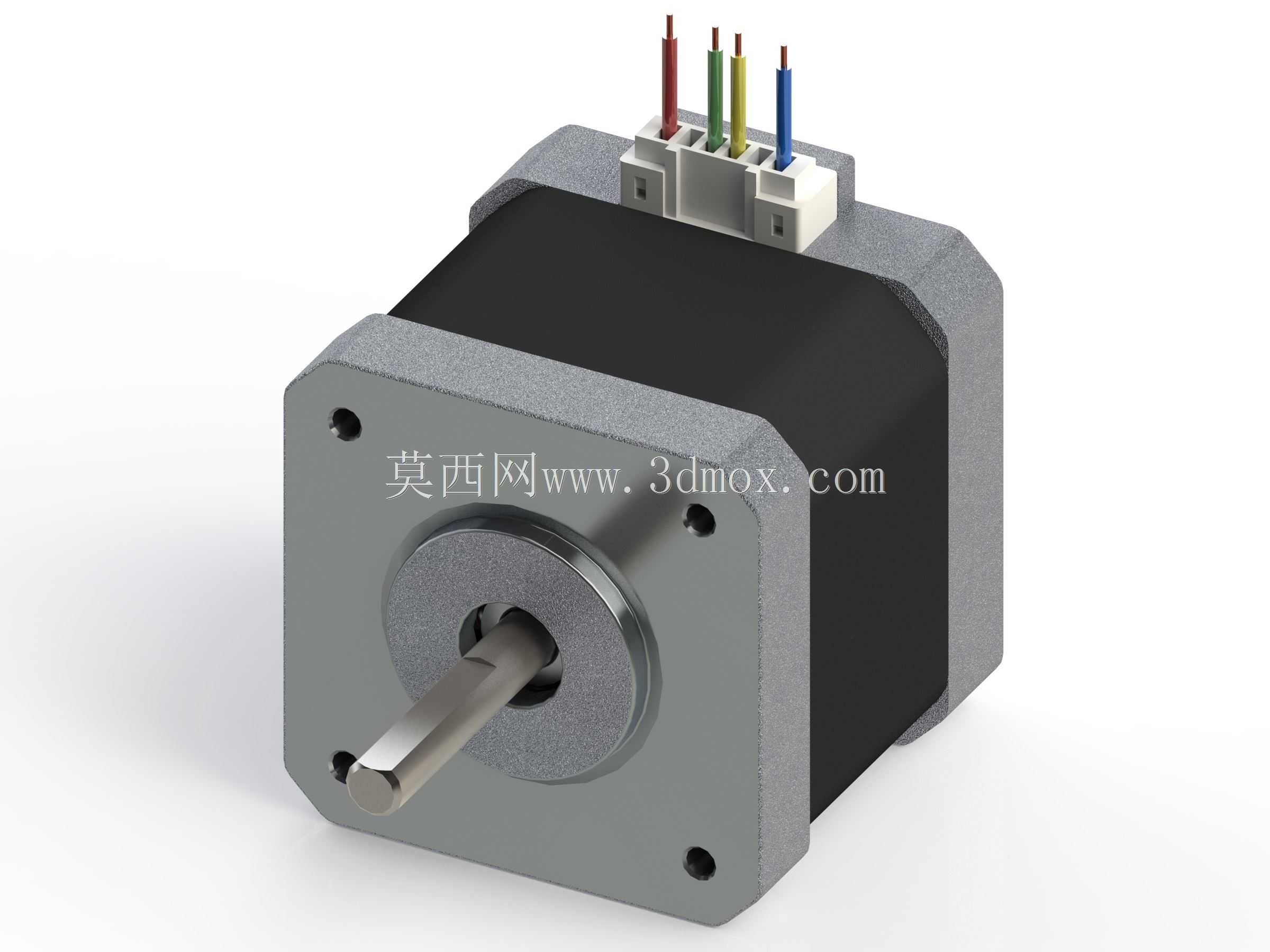

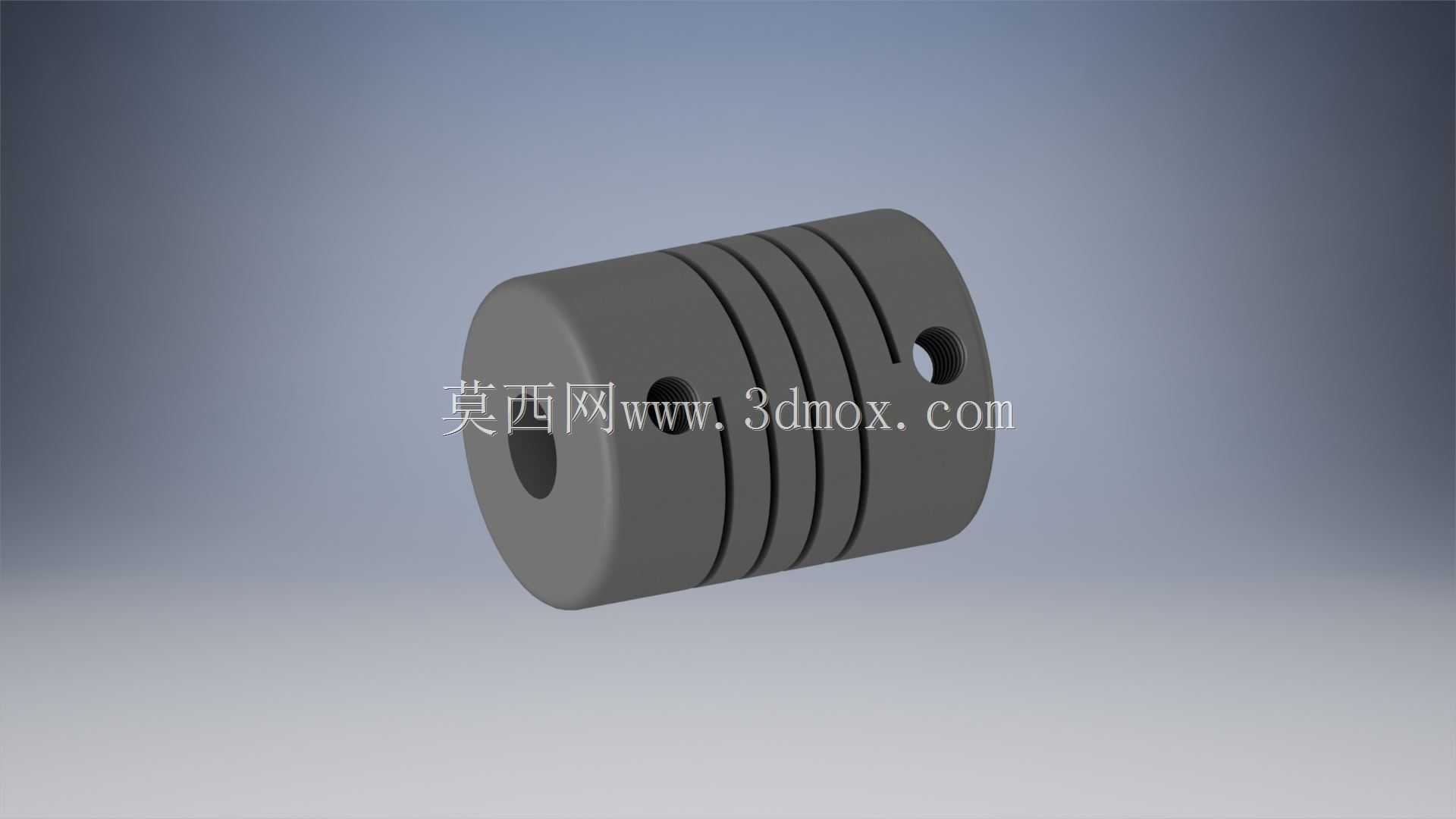

设计思路上，泵体的动力安装端预留了Nema17标准电机的适配接口，实际装机应用时可根据不同机型的供电参数、安装空间要求，匹配对应规格的驱动电机，接口的安装定位尺寸、轴伸配合公差均遵循通用工业标准，降低了配套电机的选型适配成本。整体结构采用方体基座加集成式阀组的布局，基座上预留的两个安装孔位可直接通过螺栓固定在机载设备安装支架上，安装边界规整，没有外凸的零散管路附件，可充分利用机载设备舱内的紧凑安装空间。泵体的进出液接口采用侧置式布局，旁通阀的操作手柄设置在泵体顶部侧方，既不会遮挡安装固定点位，也方便地面维护时进行手动通断操作。

从安装尺寸边界来看，泵体主体的方形外壳长宽尺寸控制在极小范围内，整体高度包含顶部阀组和侧出接口后，仍能适配多数窄小的机载设备安装位，所有棱角处均做了倒角处理，避免安装过程中划伤周边管线或操作人员，金属外壳的壁厚经过强度校核，可承受机载工况下的振动、温度变化带来的应力影响，不会出现壳体变形或密封失效问题。叶轮与泵腔的配合间隙经过优化，既保证了离心输送的效率，也避免了机载振动环境下叶轮与泵腔发生剐蹭磨损，延长了部件的免维护周期。
