多功能集成式手动扳手结构设计

　　在常规机械装配、设备维保以及现场抢修作业中，操作人员往往需要面对多种规格的螺钉与螺母，若为每一种紧固件单独配备开口扳手，工具包内会堆叠大量尺寸相近的单件扳手，不仅占用收纳空间，外出作业时携带重量也会明显增加，频繁翻找对应规格还会打断装配节奏。这款集成式多用途扳手的设计出发点，正是把多个常用开口扳拧尺寸压缩到同一本体上，让一件工具即可覆盖现场多数常规紧固件的拆装需求，减少工具轮换次数。

　　从实际使用场景来看，这类扳手既适合车间内的设备日常点检，也适用于户外管线维护、农机检修、机床周边紧固以及装配线旁的辅助作业。扳手本体末端预留了穿绳孔，作业人员可将安全绳或手腕挂绳穿过该孔，防止在高空作业或靠近运转设备时工具脱手坠落，这一细节在登高维保和机架上方作业时尤为实用。

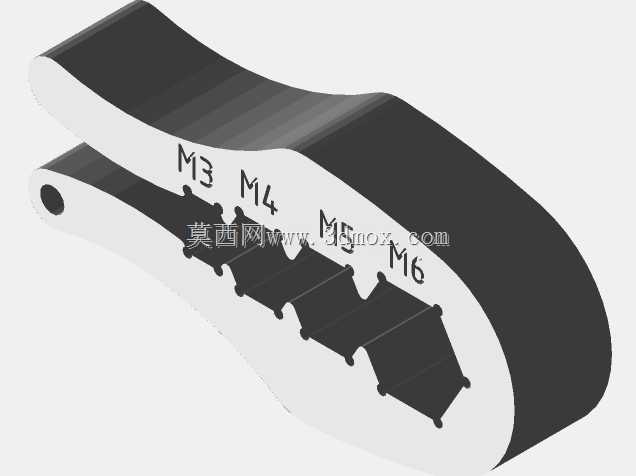

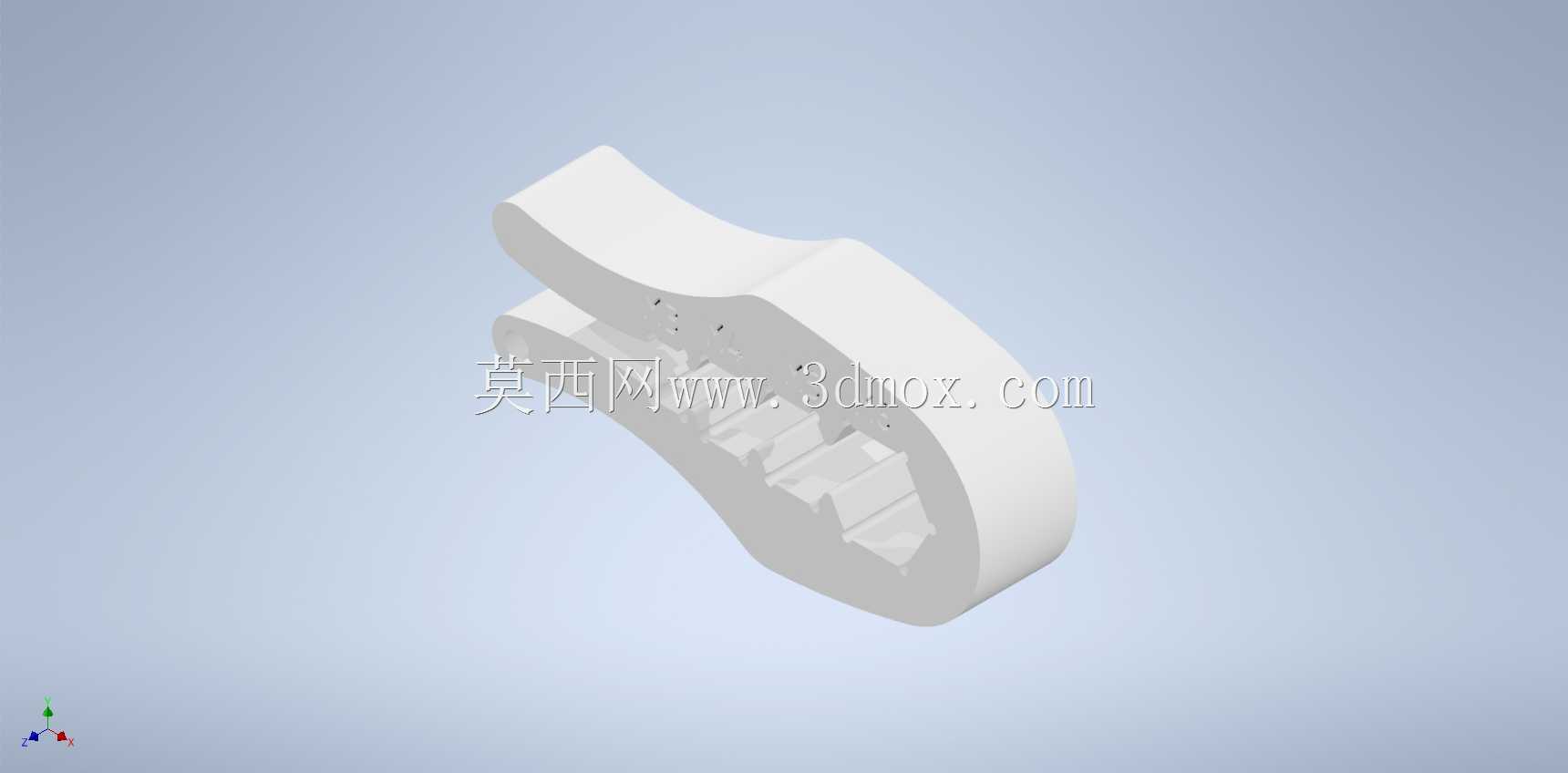

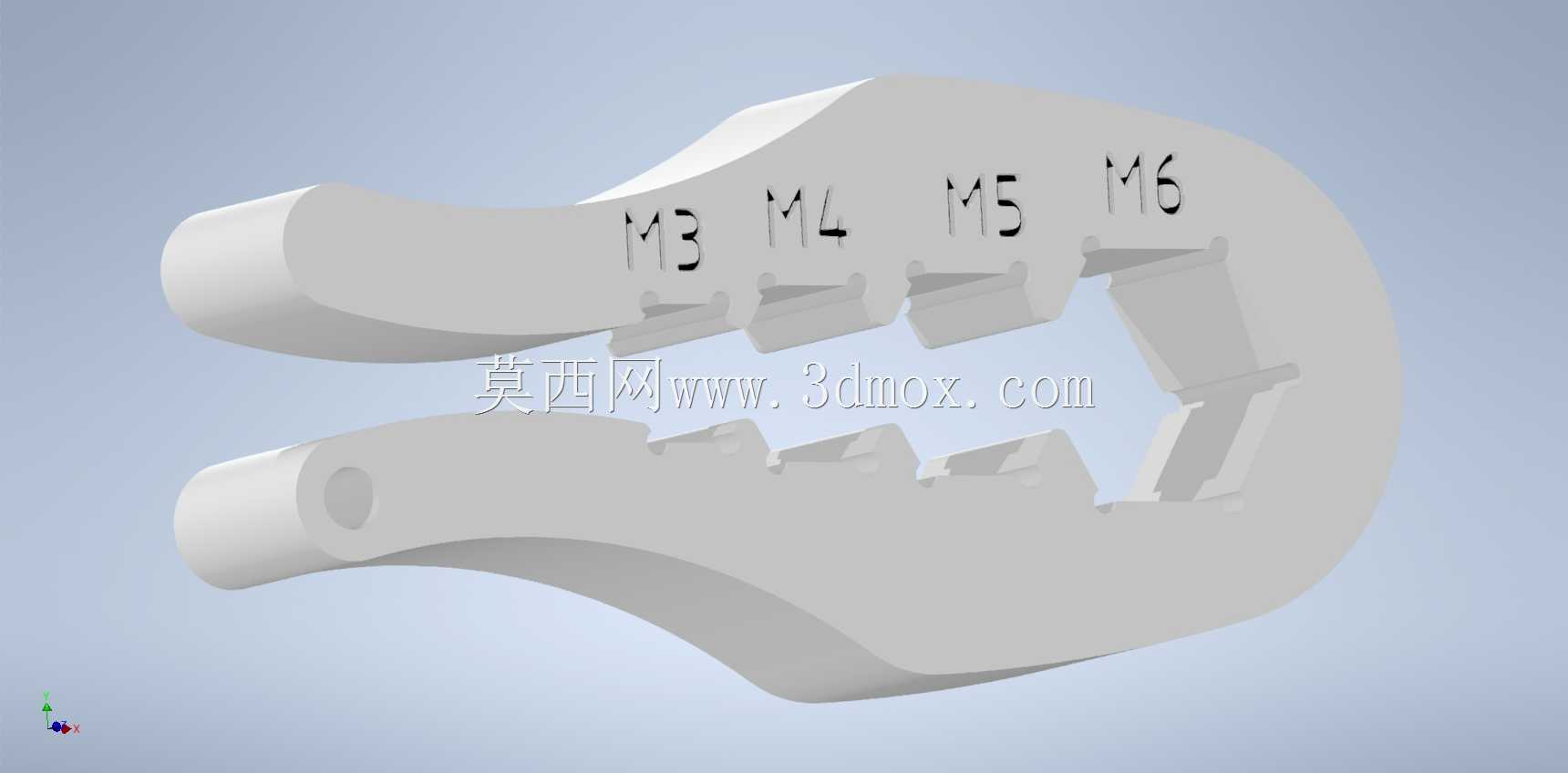

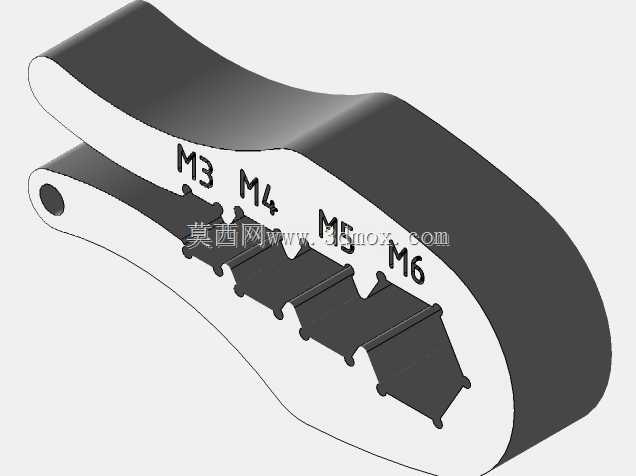

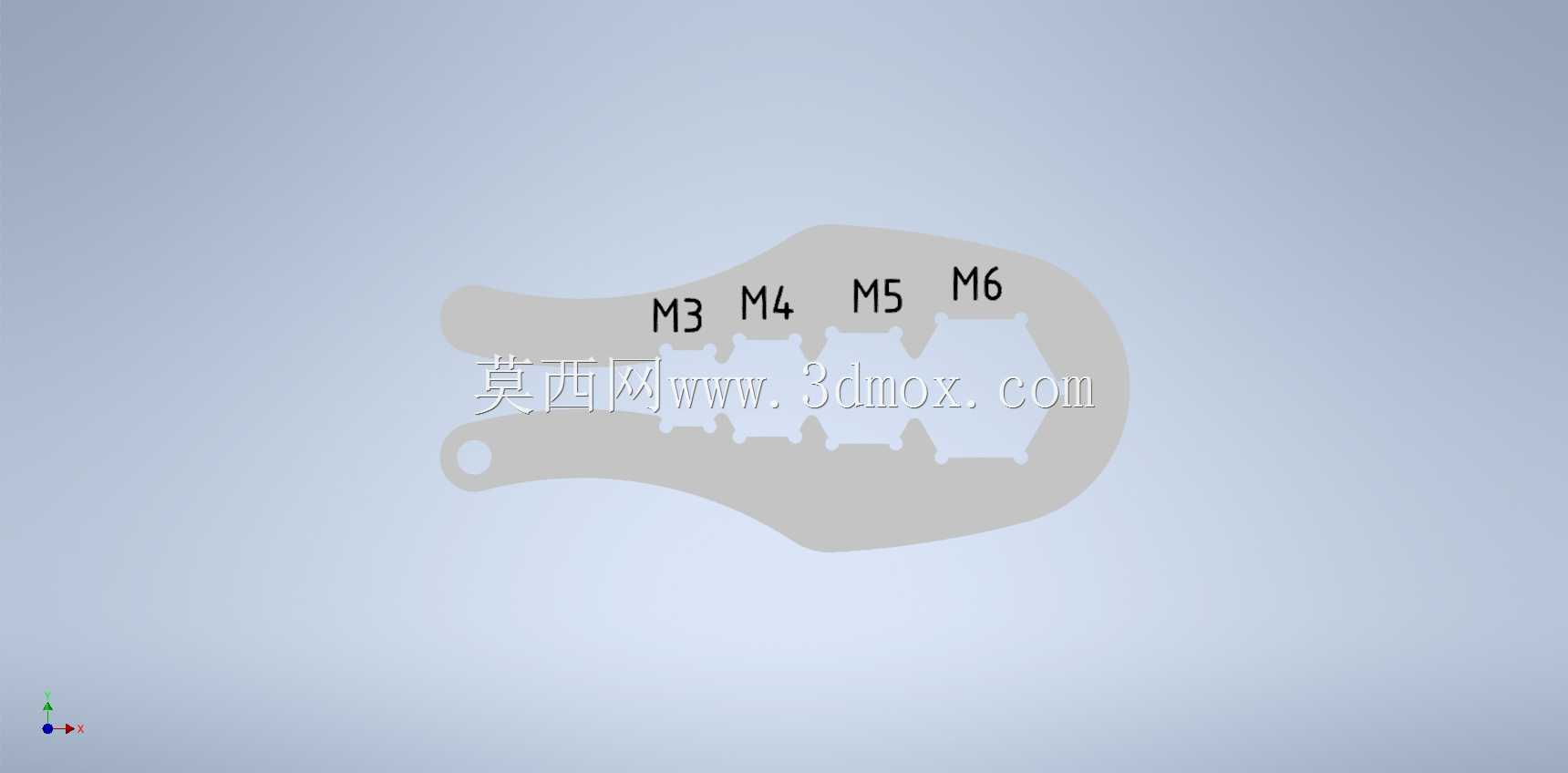

　　结构外形上，扳手主体采用一体化块状本体，不同规格的卡口沿工作端连续布置，卡口之间通过实体材料过渡，形成紧凑的多开口布局。与传统长柄扳手相比，该方案缩短了整体力臂，更适合空间受限、紧固件排布密集的位置；在靠近墙板、设备内腔或管路交错区域，长柄工具容易与相邻零件发生干涉，而短厚本体能够更方便地贴近螺母，完成有限空间内的拧紧与松开动作。

　　设计过程中需要重点关注卡口受力路径。扳手在承受扳拧力矩时，卡口两侧开口壁会受到较大的接触挤压和弯曲作用，若开口根部圆角不足或壁厚偏薄，应力容易集中在卡口内侧转角处，长期使用后可能出现微裂纹甚至张口变形。因此在三维结构构建时，开口根部应保留合理过渡圆角，避免尖角造成应力突变；本体外侧轮廓则按照手握施力和卡口承载需求进行加厚，使材料更多分布在主要受力截面上。

　　为了评估受力状态，可将模型导入有限元环境，把螺母与卡口接触面设定为接触边界，在手柄施力区域施加等效载荷，观察卡口张开量、本体等效应力以及危险截面的变形趋势。由于扳拧工况属于典型的非线性接触问题，分析时应关注卡口与紧固件侧面的贴合位置，不能简单把载荷集中在单点，否则会造成局部应力失真。对于塑料样件或增材制造验证件，还需结合材料弹性模量和层间结合特性判断变形量，确保卡口在额定使用范围内不会因过度张开而滑脱。

　　材料选择方面，若用于正式承载工况，扳手应优先采用合金钢或优质碳素结构钢，并通过热处理提高卡口硬度与整体韧性；若作为轻量化样件、教学验证件或低频辅助工具，可采用ABS等易加工材料进行试做。ABS材料成型方便，增材制造和切削加工都较容易实现，适合早期验证手握姿态、开口排布和空间干涉情况，但它的强度、耐磨性和抗蠕变性能不能替代金属工具，尤其在大扭矩紧固场景下，塑料卡口容易出现压痕、扩口或断裂。

　　尺寸边界上，多开口集成设计需要在“覆盖规格数量”和“本体体积”之间取得平衡。开口数量过多会使本体外形增大，相邻卡口之间的壁厚被削弱；开口数量过少则无法体现多用途优势。合理做法是围绕同一作业环境中最常见的螺母尺寸序列进行选取，让相邻卡口共用部分材料区域，并保证每一个开口两侧都有足够的承载宽度。手柄区域不宜过度追求轻薄，应兼顾手掌施压时的接触面积，避免边缘棱角造成握持不适。

　　从建模角度看，该零件适合采用实体建模方式完成：先建立扳手外轮廓基体，再按不同紧固件尺寸切除开口区域，随后对开口根部、外轮廓过渡边和穿绳孔位置进行圆角处理。卡口工作面需保证平行度和开口宽度精度，因为开口尺寸偏大容易导致扳拧间隙过大，损伤螺母棱角；尺寸过小则无法顺利卡入标准紧固件。穿绳孔位置应避开主要受力梁，孔边设置圆滑过渡，防止挂绳拉力与扳拧应力叠加后形成薄弱区。

　　整体而言，这款多用途扳手并非简单地把多个开口拼接在一起，而是在紧凑本体、受力强度、操作空间和携带便利性之间做结构整合。它的价值在于减少工具数量、提升现场响应速度，同时通过短本体和挂绳结构适应复杂维保环境。结构设计人员在参考此类方案时，应结合目标紧固件规格、常用扭矩范围、操作空间和材料工艺，对开口壁厚、过渡圆角及手柄形态进行复核，才能使模型从外观样件转化为可实际承载的手动工具。
