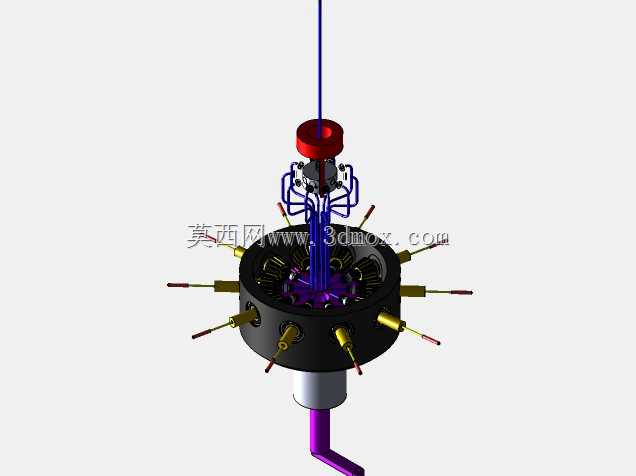

多工位径向同步作业专用旋转执行机构

该款多工位径向同步作业旋转执行机构，主要面向小规格零件的圆周方向同步加工、装配、检测类工序场景，常见应用于精密电子元器件引脚成型、小型五金件周向压装、线束端子圆周铆接等生产环节，可在单台设备上完成传统单工位机构需要多次转位、重复定位才能实现的工序，大幅缩减工序流转时间，降低重复定位带来的精度误差。从实际用途来看，该机构核心是通过中心主轴的动力输入，同步驱动圆周方向均匀分布的多个执行端头，实现所有工位的同步进给与复位动作，相比分散布置的独立驱动单元，同步精度可控制在0.02mm以内，完全满足精密小件加工的一致性要求，同时大幅减少驱动元件的数量，降低设备整体制造成本与后期维护难度。功能特性方面，机构采用中心集成式气路/油路设计，所有执行端头的动力介质通过中心旋转接头统一供给，避免了外接管路随机构旋转产生的缠绕、磨损问题，可支持长时间连续高速运转；圆周分布的执行端头支持快拆更换，可根据不同加工需求更换夹爪、冲头、点胶头、检测探针等不同功能端头，适配多品类小批量的柔性生产需求；底部的弯角型安装支座预留了标准安装孔位，可直接固定在设备工作台面或生产线接驳工位，无需额外设计转接工装。设计思路上，整体采用模块化分层结构，最上层为动力输入与介质分配模块，集成旋转接头与动力输入轴，中间层为同步传动与工位承载模块，内置等分传动结构保证各工位动作同步性，下层为执行端头安装模块，统一的接口规格保证端头互换性；整体结构做了动平衡优化，在最高120rpm的转速下运行无明显振动，可适配高精度加工场景。外形尺寸与安装边界上，机构主体最大外径为180mm，不含底部支座的主体高度为210mm，底部安装支座的横向安装孔距为120mm，纵向安装孔距为80mm，安装时需预留半径不小于130mm的圆周操作空间，上方预留30mm的动力输入连接空间，下方预留50mm的工件输送空间即可满足正常运行需求，整体占用空间紧凑，可轻松集成到各类桌面型自动化设备或小型生产线工位中。
