行星轮系内啮合齿轮传动结构设计

这套行星轮系内啮合齿轮传动结构，是机械传动领域应用极为广泛的核心动力传递组件，常见于工业减速机、伺服传动系统、新能源汽车动力单元、自动化生产线分度机构以及精密机床进给驱动等场景，承担着动力减速、扭矩放大、传动换向的核心作用，能够在紧凑的安装空间内实现大传动比的动力输出，相比传统定轴齿轮传动拥有更高的承载能力与传动效率。

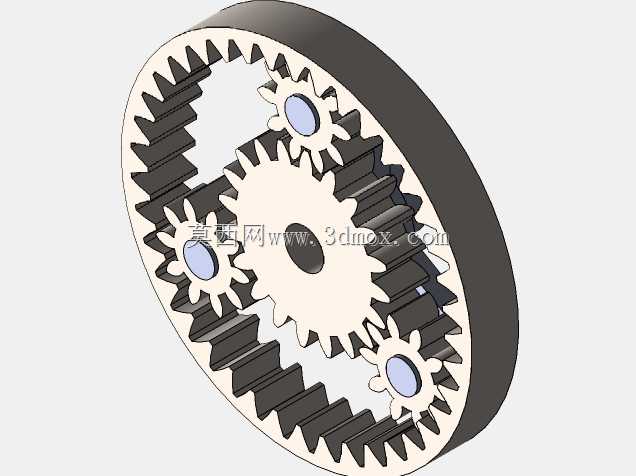

从实际用途来看，该结构通过中心太阳轮、多个均匀分布的行星轮与外侧固定内齿圈的啮合配合，可将输入的高转速低扭矩动力转换为低转速高扭矩输出，多行星轮的对称布局能够均匀分散载荷，单齿承受的啮合压力大幅降低，整体运行的平稳性与抗冲击能力远优于普通平行轴齿轮组，在重载、频繁正反转的工况下也能保持稳定的传动精度，同时可通过调整齿圈、太阳轮、行星轮的齿数配比，灵活适配不同的传动比需求，满足不同设备的动力参数要求。

在功能特性上，这套结构采用内啮合的传动形式，啮合过程中轮齿的接触面积更大，滑动摩擦损耗更小，整体传动效率可达到98%以上，同时多行星轮的对称布置抵消了径向啮合作用力，运转时的振动与噪音控制表现优异，适合对运行平稳性有较高要求的精密传动场景。结构整体采用同轴输入输出的布局形式，动力输入轴与输出轴处于同一轴线，能够大幅缩减传动机构的整体占用空间，便于在紧凑的设备腔体内部完成安装布置。

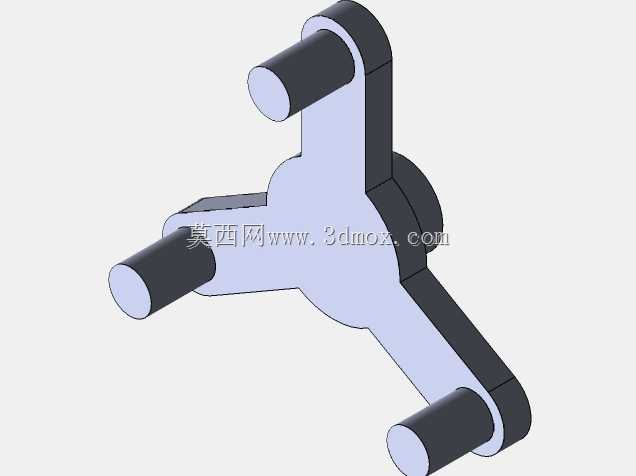

设计思路上，该结构优先考虑了载荷均布的需求，三个行星轮沿太阳轮周向120度均匀分布，每个行星轮通过独立的销轴与行星架连接，既保证了各轮齿啮合间隙的一致性，也预留了足够的润滑脂存储空间，可有效降低长期运转的磨损速率。齿形采用标准渐开线圆柱直齿设计，加工工艺成熟，装配难度低，齿顶与齿根的过渡圆角经过优化，避免了应力集中导致的轮齿断裂风险，内齿圈采用整体环形结构，外圈设置定位台阶面，可直接与设备壳体配合完成径向定位，无需额外的定位辅件。

从安装边界来看，内齿圈的外径为整体结构的最大径向尺寸，行星架的输出端长度为轴向安装的最大尺寸，安装时仅需保证内齿圈与设备壳体的同轴度公差，以及太阳轮输入轴与驱动端的连接同轴度，即可完成整套结构的装配，输入端与输出端均采用标准孔轴配合形式，可适配不同规格的联轴器与驱动电机，整体结构的通用性极强，无需额外定制转接组件即可适配多数常规传动场景的安装需求。
