汽车传动系统锥齿轮差速机构

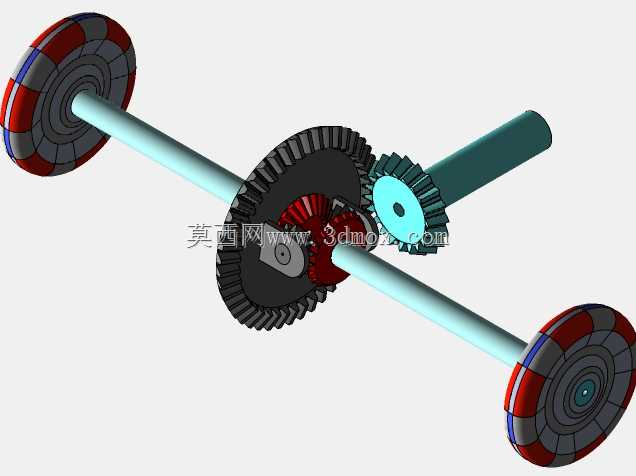

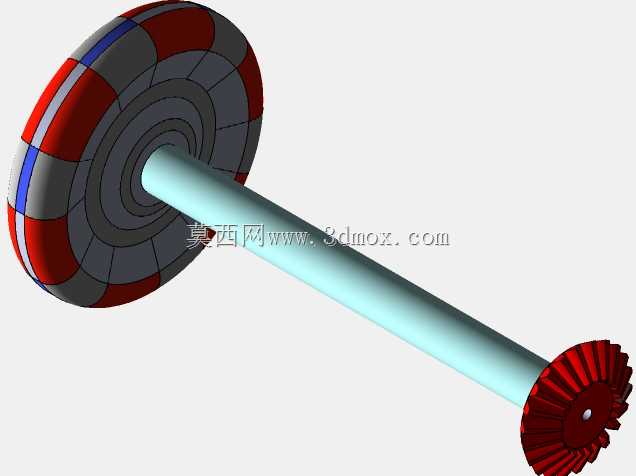

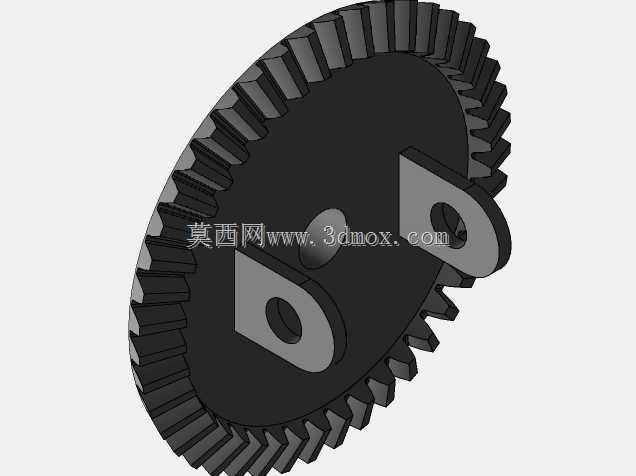

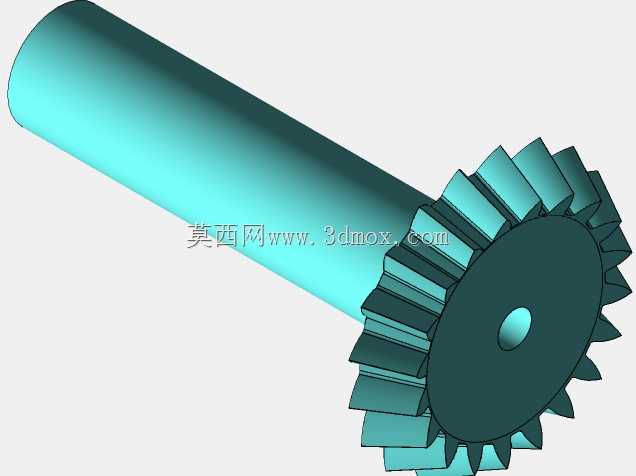

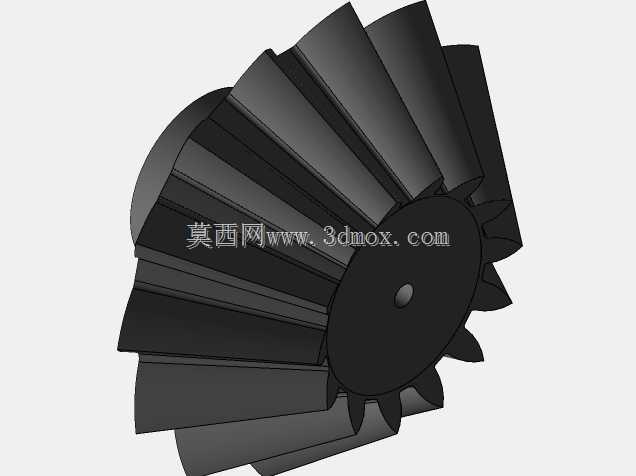

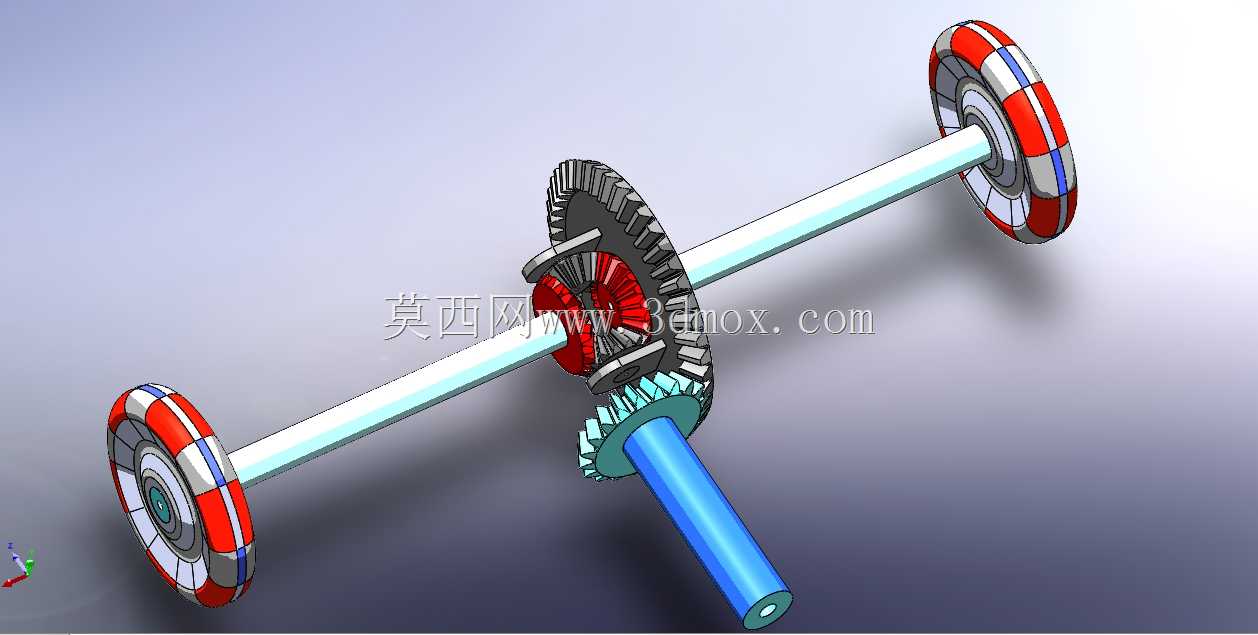

该差速机构是汽车传动系统中的核心功能部件，主要应用于各类燃油、新能源乘用车辆以及轻型商用车辆的驱动桥总成中，承担着车辆行驶过程中两侧驱动轮差速调节的核心作用，能够在车辆转弯、颠簸路面行驶时，自动调整左右两侧驱动轮的转速差，避免轮胎出现滑动拖磨、传动部件过载损坏的问题，同时保障车辆转向过程的平顺性与操控稳定性。从功能特性来看，这套机构采用对称式锥齿轮传动结构，核心由行星锥齿轮、半轴锥齿轮、差速器壳体、动力输入锥齿轮以及左右传动半轴构成，动力从输入轴的主动锥齿轮输入后，带动差速器壳体旋转，当车辆直线行驶时，两侧驱动轮行驶阻力一致，行星齿轮仅随差速器壳体做公转运动，将动力等扭矩传递给两侧半轴带动车轮同步转动；当车辆转弯或行驶在不平整路面时，两侧车轮受到的行驶阻力出现差值，行星齿轮在公转的同时会绕自身轴产生自转，自动调整两侧半轴的输出转速，让外侧车轮转速高于内侧车轮，实现纯滚动转向，大幅降低轮胎磨损与传动系统的附加载荷。在设计思路上，这套机构充分考虑了传动效率与结构紧凑性的平衡，锥齿轮采用渐开线齿形设计，啮合重合度高，传动过程中冲击小、噪音低，能够承受大扭矩输入的同时保证传动平稳性；整体结构采用同轴对称布局，左右半轴处于同一轴线上，输入轴与半轴轴线垂直，能够适配传统后驱、四驱车型驱动桥的布置空间，不需要额外调整底盘的安装布局。从安装边界来看，整套机构的轴向尺寸适配常规家用车驱动桥的内部安装空间，输入轴的安装法兰可直接匹配传动轴的输出端，两侧半轴的连接花键采用标准模数设计，能够与车轮轮毂的花键槽直接适配，差速器壳体的外部安装位可直接固定在驱动桥壳的轴承座上，不需要额外制作转接部件，整体装配公差控制在行业通用标准范围内，能够直接适配多数同级别车型的驱动桥改装与替换需求。
