三自由度机器人关节定位传动机构

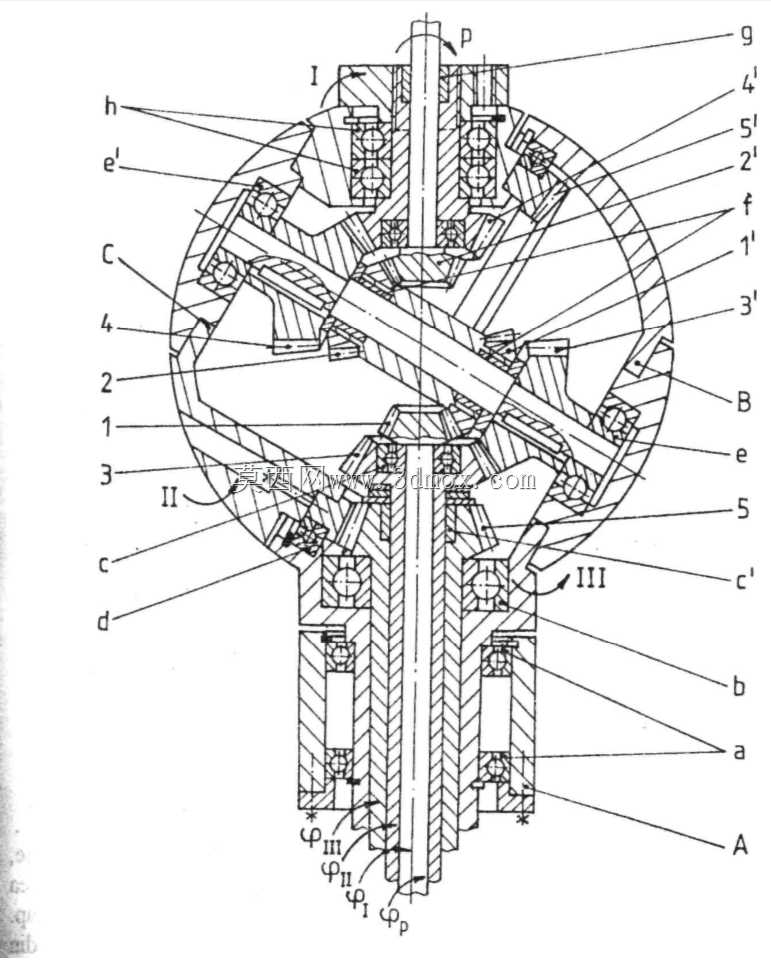

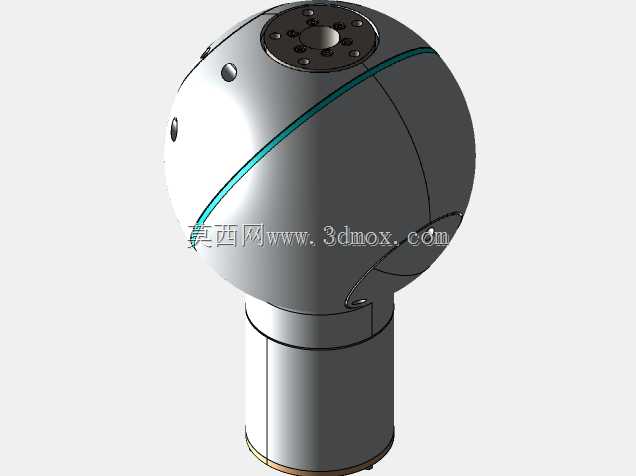

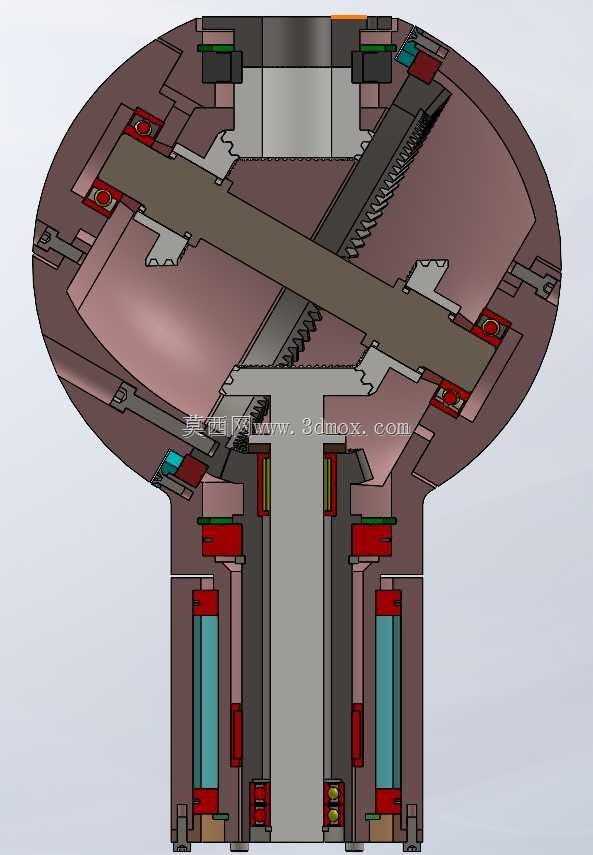

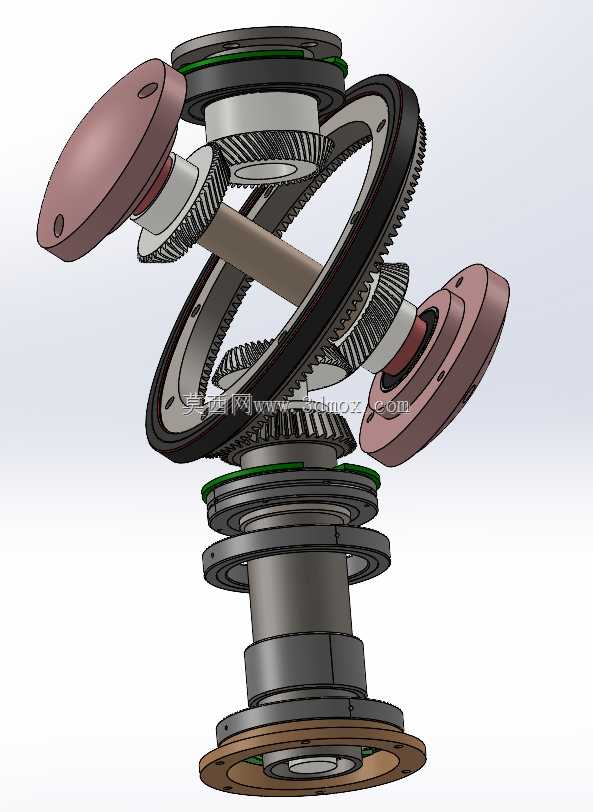

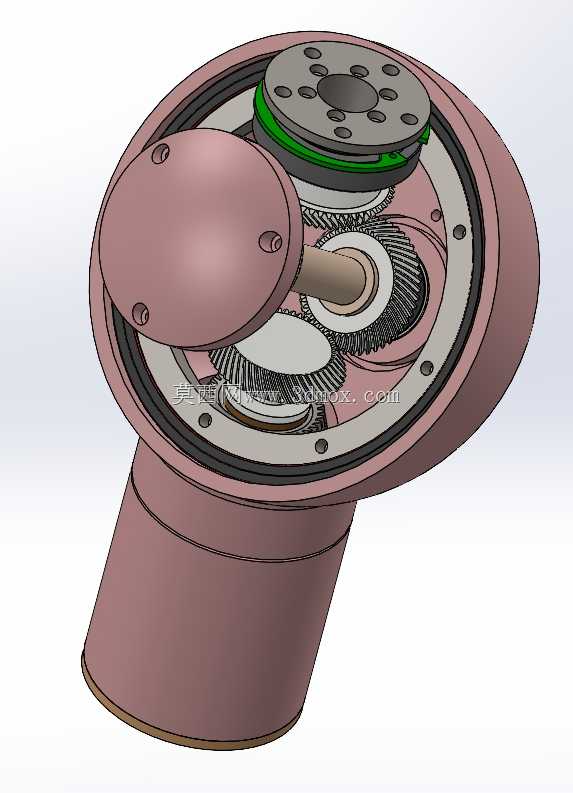

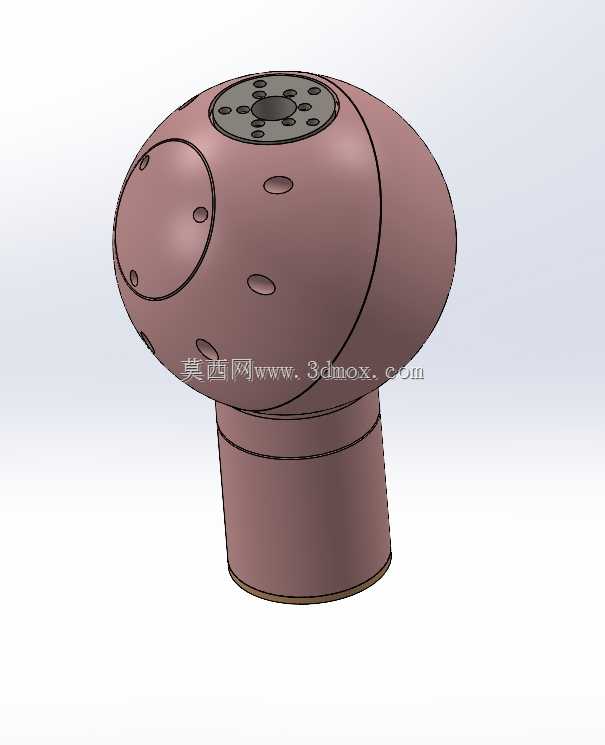

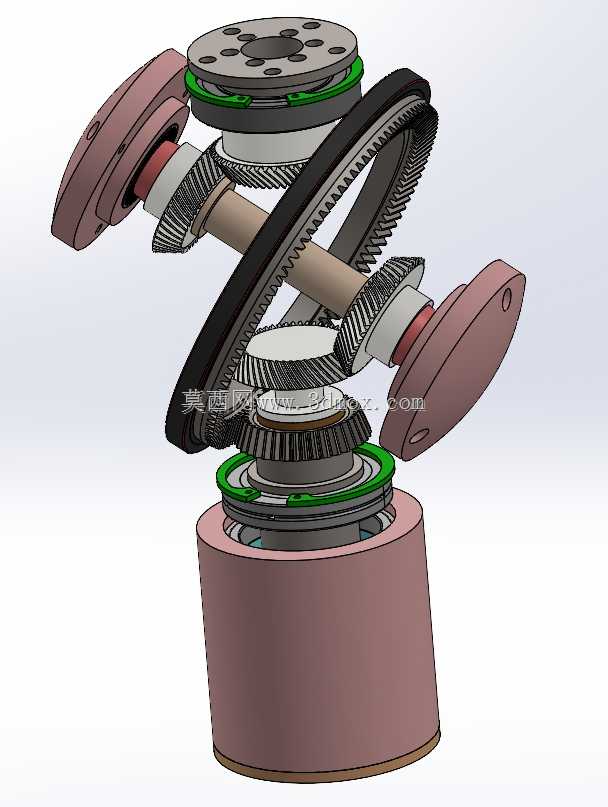

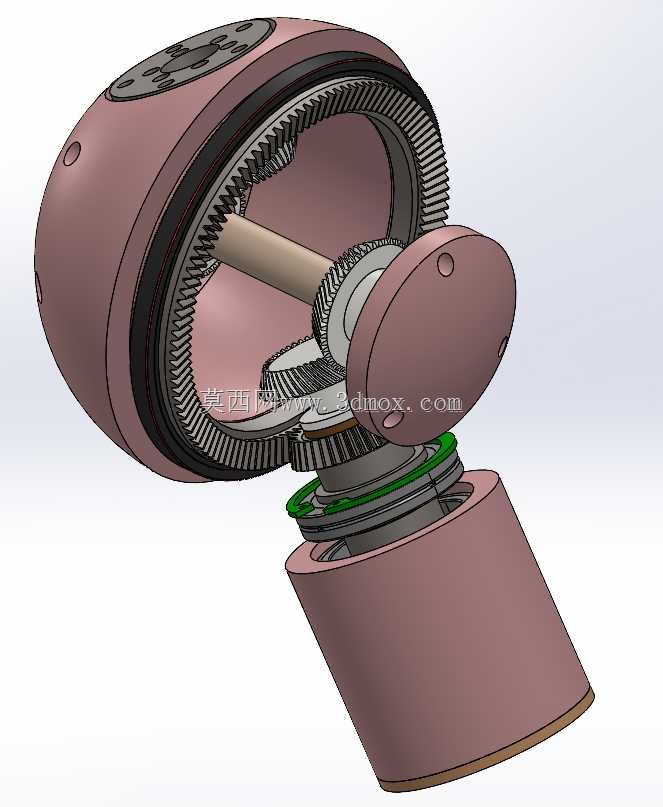

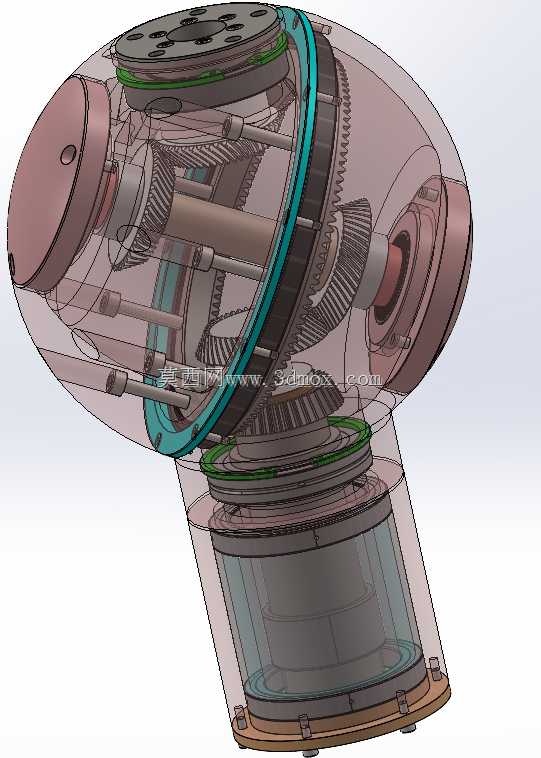

该定位机构主要面向工业机器人末端执行器的位姿调整场景，可适配装配、分拣、打磨等多种需要多自由度姿态调节的工位，作为机器人腕部核心传动单元，能够在有限的安装空间内实现三个旋转自由度的独立或联动输出，为末端工具提供精准的角度定位支撑。在实际生产应用中，这类机构可直接集成于六轴工业机器人的末端腕部，也可作为小型专用机械臂的核心关节组件，用于3C电子精密装配、实验室自动化样本处理、轻工业产线物料姿态调整等对空间占用和定位精度有较高要求的场景，相比同负载级别的传统串联关节结构，其集成式的布局能够有效缩短末端到关节驱动端的传动链长度，降低传动间隙带来的精度损失。从功能特性来看，该机构采用锥齿轮组配合回转支承的复合传动布局，三个自由度的动力传递路径相互独立又高度集成，外层的半透明壳体设计可直观呈现内部齿轮啮合状态，既方便前期设计阶段的传动干涉校验，也便于后期运维过程中快速排查磨损故障。机构顶部的法兰安装面可直接适配标准末端执行器接口，底部的固定基座预留了均匀分布的安装孔位，能够快速与机械臂小臂段完成对接，无需额外设计转接法兰。设计思路上，该机构以紧凑化、集成化为核心导向，将三个旋转轴的交汇点集中在机构中心区域，有效降低了运动过程中的惯量耦合，提升了动态响应速度；内部的齿轮组采用斜齿锥齿轮设计，相比直齿锥齿轮啮合重合度更高，传动过程更平稳，噪音更低，同时配合多组交叉滚子回转支承作为旋转支撑，能够同时承受径向、轴向以及倾覆力矩，满足不同作业姿态下的负载要求。外形尺寸方面，该机构整体采用类椭球加圆柱基座的造型，最大回转直径控制在较小范围内，可在狭窄的作业空间内完成灵活的姿态调整，不会与周边工装设备发生运动干涉；基座段的圆柱外径与常规机械臂小臂截面尺寸匹配，安装边界清晰，整体重心靠近基座安装面，能够有效降低机械臂整体的悬臂负载，提升整机运行稳定性。
