阶梯轴类回转体机械结构设计

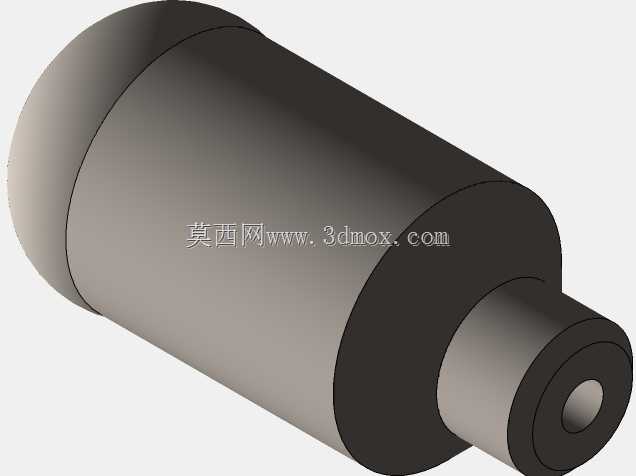

该阶梯轴类回转体结构是机械传动系统中极为常见的核心承载部件，广泛应用于各类中小型动力传输、工装夹具定位、轻工设备传动等场景，在输送线辊筒驱动、小型机具输出端、实验台传动模组等场景中都能见到这类结构的身影，承担着传递扭矩、承载径向载荷、定位配套装配件的核心作用。从结构设计来看，整体采用同轴多阶圆柱的布局形式，左端为大直径圆弧过渡端头，能够有效降低轴端与配合件接触时的应力集中问题，避免长期交变载荷下出现轴端开裂的失效风险；中间段为大直径主承载轴身，是主要的扭矩传递区段，较大的直径尺寸可以提升轴身的抗扭、抗弯刚度，保障传动过程中的运转稳定性；右端依次设置定位轴肩与小直径空心轴端，轴肩结构可以为配套安装的轴承、传动轮、联轴器等零件提供精准的轴向定位基准，空心轴端的设计既可以减轻整体结构重量，也能够满足穿线、油液通路或者插装定位销的使用需求，适配更多元的装配场景。在设计思路上，整体遵循轴类零件的等强度设计原则，各段直径的差值经过合理测算，既满足不同区段的载荷承载要求，也尽可能减少不必要的材料冗余，各阶过渡位置均采用圆角过渡处理，避免直角台阶带来的应力集中隐患，提升零件的疲劳使用寿命。外形尺寸方面，整体轴向长度与各段直径的比例经过优化，适配常规标准轴承、传动件的安装尺寸边界，安装时可以通过右端轴端与配套孔位配合实现初步定位，再通过轴肩抵靠安装基准面完成轴向限位，配合键连接或者过盈配合的方式即可实现扭矩的稳定传递，不需要额外设计复杂的定位结构，装配与后期维护拆卸都十分便捷。这类轴类结构的加工工艺性较好，常规车削加工即可完成大部分外形的加工，空心轴端可通过钻孔工艺实现，表面精度可以根据实际使用需求通过磨削工艺调整，能够适配不同转速、不同载荷等级的使用场景，在教学实践与常规工业应用中都具备较高的实用价值。
