旋转机械振动分析与动平衡校验试验台

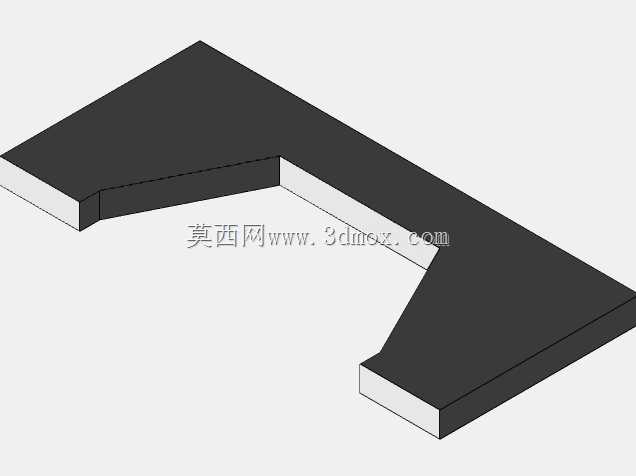

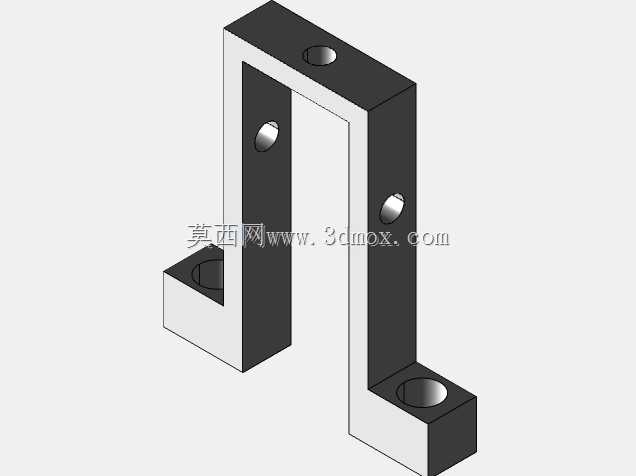

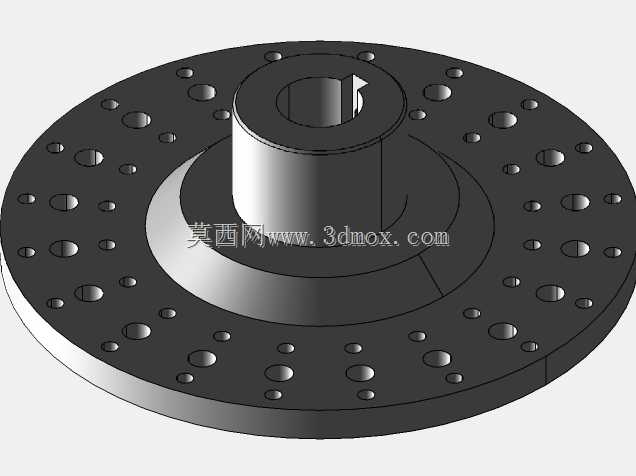

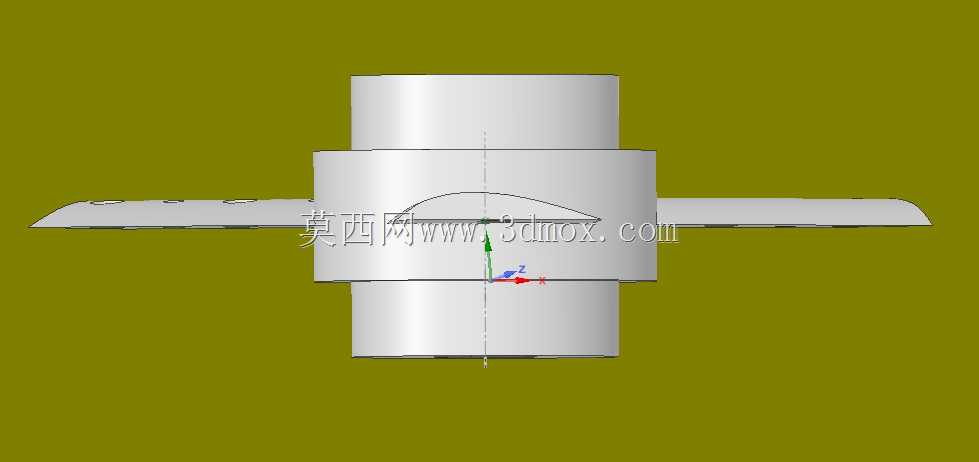

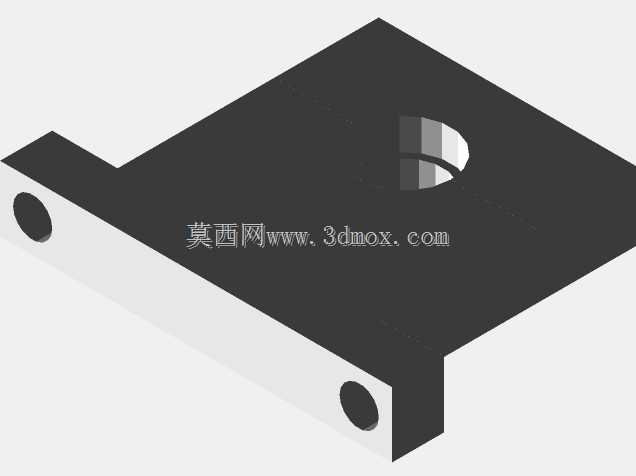

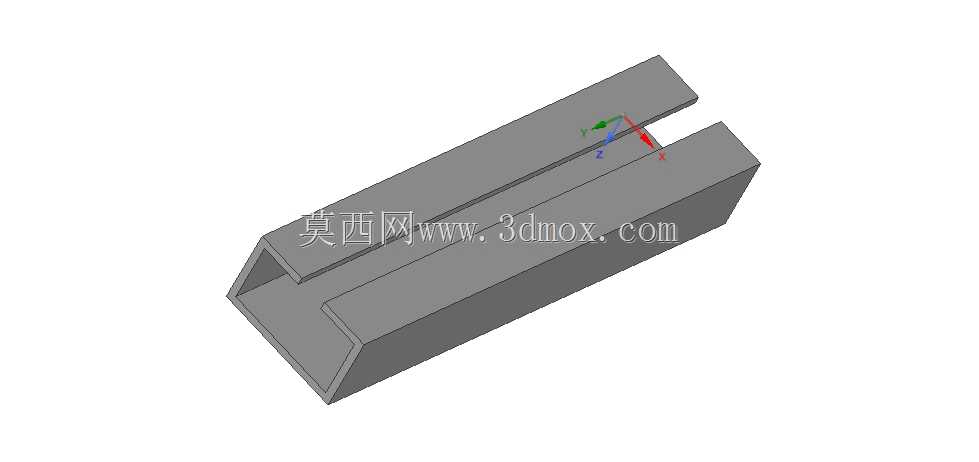

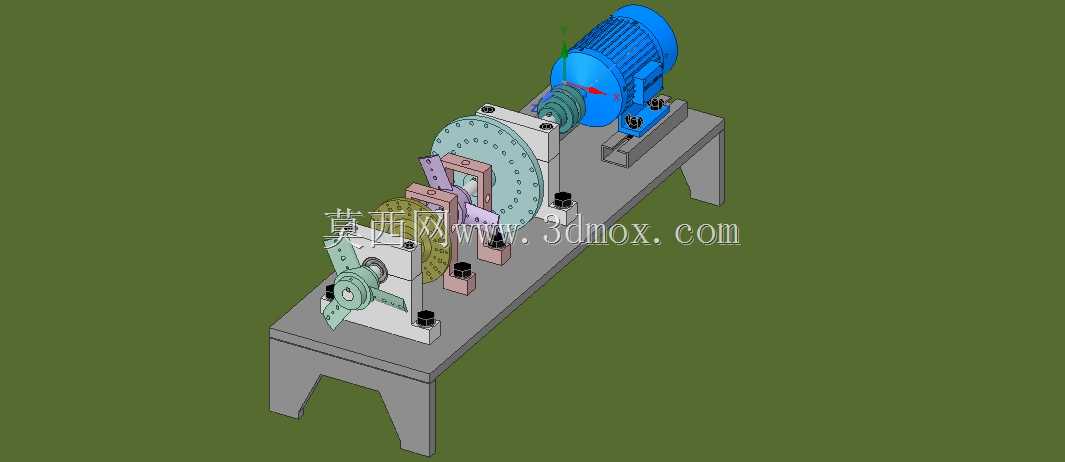

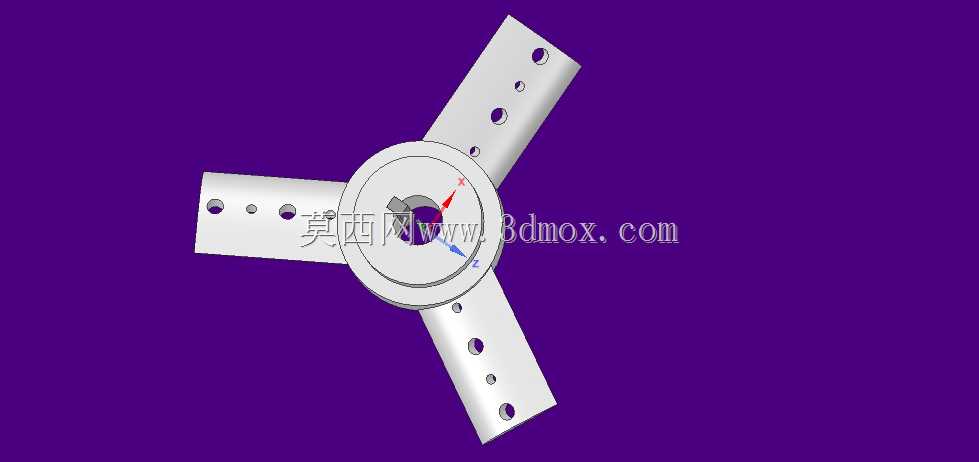

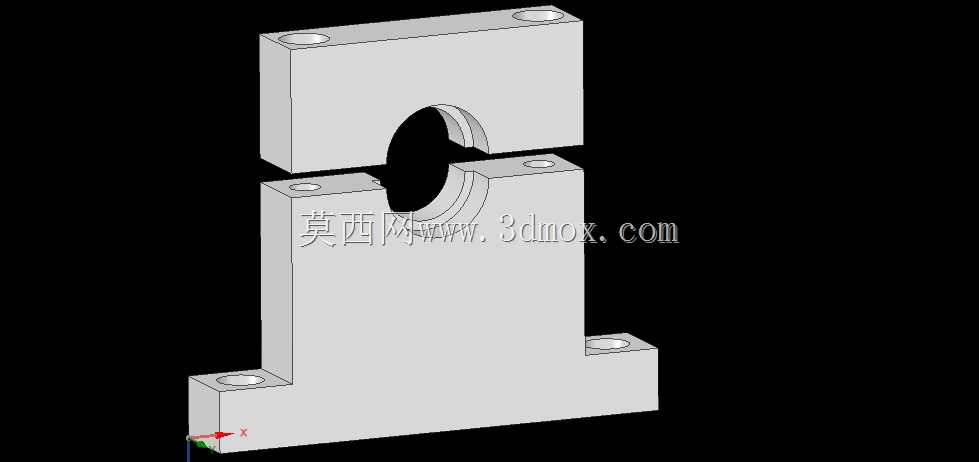

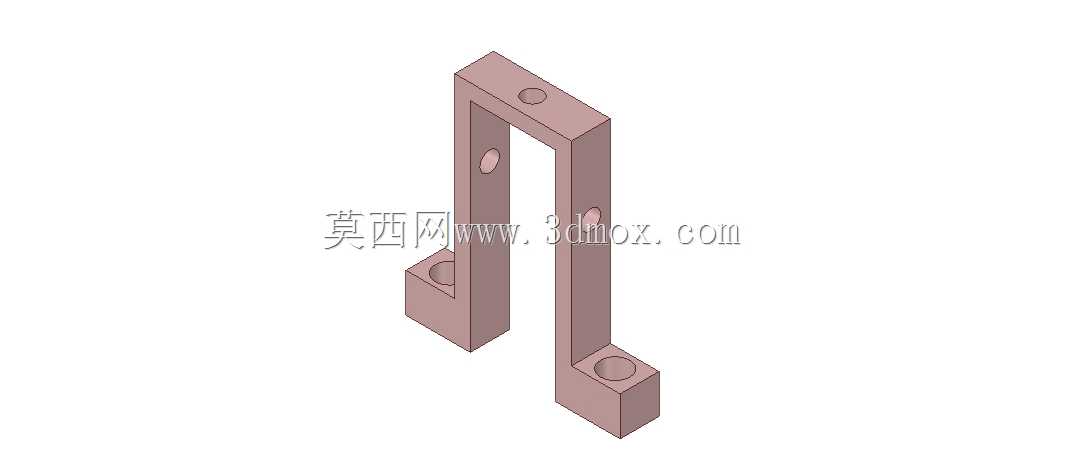

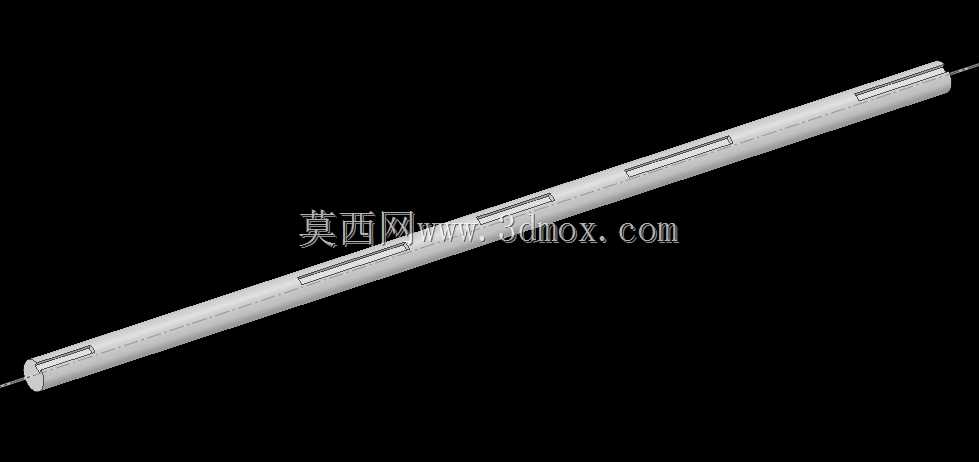

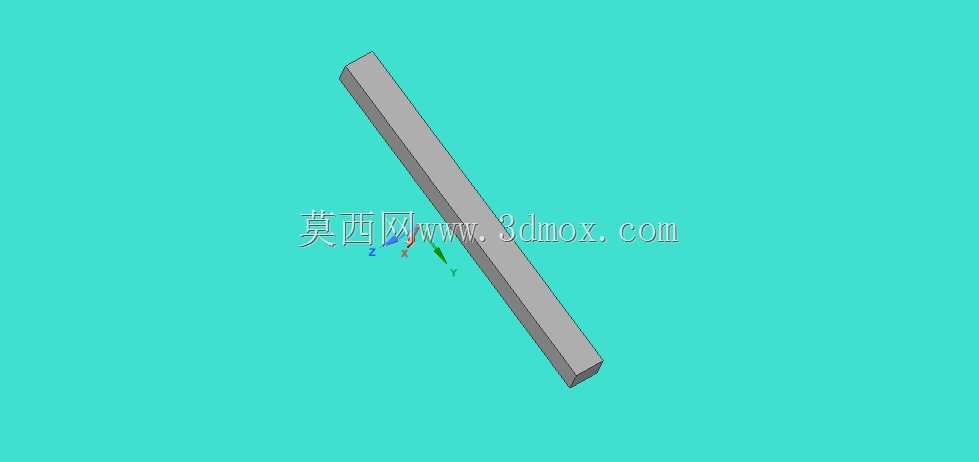

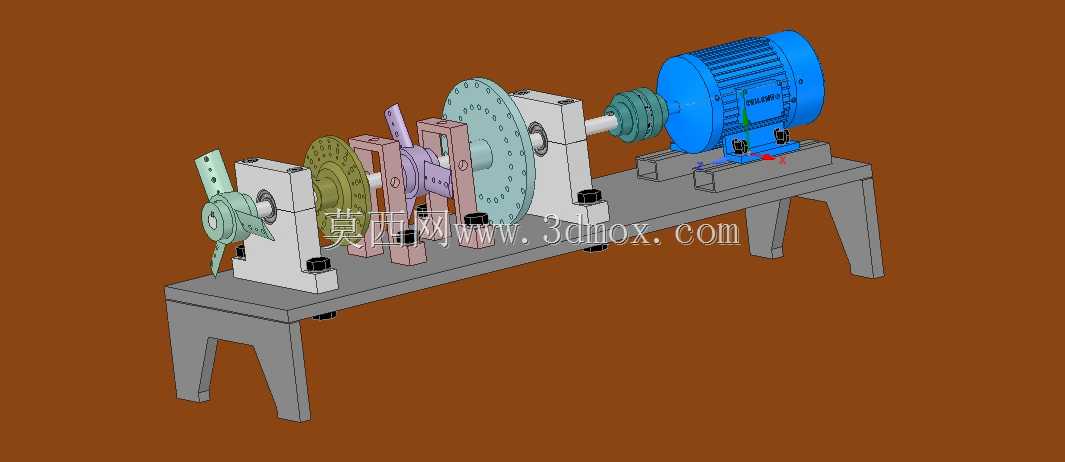

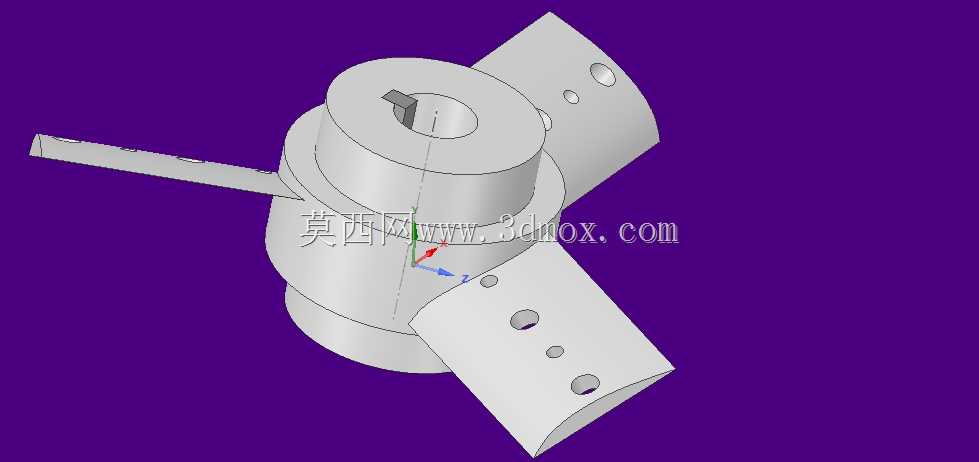

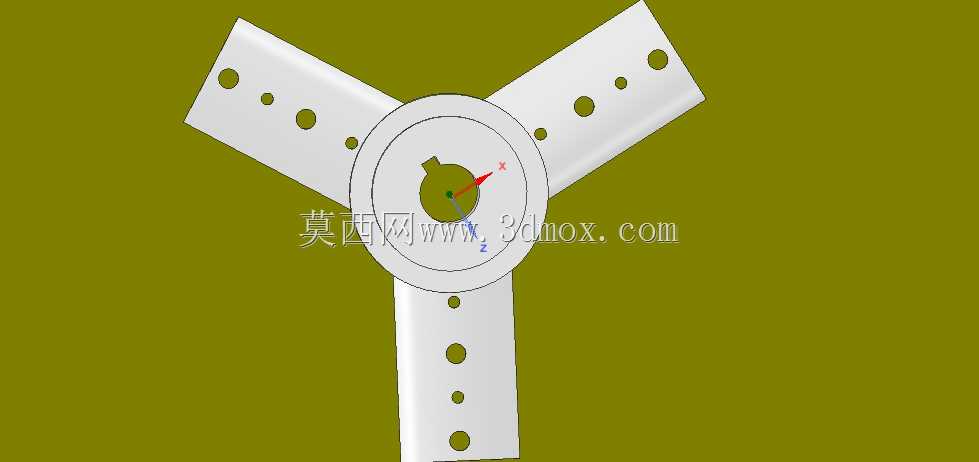

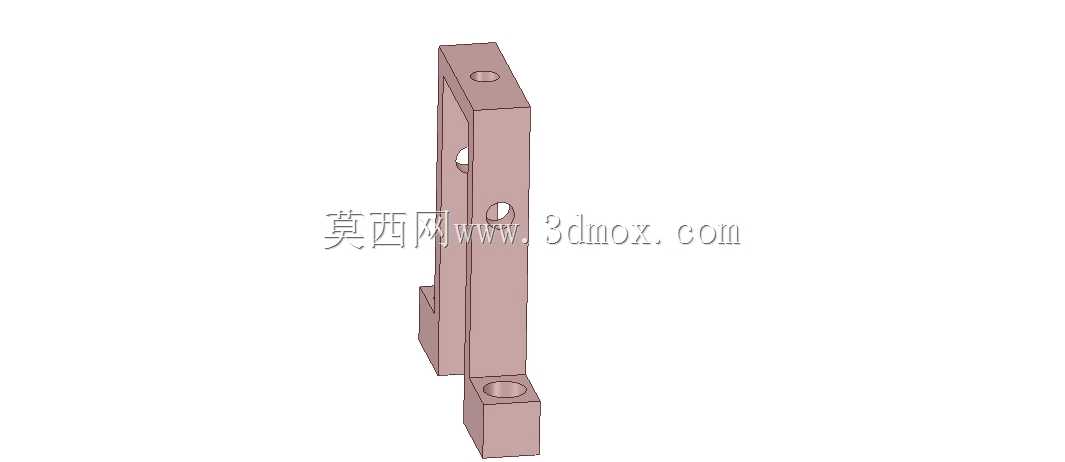

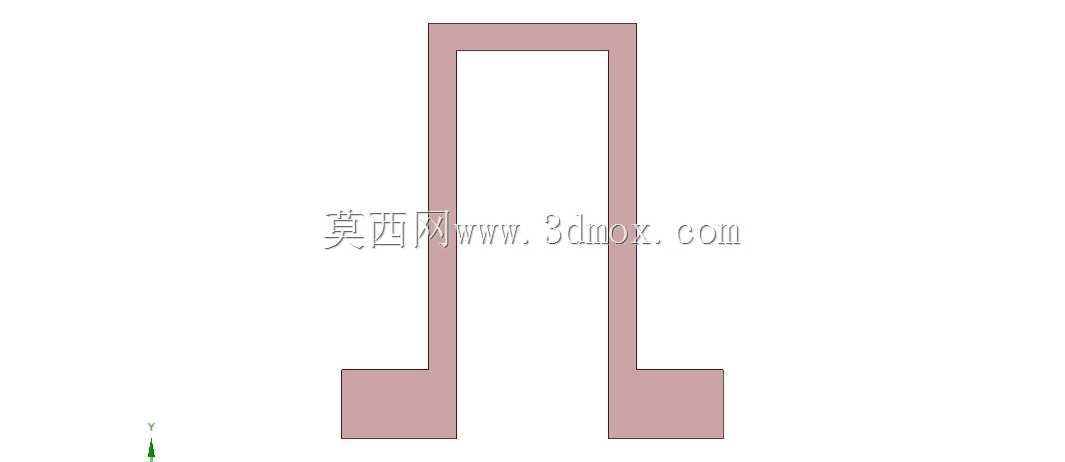

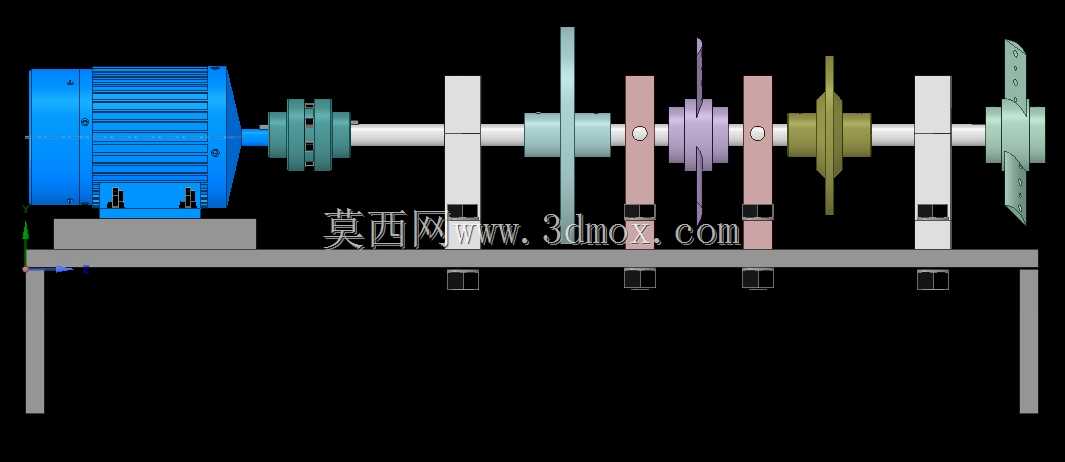

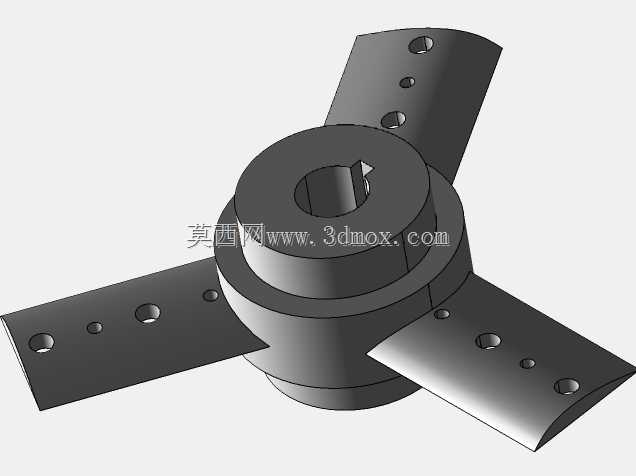

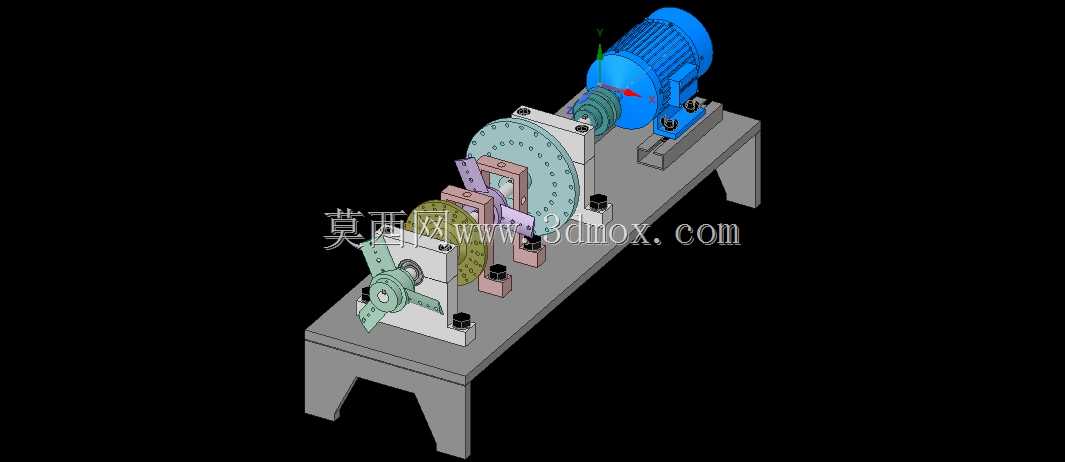

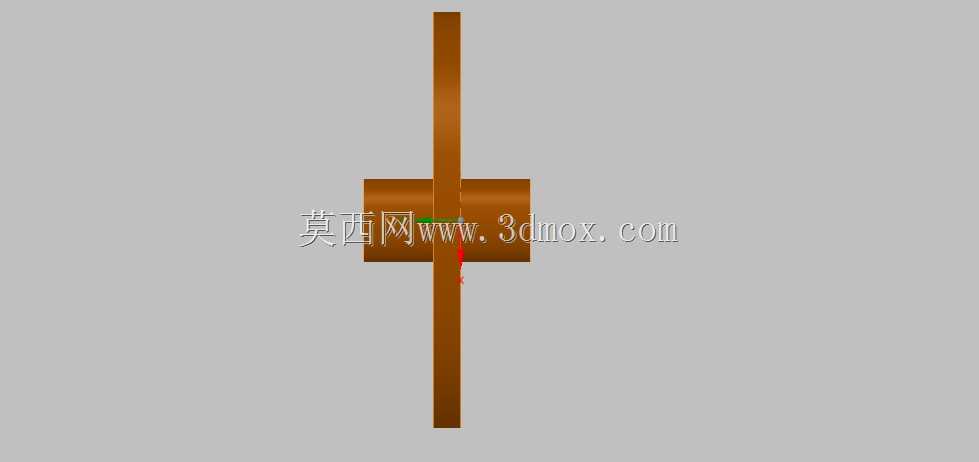

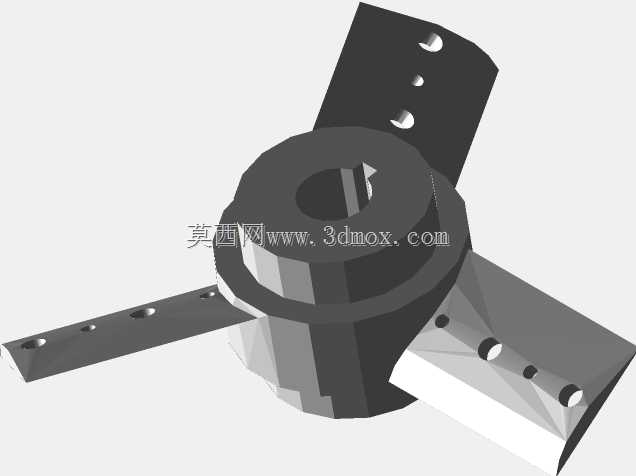

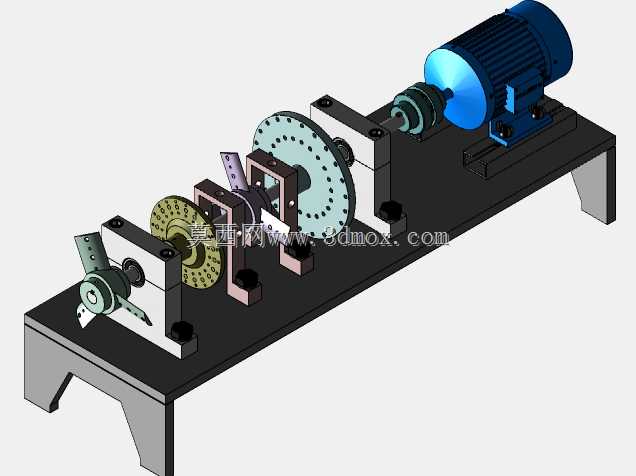

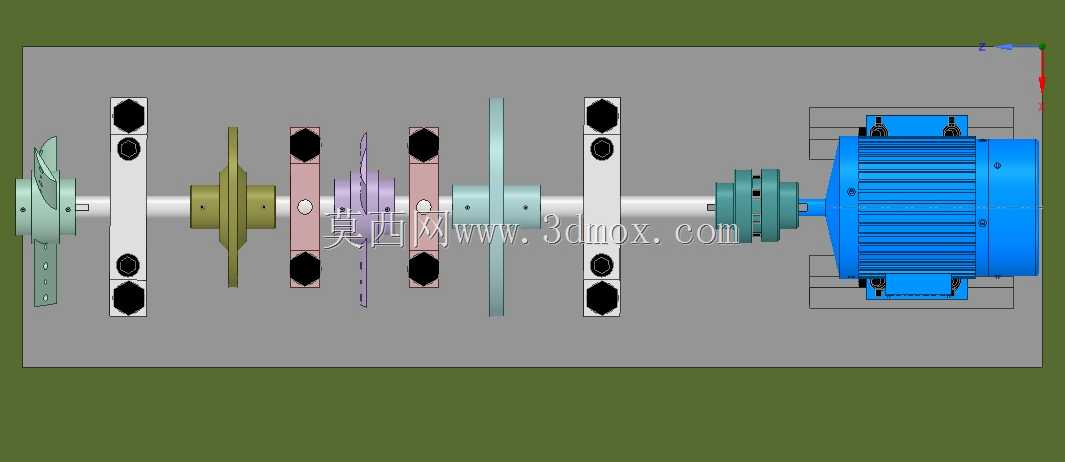

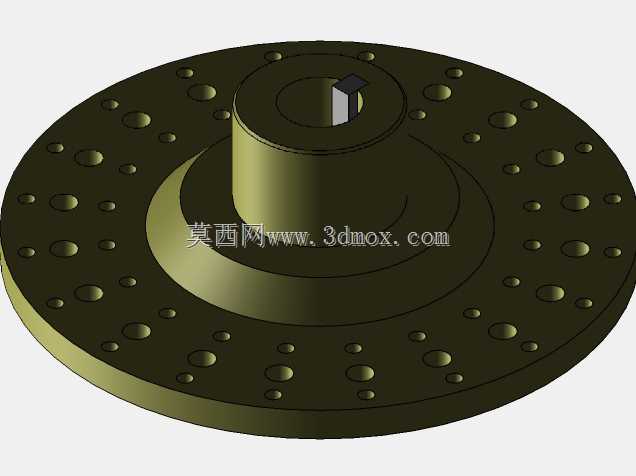

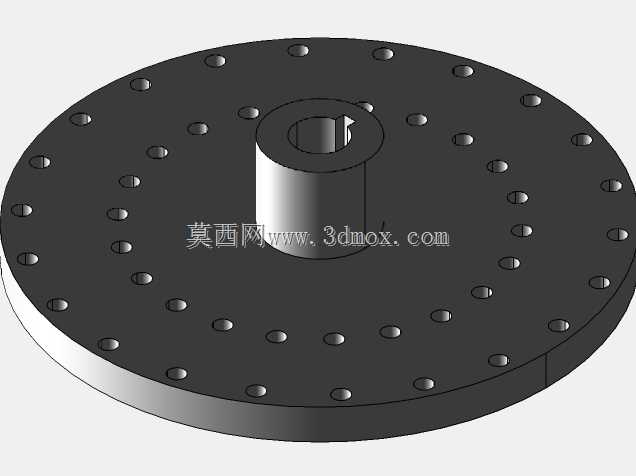

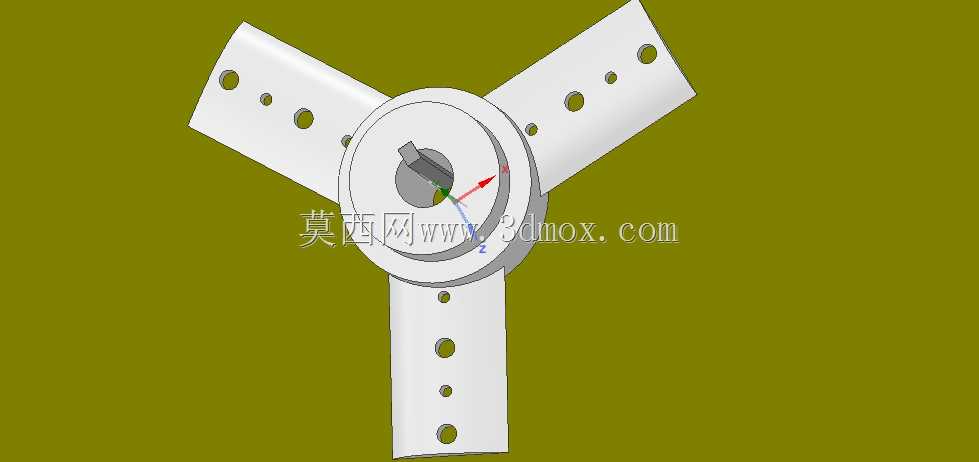

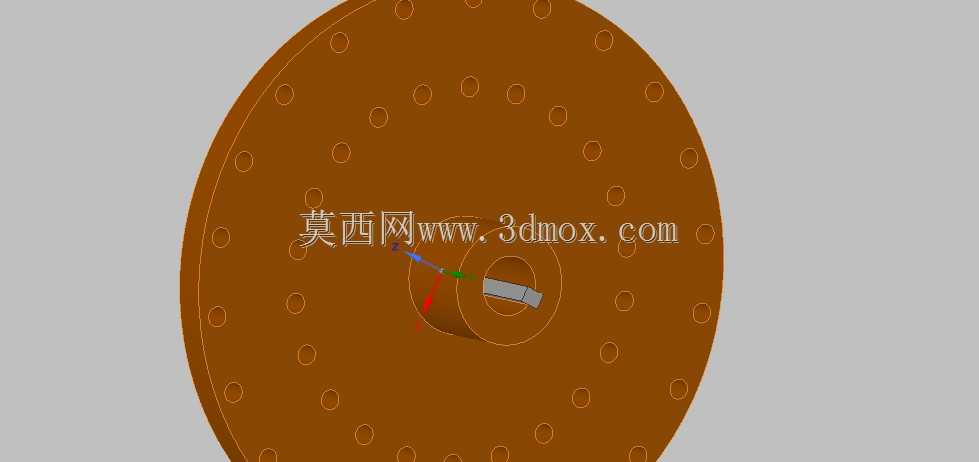

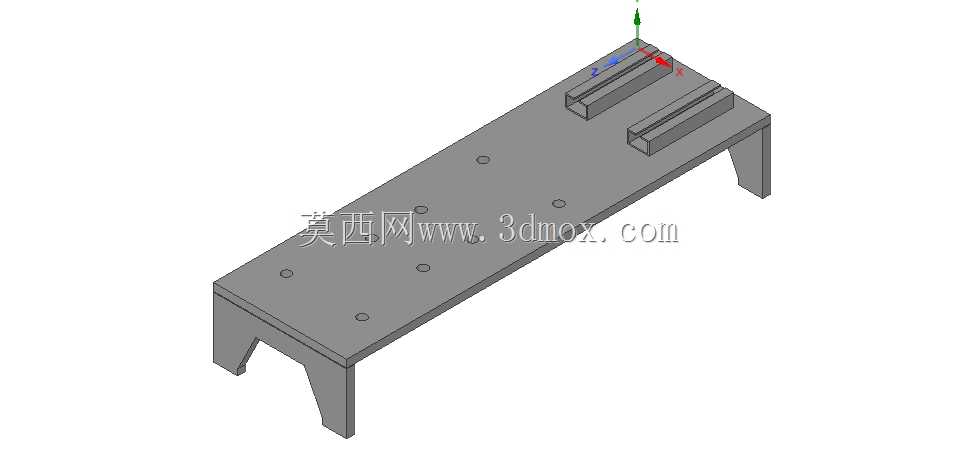

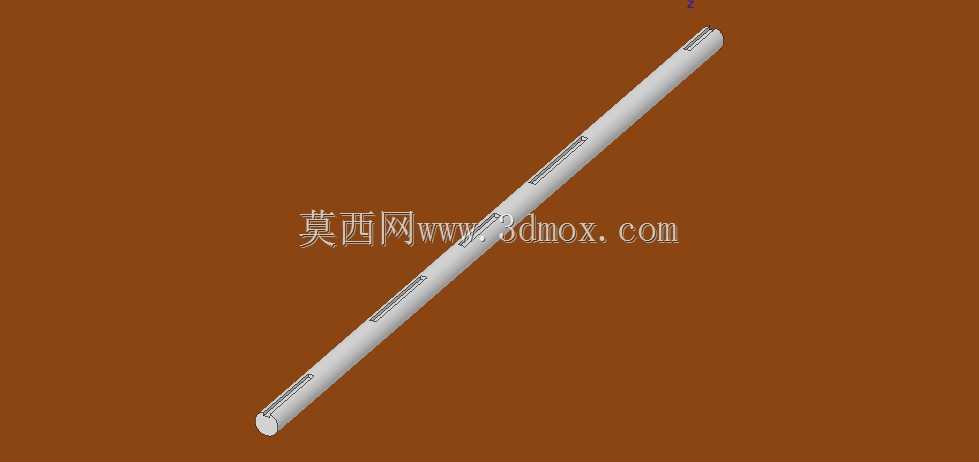

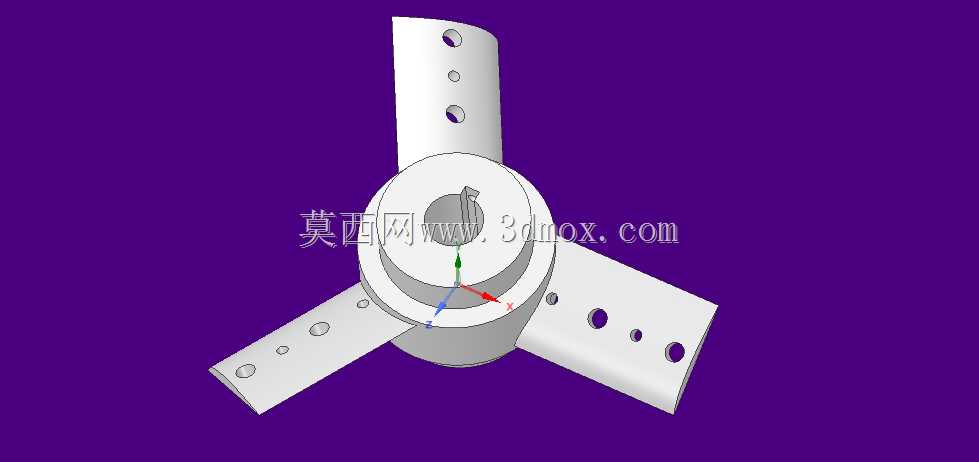

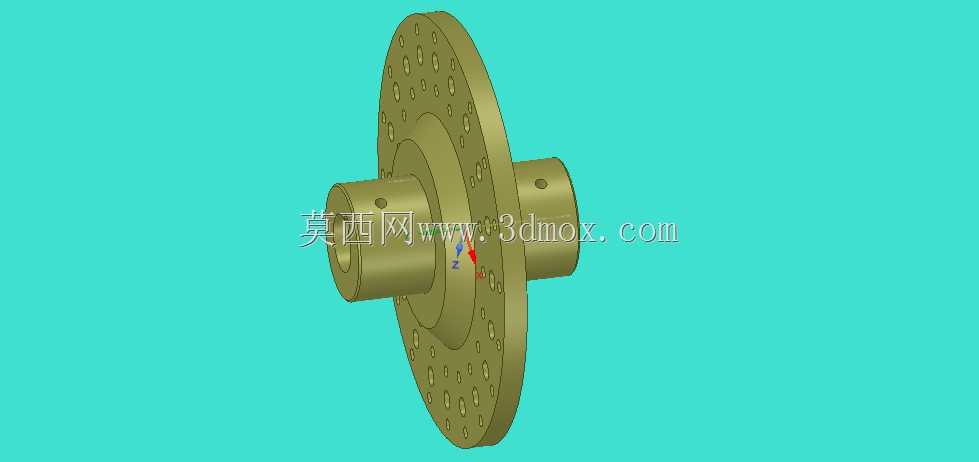

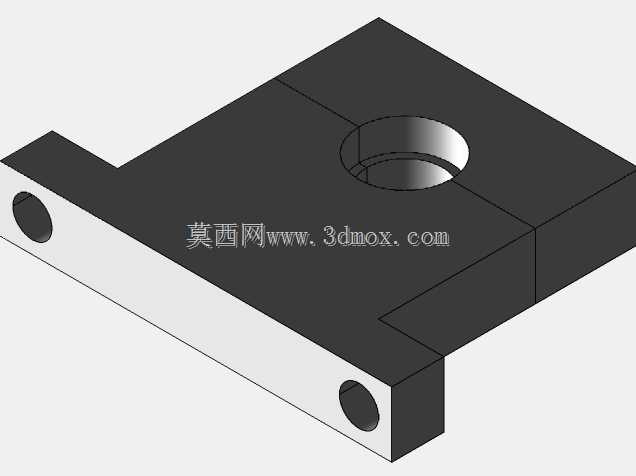

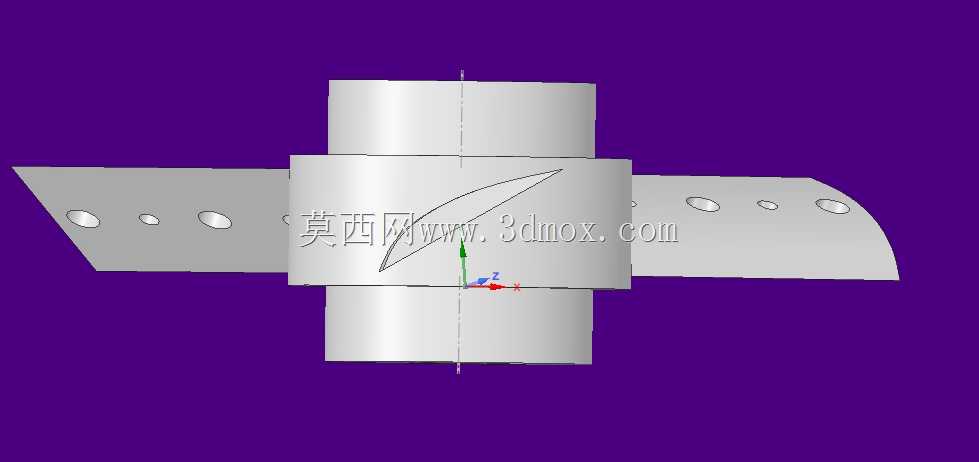

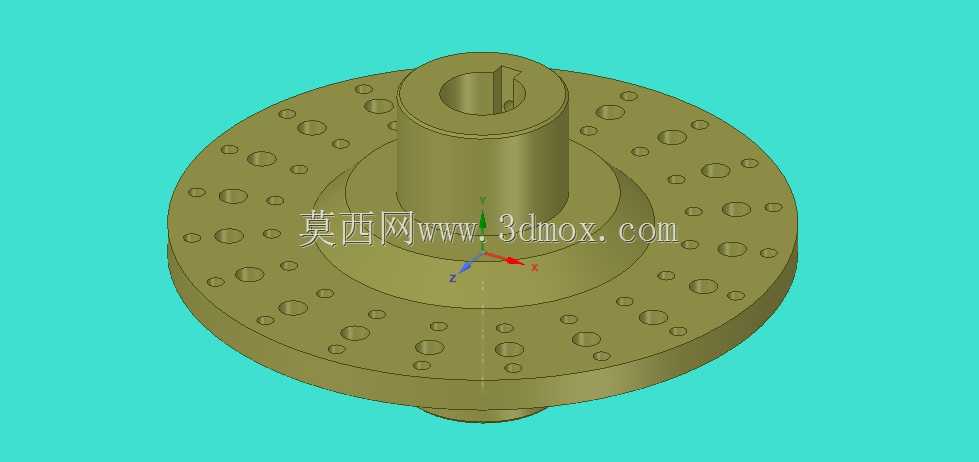

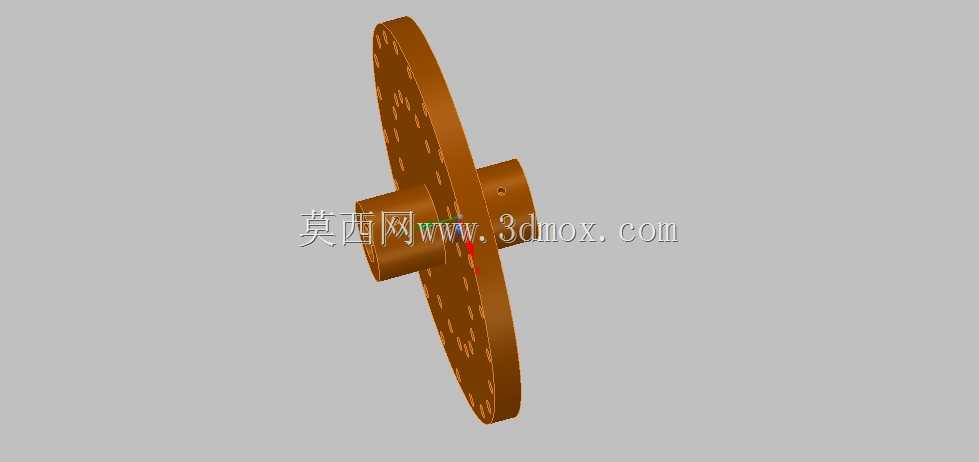

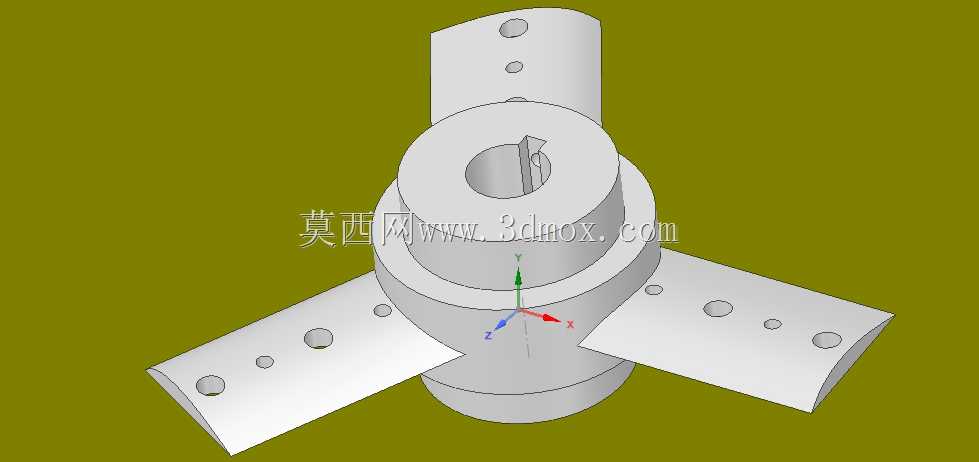

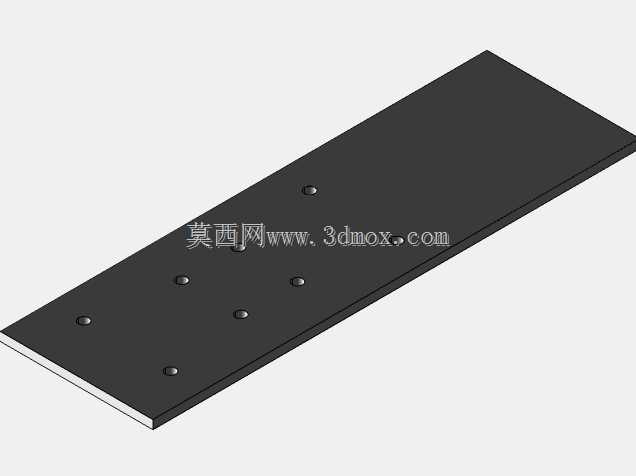

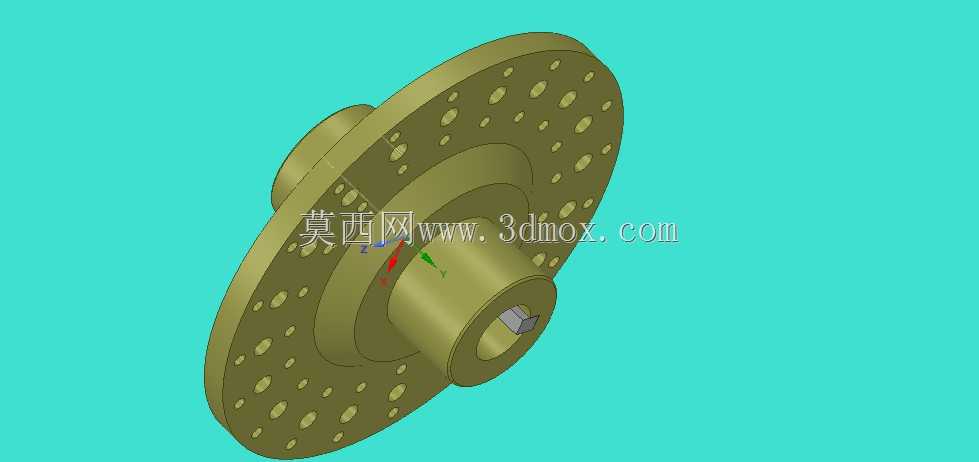

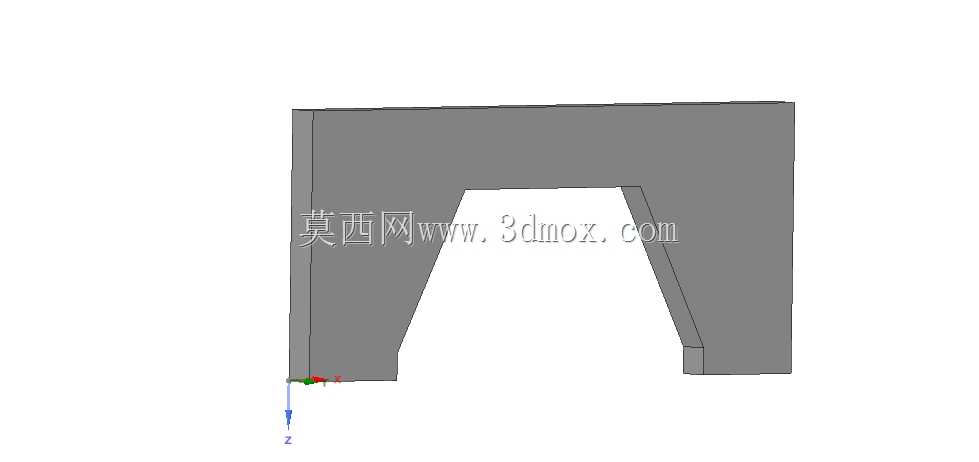

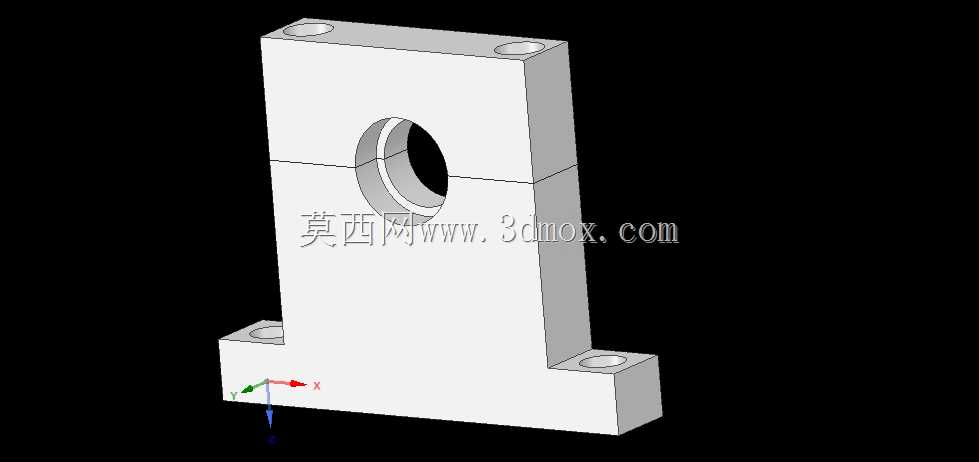

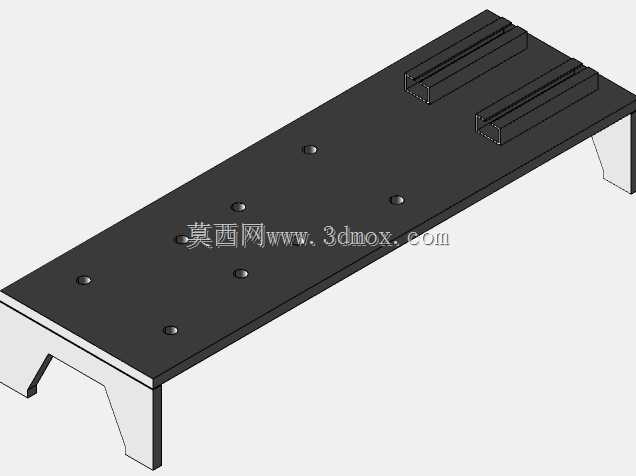

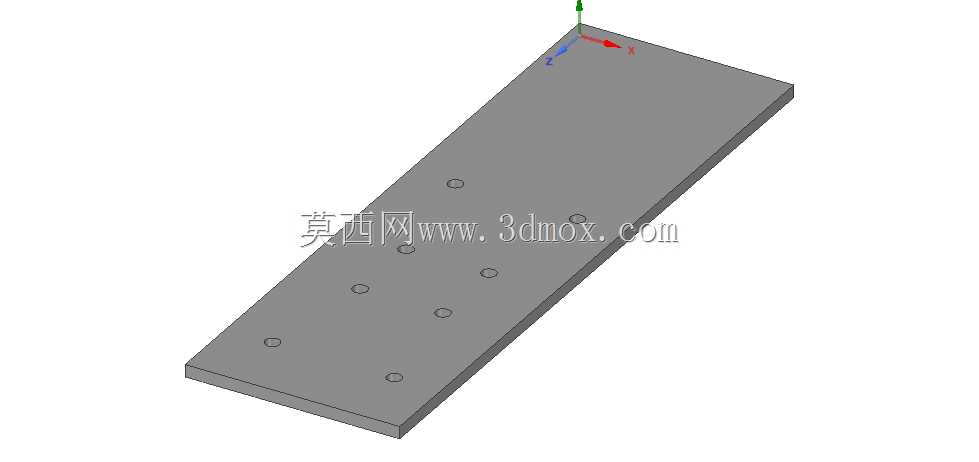

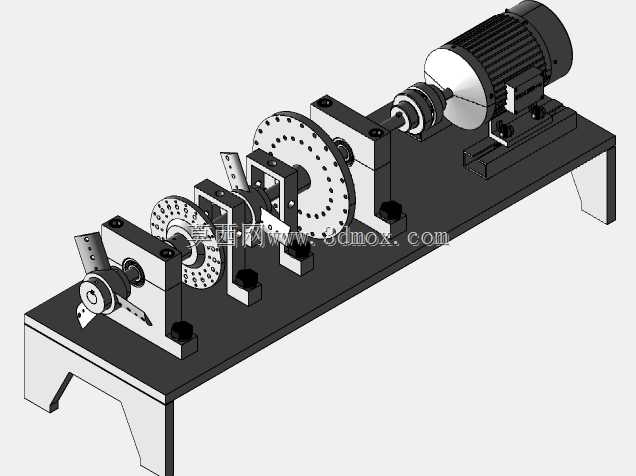

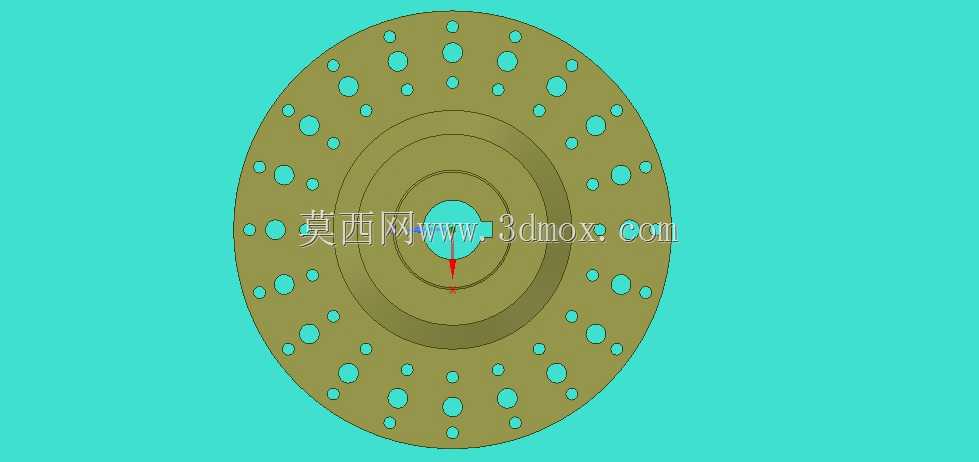

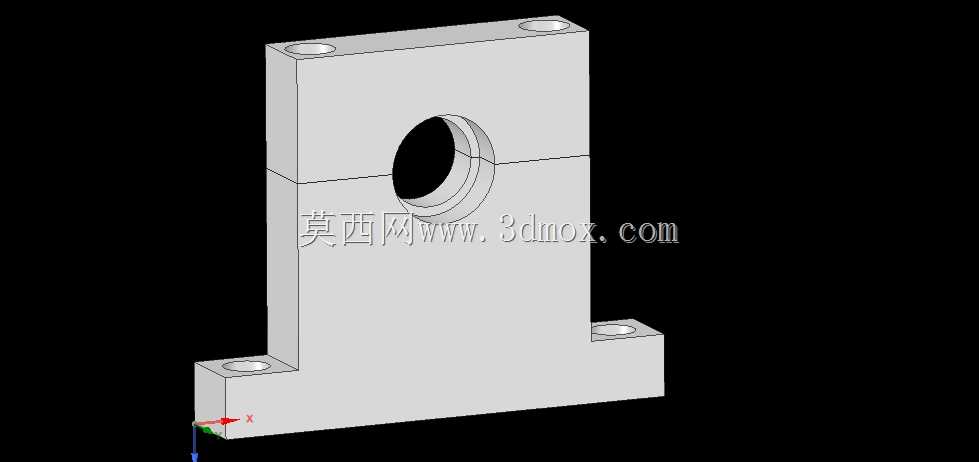

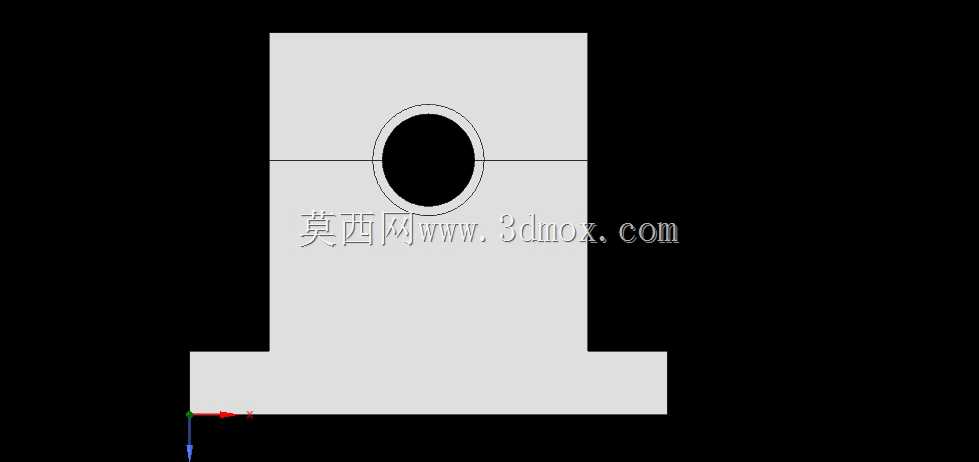

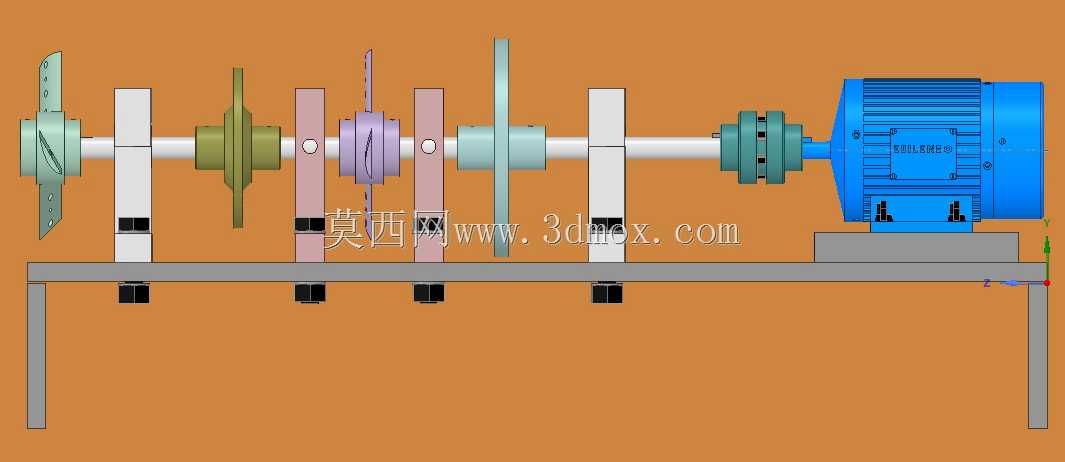

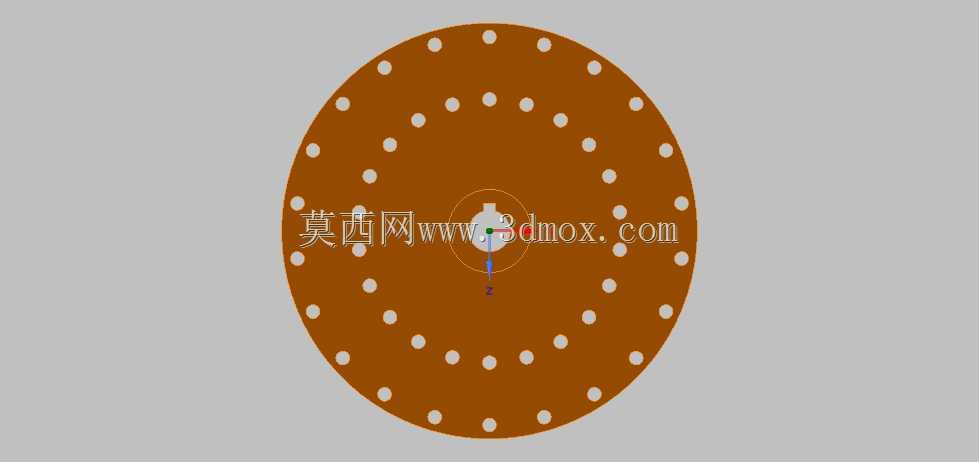

该试验台主要面向旋转机械运维、设备故障诊断教学、动平衡工艺验证等场景，可覆盖电机、风机、泵类等常见回转设备的振动特性测试与不平衡量校正工作，在职业院校机械实训、工矿企业设备检修部门、旋转机械研发实验室中都有广泛的应用空间。设备整体采用台式长床身结构，底部为一体式焊接支撑机架，支腿采用外扩式结构设计，可有效降低测试过程中自身振动对检测数据的干扰，床身表面加工有等距T型安装槽，可适配不同规格的轴承座、模拟转子组件的安装固定，整体安装边界可兼容长度在800mm以内、回转直径不超过200mm的各类模拟转子试件。动力端采用标准卧式三相异步电机提供动力输出，通过柔性联轴器与测试主轴连接，可避免电机自身振动传递到测试段影响检测精度，电机安装座配备可调式锁紧结构，可灵活调整中心高以适配不同轴径的测试主轴。测试段沿轴向依次布置多组可更换的模拟转子盘，转子盘上预制有均匀分布的配重安装孔，可通过添加不同质量的配重块模拟各类不平衡故障，同时可搭配不同厚度、不同偏心量的盘件模拟轴系不对中、转子碰磨、轴承松动等常见旋转机械故障。轴承座采用剖分式结构设计，可快速更换不同类型的滚动轴承、滑动轴承试件，满足不同轴承故障模拟的测试需求。整套设备的设计思路围绕模块化、可拓展展开，所有功能组件均采用标准化安装接口，使用者可根据测试需求自由组合轴系结构，既可以完成单平面、多平面的动平衡校验操作训练，也可采集不同故障状态下的振动频谱数据，用于振动分析算法的验证与教学演示，能够帮助使用者直观理解旋转机械振动产生机理，掌握动平衡校正的实操流程与振动故障诊断的分析方法。
