八角法兰式中空机械连接座结构设计

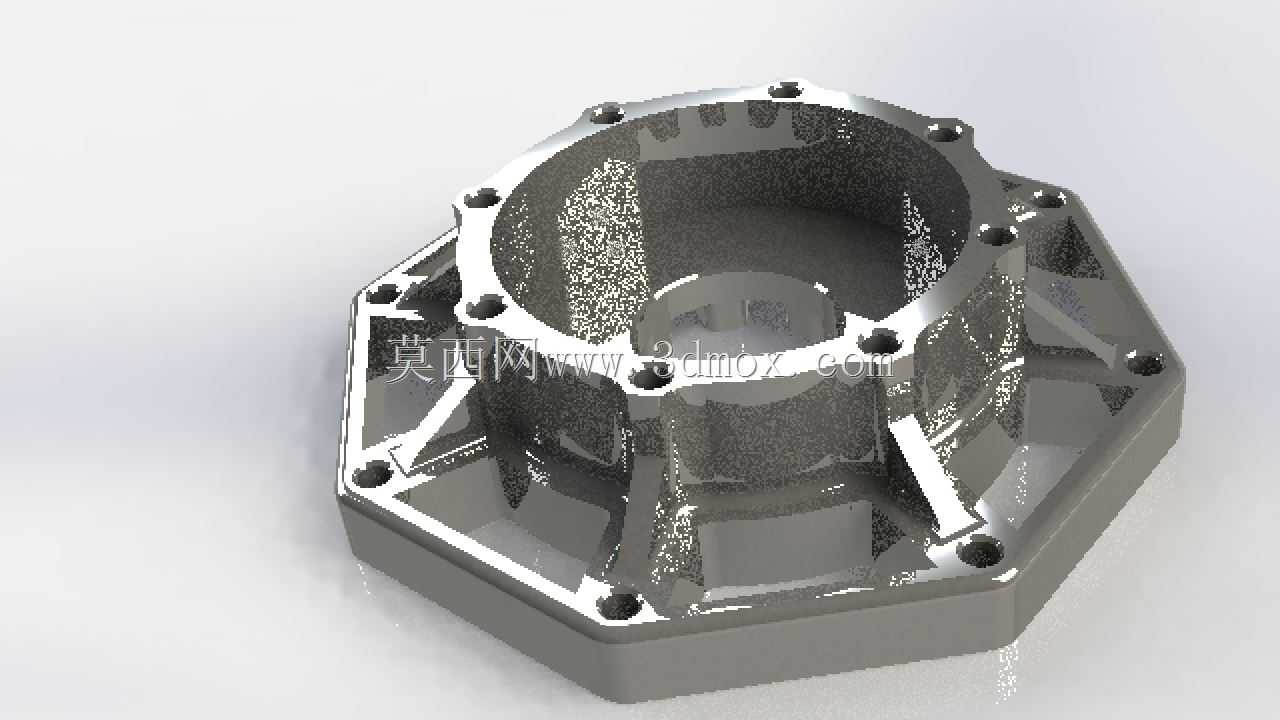

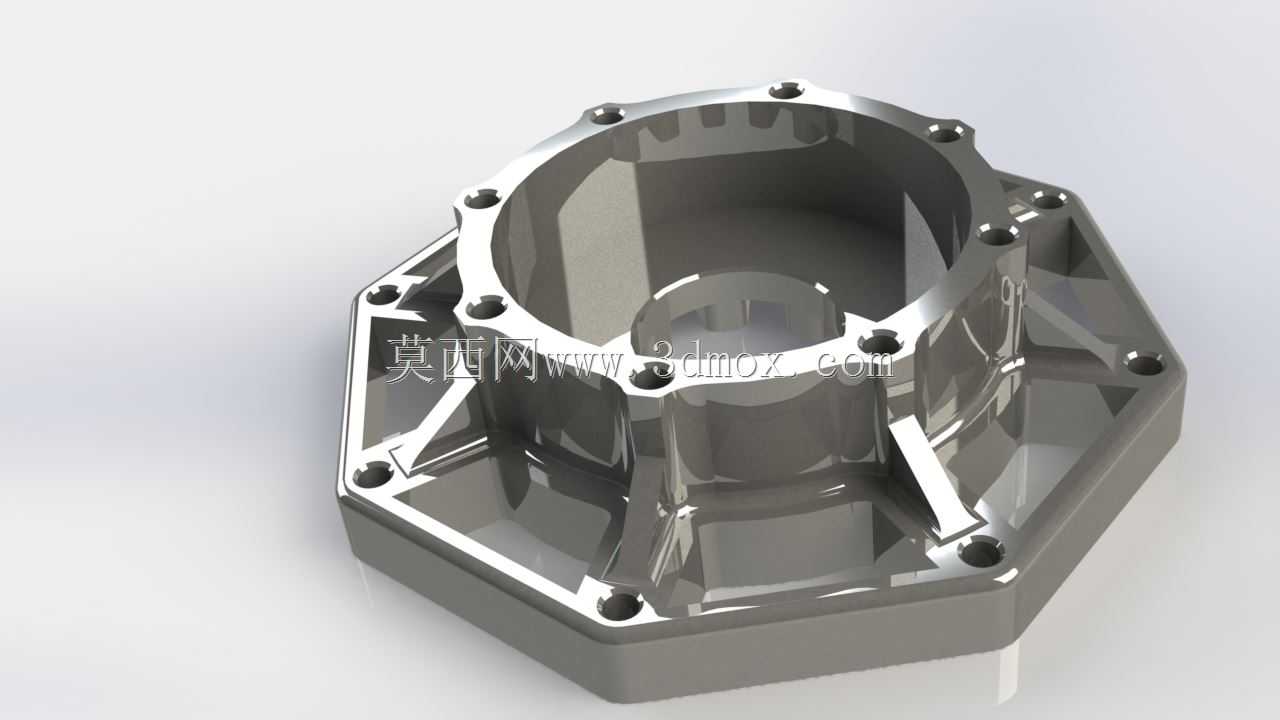

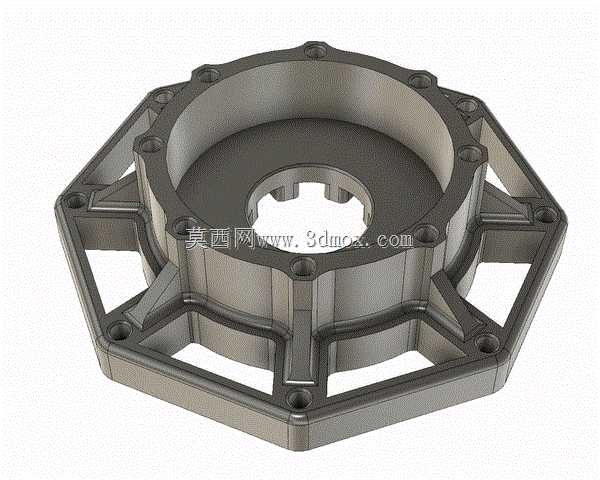

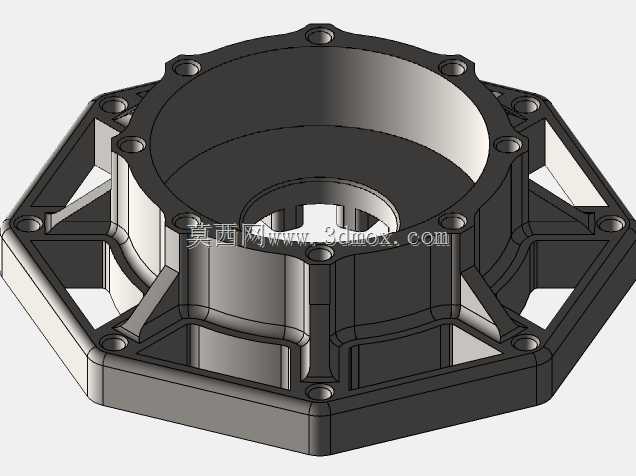

该款八角法兰式中空连接座是工业传动与支撑系统中的核心适配部件，主要应用于重载伺服电机输出端、精密减速机输入端以及自动化生产线旋转工位的动力衔接场景，能够在高扭矩传递、径向载荷承载的工况下保持稳定的结构刚性，同时为传动轴、穿线管路提供居中的贯通空间，适配需要中空走线或同轴穿轴的设备布局需求。从实际用途来看，这款零件既可以作为动力单元与执行机构之间的连接过渡载体，也可单独作为旋转承载基座使用，在工业机器人关节、数控转台、包装机械分度机构、新能源设备传动模组中都能发挥适配作用，能够抵消不同部件装配时的同轴度误差，降低传动过程中的振动传导，提升整套设备的运行稳定性。产品功能特性上，整体采用一体化铸造成型后精加工的工艺路线，外圈设置八组均匀分布的安装孔位，可适配不同角度的安装固定需求，无需额外调整安装方位即可匹配周边连接件的孔位布局；侧壁与法兰面之间设置多组三角形加强筋结构，在不额外增加整体壁厚、控制零件自重的前提下，大幅提升法兰面的抗弯折能力与整体抗扭强度，避免重载工况下法兰面变形导致的连接松动；中心的花键式中空孔设计，既可以与带外花键的传动轴配合传递大扭矩，也可作为穿线通道容纳设备内部的线缆、气管穿过，优化设备内部的走线布局，减少管线外露带来的损坏风险。设计思路层面，这款零件优先考虑了装配兼容性与结构强度的平衡，八角形的外轮廓相比传统圆形法兰，在相同外接圆尺寸下能够提供更多的安装点位，同时边角位置的平面结构更便于装配时的定位夹持，降低加工与装配环节的操作难度；中部的环形腔体设计既减轻了零件整体重量，也为内部润滑脂存储、粉尘沉降预留了空间，减少运行过程中杂物进入配合面造成的磨损；所有安装孔位均采用沉孔设计，安装后螺栓头不会突出法兰表面，避免与周边部件产生干涉，同时提升零件外观的整洁度。外形尺寸与安装边界方面，该零件整体外轮廓为正八边形，最大外接圆尺寸适配常规150mm规格的安装法兰，中心贯通孔直径适配常用30mm直径的传动轴或穿线需求，整体轴向高度控制在60mm以内，安装后不会占用过多的轴向空间，能够适配紧凑结构的设备内部布局；所有安装孔的孔位公差、端面平面度均按照精密传动部件的标准设计，可保证装配后同轴度控制在0.02mm以内，满足高速旋转工况下的动平衡要求，减少运行过程中的偏摆与异响。
