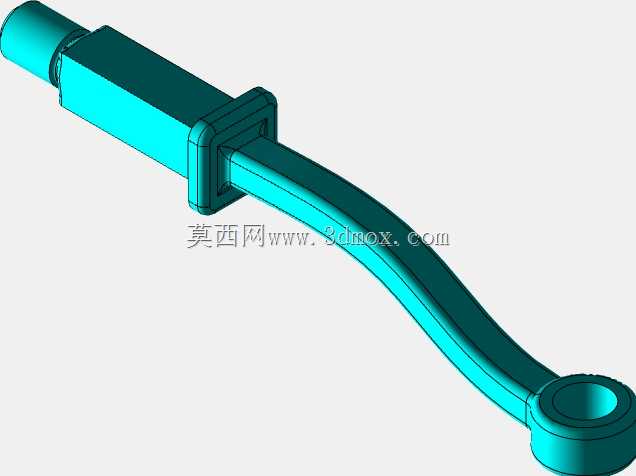

汽车前轮转向传动机构三维设计

该转向机构是汽车底盘转向系统的核心执行部件，主要应用于轻型载货汽车、小型乘用车以及低速工程作业车辆的前轮转向场景，承担着将驾驶员施加在方向盘上的转向力矩传递至两侧前轮、带动车轮偏转实现车辆行驶方向改变的核心功能，直接决定车辆转向操作的精准度、行驶稳定性与操控安全性。整套机构采用齿轮齿条式转向传动结构，上部为方向盘输入段，通过转向柱与下部的齿轮齿条转向器刚性连接，转向器侧端通过摇臂与纵向转向拉杆相连，纵向拉杆末端通过球铰连接横向转向拉杆，横向拉杆两端分别与左右两侧转向节臂铰接，最终带动转向节绕主销转动，实现两侧前轮同步偏转。设计过程中充分考虑了转向梯形的几何匹配特性，通过优化各拉杆的长度比例、铰接点位置，确保车辆转向时内侧车轮偏转角大于外侧车轮偏转角，让所有车轮均围绕同一瞬时转向中心做纯滚动，最大程度降低转向过程中的轮胎磨损与行驶阻力，同时保证转向操作的轻便性与回正性能。结构设计上，各传动铰接位置均采用球头铰接结构，可自动补偿部件磨损产生的间隙，同时适配车辆行驶过程中悬架跳动带来的拉杆位移变化，避免运动干涉。整套机构的安装边界与前桥横梁深度适配，转向器固定在前桥中部上方的安装支架上，横向拉杆沿前桥横梁轴向布置，整体结构紧凑，纵向安装空间占用小，无需对原有前桥结构做大幅改动即可完成装配，适配多种同级别车型的前桥安装尺寸。转向柱采用分段式刚性连接结构，可根据不同车型的驾驶室高度调整安装长度，适配不同车型的驾驶室布局需求。各传动部件均采用等强度设计思路，在保证传动刚度与结构强度的前提下尽可能降低部件自重，减少转向过程中的惯性阻力，提升转向响应速度。
