多工位联动拨叉式气动执行机构

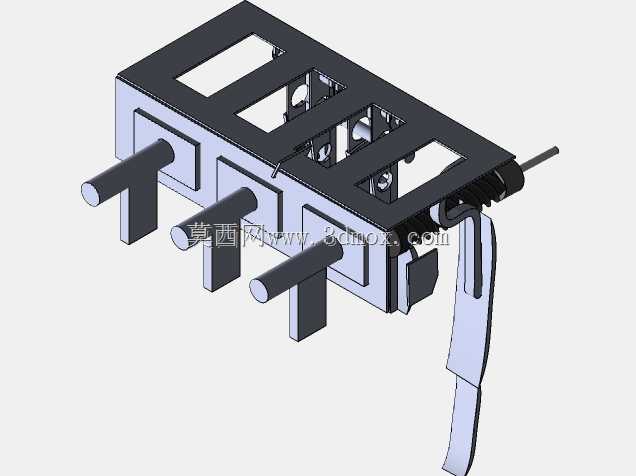

这款多工位联动拨叉式执行机构，主要面向工业自动化生产线的工位切换、物料挡停、工装夹具联动锁紧等场景设计，可适配轻工包装、电子元件组装、小型零部件输送分拣等多类产线的工位动作需求，作为产线末端执行的核心联动部件，替代传统单工位独立驱动的零散布局，大幅压缩执行单元的安装空间与布线复杂度。从实际用途来看，该机构可通过单路气源输入实现三个工位的同步伸缩动作，搭配侧边的拨叉锁止结构，可在伸出到位后自动完成机械锁止，避免气源压力波动导致的工位回缩偏移，无需额外增加电气锁止元件，既降低了整套执行单元的制造成本，也减少了故障点位。在功能特性层面，机构主体采用框架式镂空结构设计，在保证整体结构刚性的前提下大幅降低了自身重量，三个平行布置的圆柱执行推杆采用等间距布局，可适配多列并行输送线的同步挡停需求，推杆端部做了圆角过渡处理，避免与被接触工件发生硬碰撞刮损；侧边的拨叉组件集成了到位触发与手动解锁功能，在设备调试或者气源故障的状态下，可手动拨动拨叉完成推杆回缩，方便产线的维护与异常工件清理。设计思路上，这款机构摒弃了传统多工位执行需要多个独立气缸搭配同步阀的复杂方案，将三个推杆的驱动气路集成在主体框架内部，通过内置的联动气道实现三个推杆的同步动作，框架顶部的镂空槽既作为内部传动组件的观察维护窗口，也可作为安装定位的基准槽，方便机构在设备台面上的快速对齐安装；拨叉的曲面轮廓经过运动学仿真优化，保证锁止行程与推杆伸出行程完全匹配，不会出现卡滞或者锁止不到位的问题。外形尺寸与安装边界方面，机构整体呈扁平长方体布局，三个推杆的伸出方向垂直于主体安装面，安装时仅需在安装台面预留对应主体轮廓的矩形安装空间即可，推杆的最大伸出长度可根据实际工位需求做适应性调整，侧边拨叉的操作空间预留仅需在主体侧面留出不超过拨叉长度的操作余量，无需额外预留过大的维护空间，整体安装边界紧凑，可适配各类紧凑型自动化设备的内部安装需求，不会与周边的输送辊、传感器等其他元件发生干涉。
