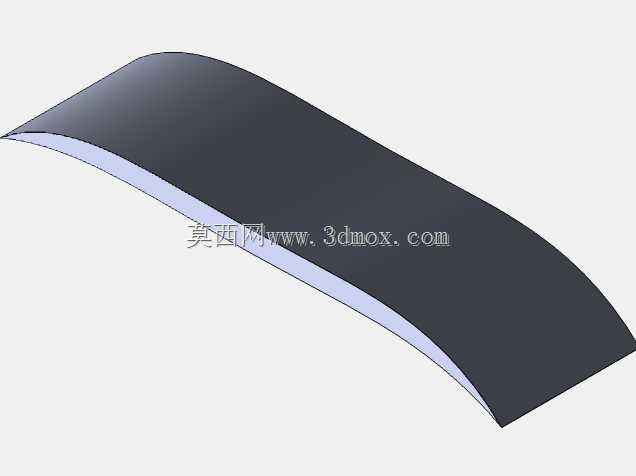

双曲率弧形曲面钣金结构件设计

该双曲率弧形曲面结构件是典型的流线型外覆盖类零部件，在各类工业设备、交通运输载具的外装防护系统中有着广泛应用场景，既可以作为高速运行设备的外导流面降低运行风阻，也可作为设备外部防护壳体隔绝内部构件与外部环境的接触，同时兼顾外观的流畅整体性。从实际用途来看，这类曲面件常应用在需要平顺气流导向的设备外侧，比如户外作业设备的顶部遮护结构、输送线的外侧导流护板、小型运载工具的舱体外蒙皮，能够在不额外增加结构重量的前提下，实现防护、导流、外观装饰三重作用。产品在功能特性上，采用连续平滑的双曲率弧面设计，整个曲面无尖锐折角、无突变棱边，曲面过渡全程保持G2连续顺滑度，既能够降低气流经过表面时产生的紊流与风噪，也能避免应力集中导致的结构形变，同时光滑的曲面也更便于后期表面处理与清洁维护，不易积存灰尘与污渍。设计思路上，首先根据应用场景的气流走向与安装空间边界确定曲面的两个方向曲率参数，沿长度方向采用大半径缓弧设计适配整体安装跨度，沿宽度方向采用小半径弧面实现侧向的导流与包覆效果，曲面整体厚度均匀一致，边缘预留统一的安装折边余量，无需额外拼接即可直接适配配套的安装框架，减少后续装配的焊接或拼接工序。外形尺寸方面，该曲面件整体为长条形延展结构，长度方向可根据实际安装需求做等曲率延伸，宽度方向的弧面弦长与拱高经过参数化匹配，能够适配常规的框架安装间距，安装边界上曲面四周的贴合面均做了等距偏移处理，能够与配套的支撑框架完全贴合，安装时仅需沿边缘预留的安装位做固定即可，无需额外修配曲面外形，同时曲面的成型回弹量在设计阶段已经做了参数补偿，确保冷压成型后外形尺寸与设计值完全一致，装配后整体表面平整无错位，能够满足各类外装场景的精度与外观要求。
