冰箱部件注塑成型模具结构设计

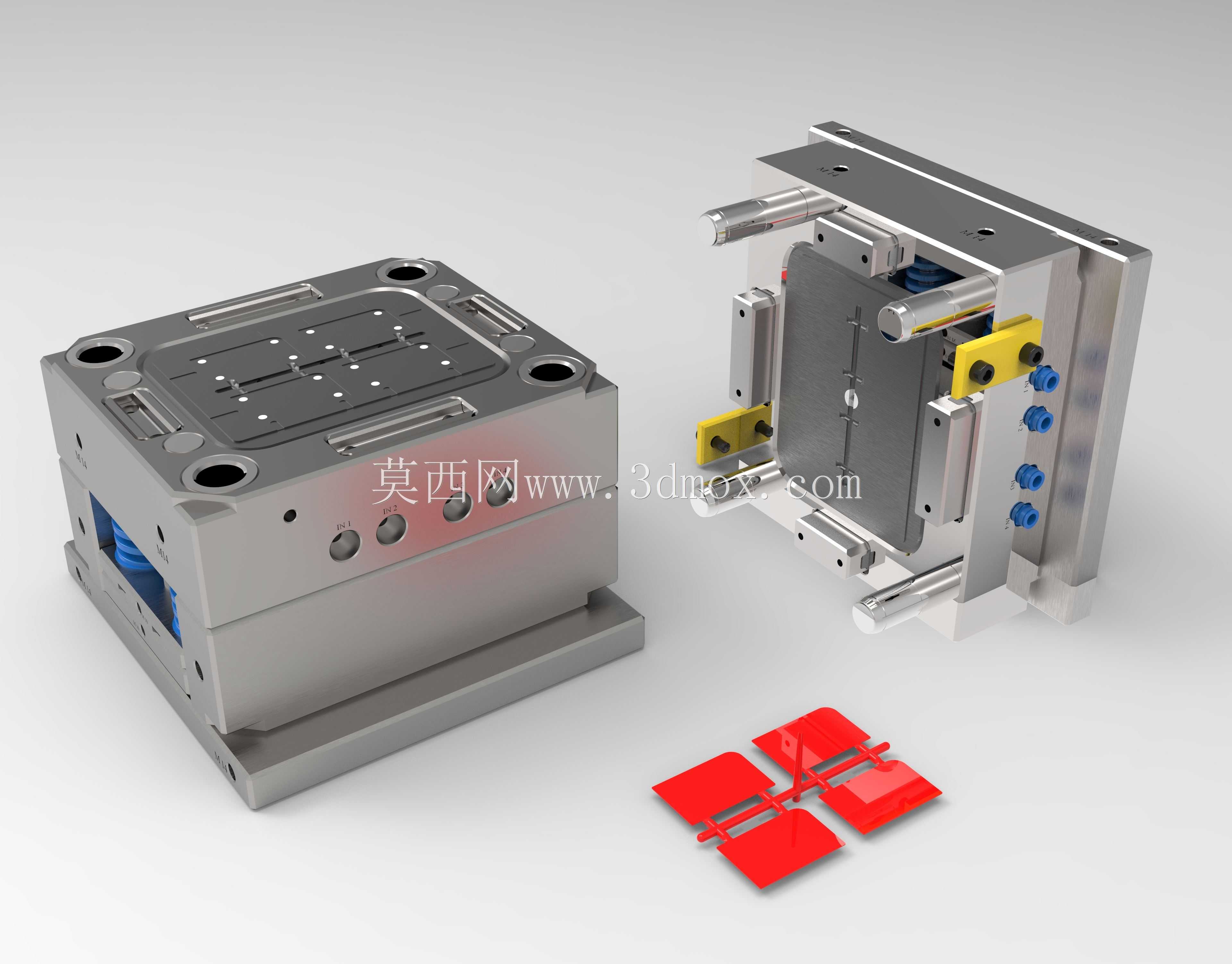

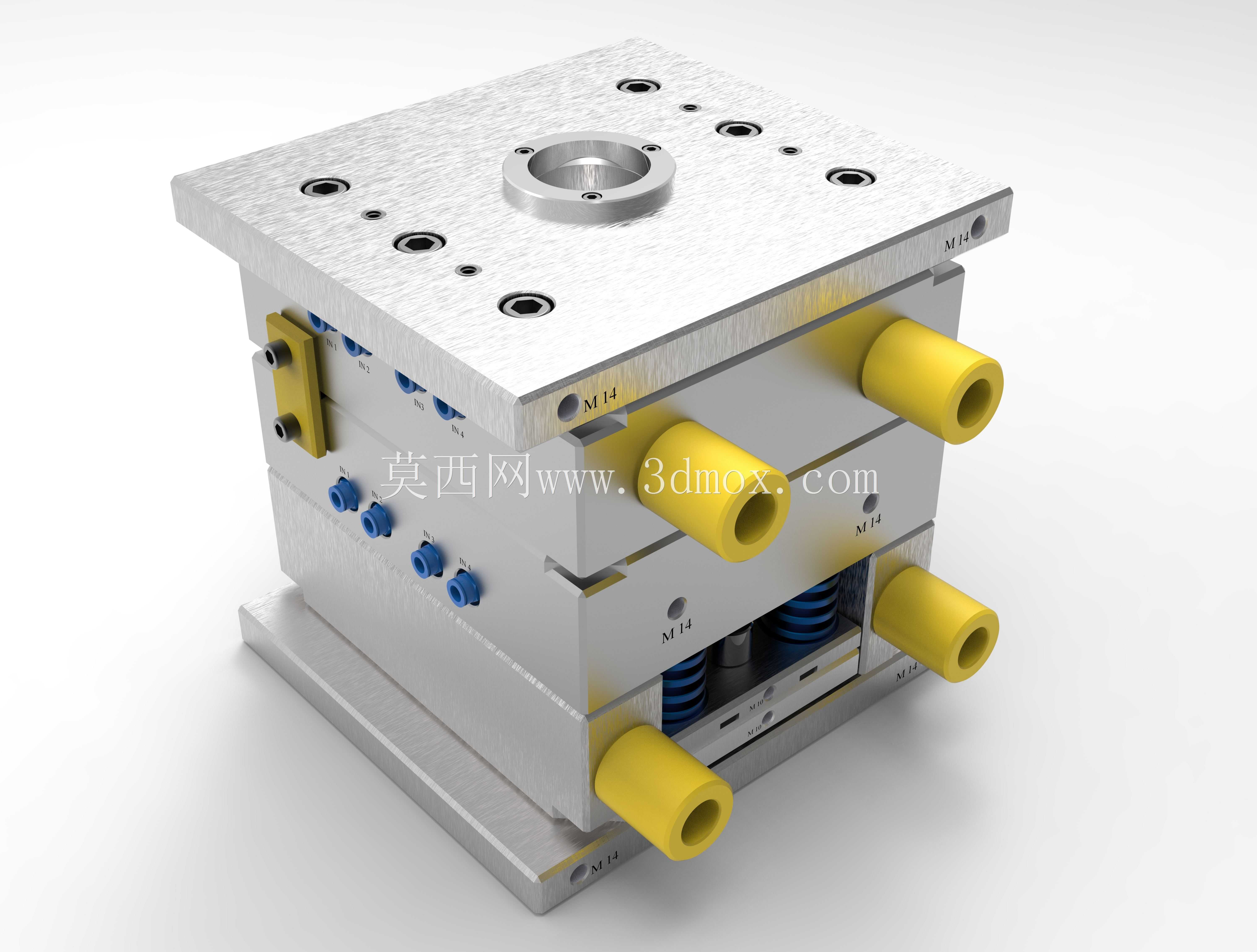

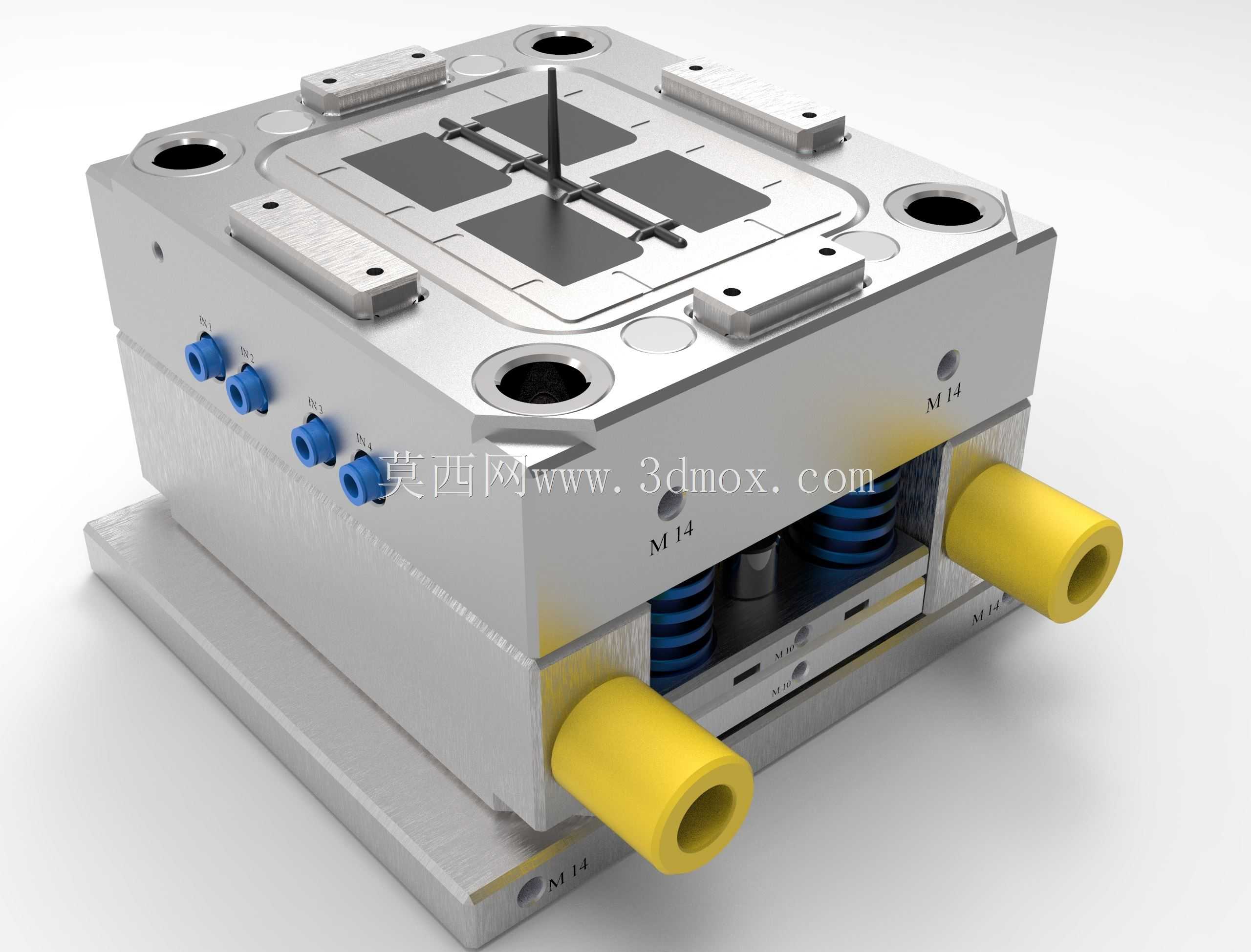

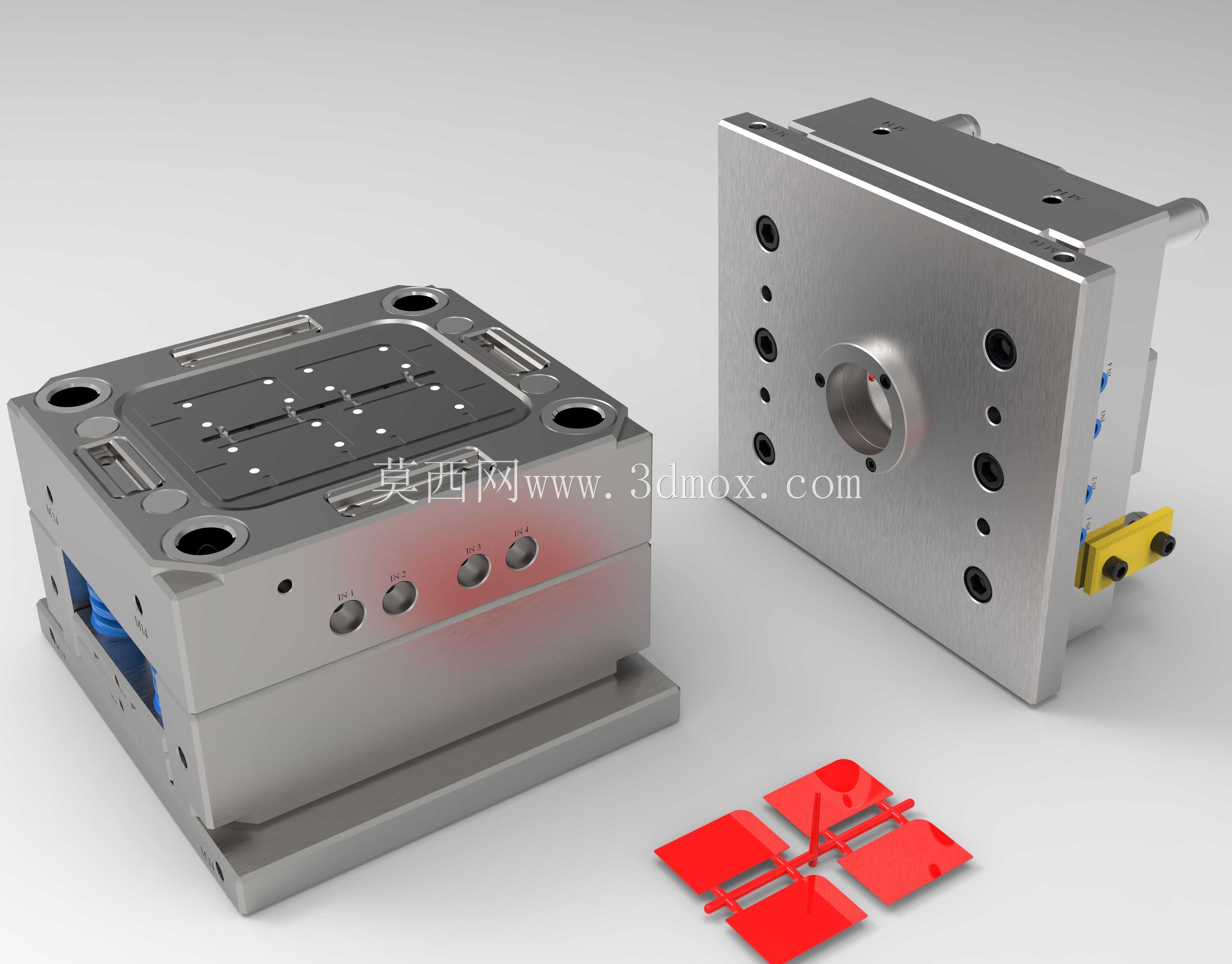

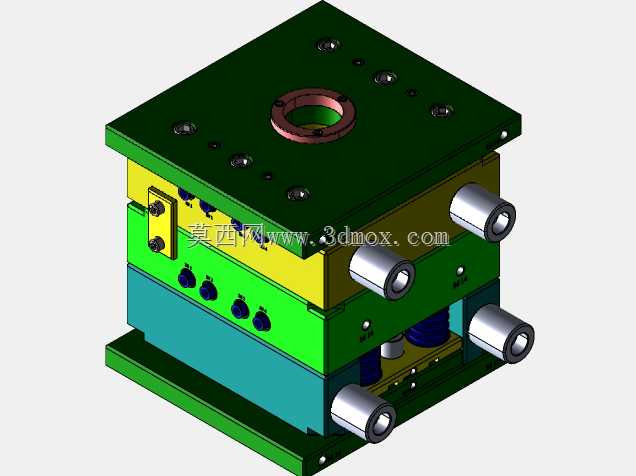

这套模具主要面向家用冰箱塑料零部件的批量注塑生产场景，是冰箱内饰、功能结构件成型环节的核心工艺装备，适配通用卧式注塑机的安装规格，可稳定完成对应PBA类塑料件的连续化生产作业。模具整体采用叠层式模架结构，上下模板的安装孔位严格匹配主流注塑机的锁模台定位标准，侧向伸出的黄色管路为冷却循环水路接口，可直接对接工厂的模温控制系统，实现成型过程中模腔温度的精准调控，有效缩短塑料熔体的冷却固化周期，避免制件出现翘曲、缩痕等成型缺陷。模具内部集成了弹簧复位结构与精密顶出组件，开模过程中可在分型动作完成后自动将成型后的制件平稳顶出，无需人工辅助取件，大幅提升单批次生产的作业效率。设计阶段充分考虑了冰箱塑料件的外观要求与装配精度，模腔表面做了高精度抛光处理，进胶口采用侧进胶布局，可最大程度减少浇口痕迹对制件外观面的影响，同时模腔周边布置的多组定位销与锁紧块，可保证合模过程中上下模的对位精度控制在0.02mm以内，避免成型过程中出现飞边、错模等质量问题。模具的安装边界充分适配常规车间的吊装与装夹需求，模板侧面预留的吊装螺孔可配合车间行车完成快速上下模作业，侧向的水路、气路接口统一布置在模具操作侧的对应位置，可减少管路排布的干涉问题，适配自动化生产线上的快速对接要求。整套结构在保证成型精度的前提下，尽可能优化了内部流道的布局，减少了注塑过程中流道凝料的产生，可有效降低生产过程中的原料损耗，同时易损部件均采用模块化设计，后期维护更换时无需拆解整套模具，可大幅缩短设备停机维护的时间，适配家电制造行业大批量、快节奏的生产需求。
