儿童皮带扣注塑成型模具结构设计

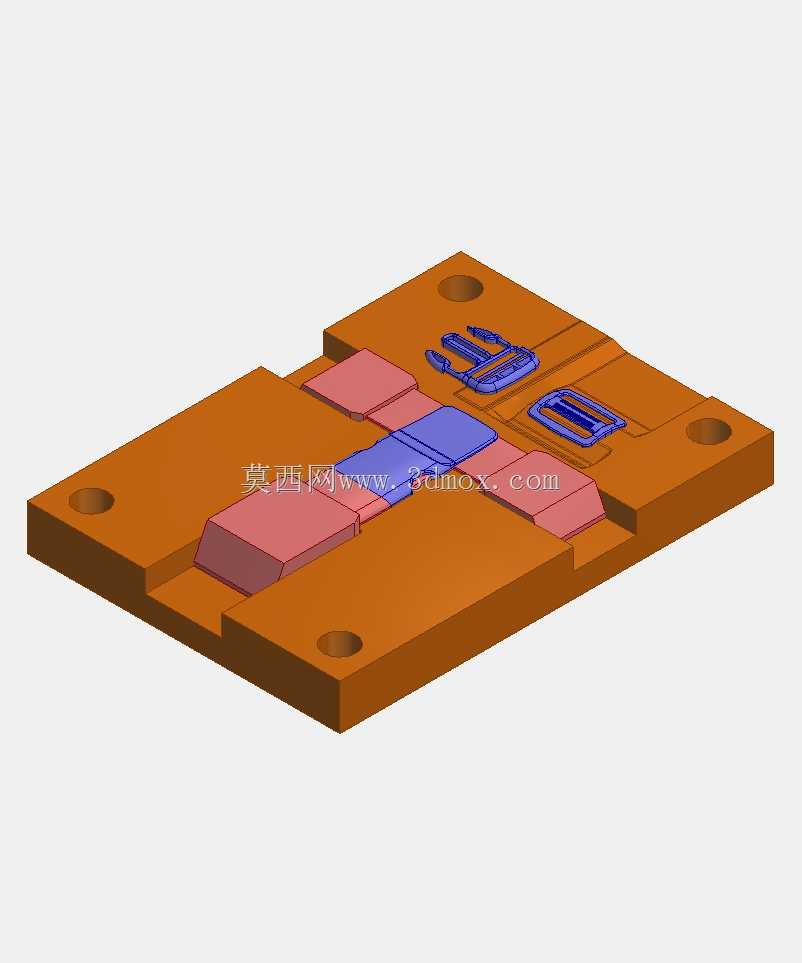

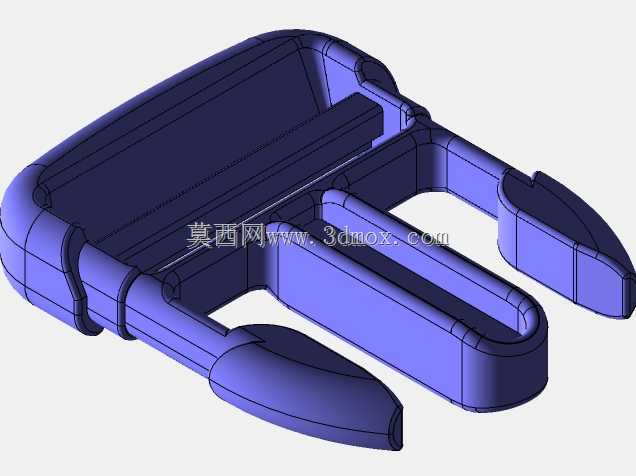

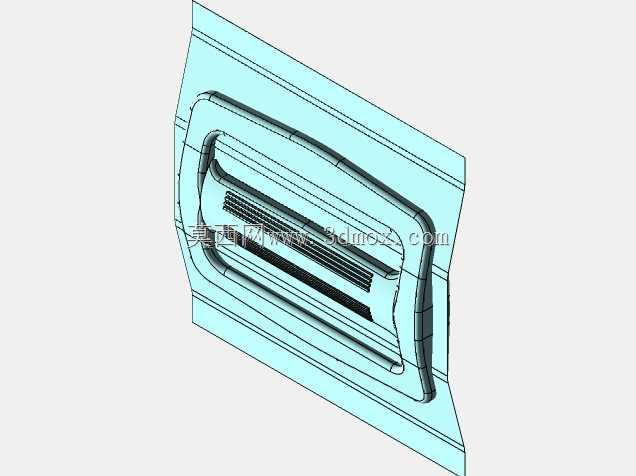

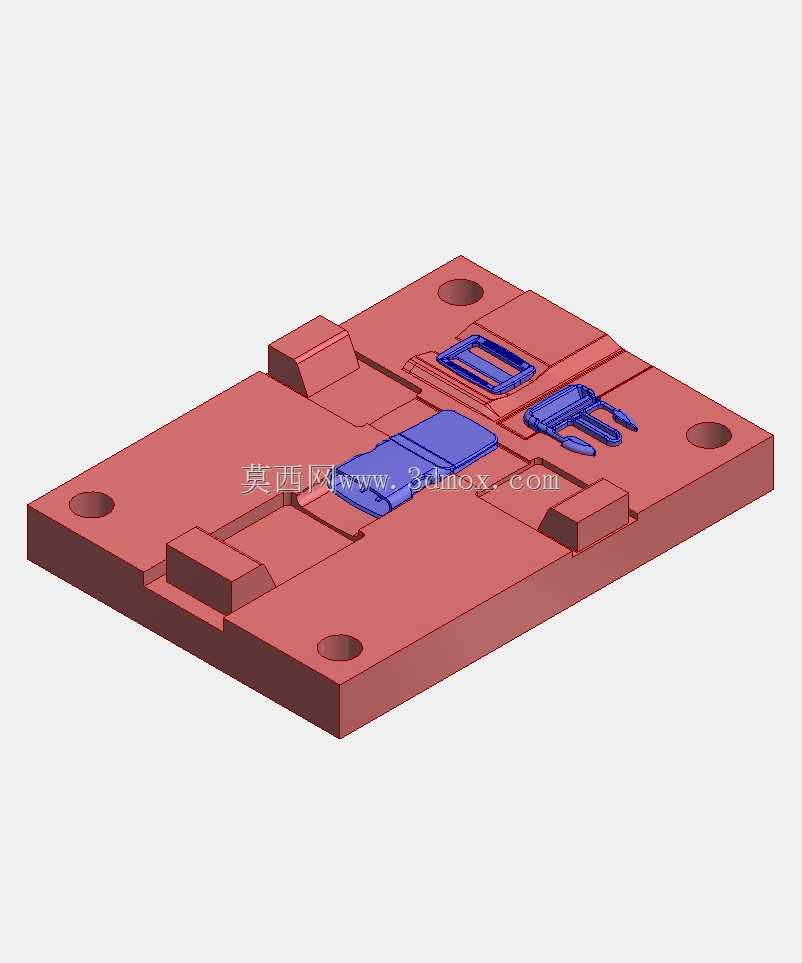

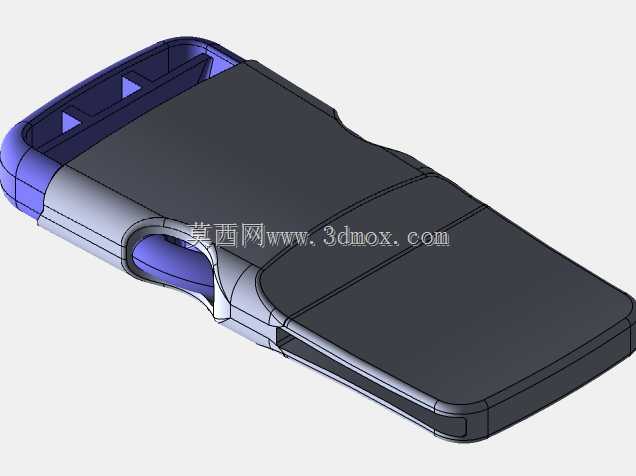

这套设计针对儿童服饰配件领域的皮带扣产品开发，核心面向儿童皮带的日常使用场景，兼顾孩童使用的安全性与佩戴便捷性，同时匹配注塑量产的工艺需求。儿童皮带扣作为服饰穿戴类的小型功能件，日常使用中需要频繁完成扣合与解锁操作，同时要避免尖锐边角划伤孩童娇嫩皮肤，还要保证足够的结构强度，承受日常拉扯、弯折的外力不会出现断裂、变形问题。设计采用一模三件的型腔布局，能够在单次注塑循环中同时成型三个成品部件，大幅提升批量生产的效率，降低单位产品的制造成本，适配中小配件类产品的规模化生产需求。整体结构围绕表面分离的分型逻辑展开，分型面的选择充分结合产品的外观造型特征，将合模痕迹隐藏在产品非外观面的衔接位置，最大程度保证成品外表面的光滑整洁，减少后续打磨、抛光的后处理工序工作量。模具的型芯部分精准匹配产品的内部卡扣结构，在成型过程中能够精准复刻出皮带扣内部的卡槽、穿带位等功能结构，保证成型后的部件可以直接完成装配，不需要额外的二次机加工。从安装边界来看，整套模具的外形尺寸适配常规卧式注塑机的装模规格，模架采用标准模胚组合，导柱、导套的定位精度能够保证合模过程中型腔与型芯的同轴度，避免出现披锋、错模等成型缺陷。冷却水路的排布围绕型腔的热量聚集区域设计，保证三个型腔内的熔体冷却速率均匀一致，让不同型腔成型出的产品收缩率保持统一，确保成品尺寸的一致性。顶出结构采用分布均匀的顶针布局，顶出力作用在产品的非外观受力位置，避免顶出过程中在产品表面留下顶白、顶痕等外观缺陷，同时保证产品可以平稳脱模，不会出现翘曲变形的问题。整套设计充分考虑了儿童用品的安全属性，所有成型对应的产品边角都做了圆弧过渡处理，没有尖锐的棱角结构，同时模具的脱模斜度设置合理，既保证成型后产品可以顺利脱出，也不会影响产品的装配精度与使用手感。
