基于二维图纸设计的塑料密封外壳结构

这款塑料密封外壳主要应用在小型机电传动、低压流体控制类设备的防护场景中，常见于小型园林工具的动力端防护、家用小型水泵的腔体封装、桌面级小型传动机构的外罩防护，能够为内部的传动组件、电控元件提供可靠的物理防护与密封阻隔，避免外界粉尘、水汽、飞溅杂物侵入内部构件，延长内部核心部件的使用寿命，同时也能隔绝内部运转构件与外部接触，规避使用过程中的机械磕碰、误触风险。

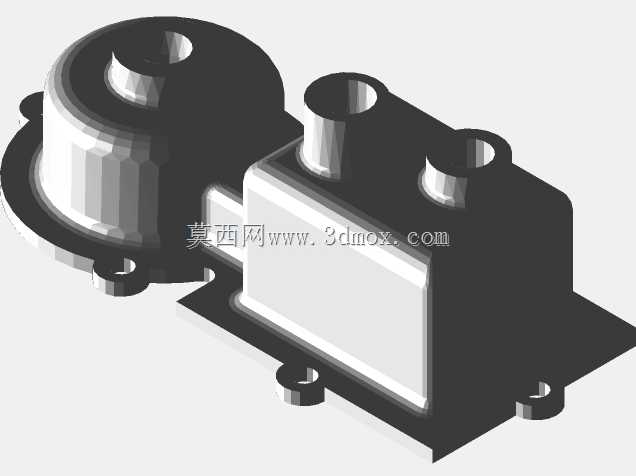

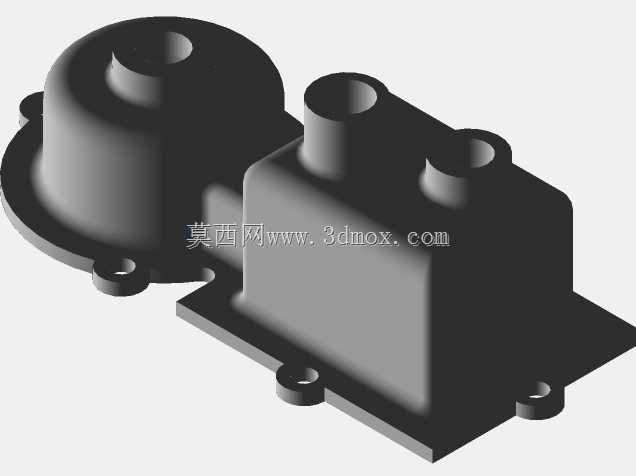

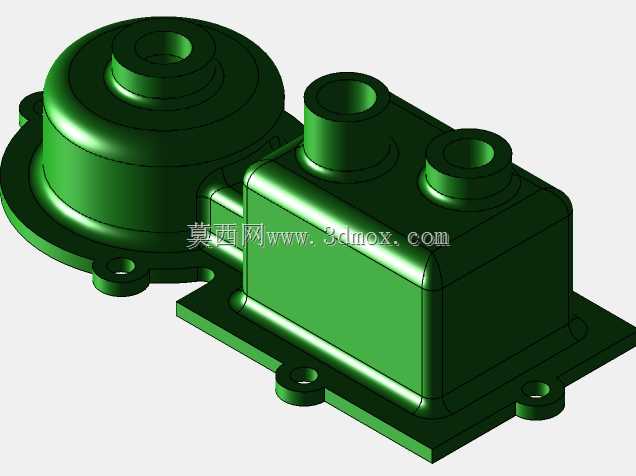

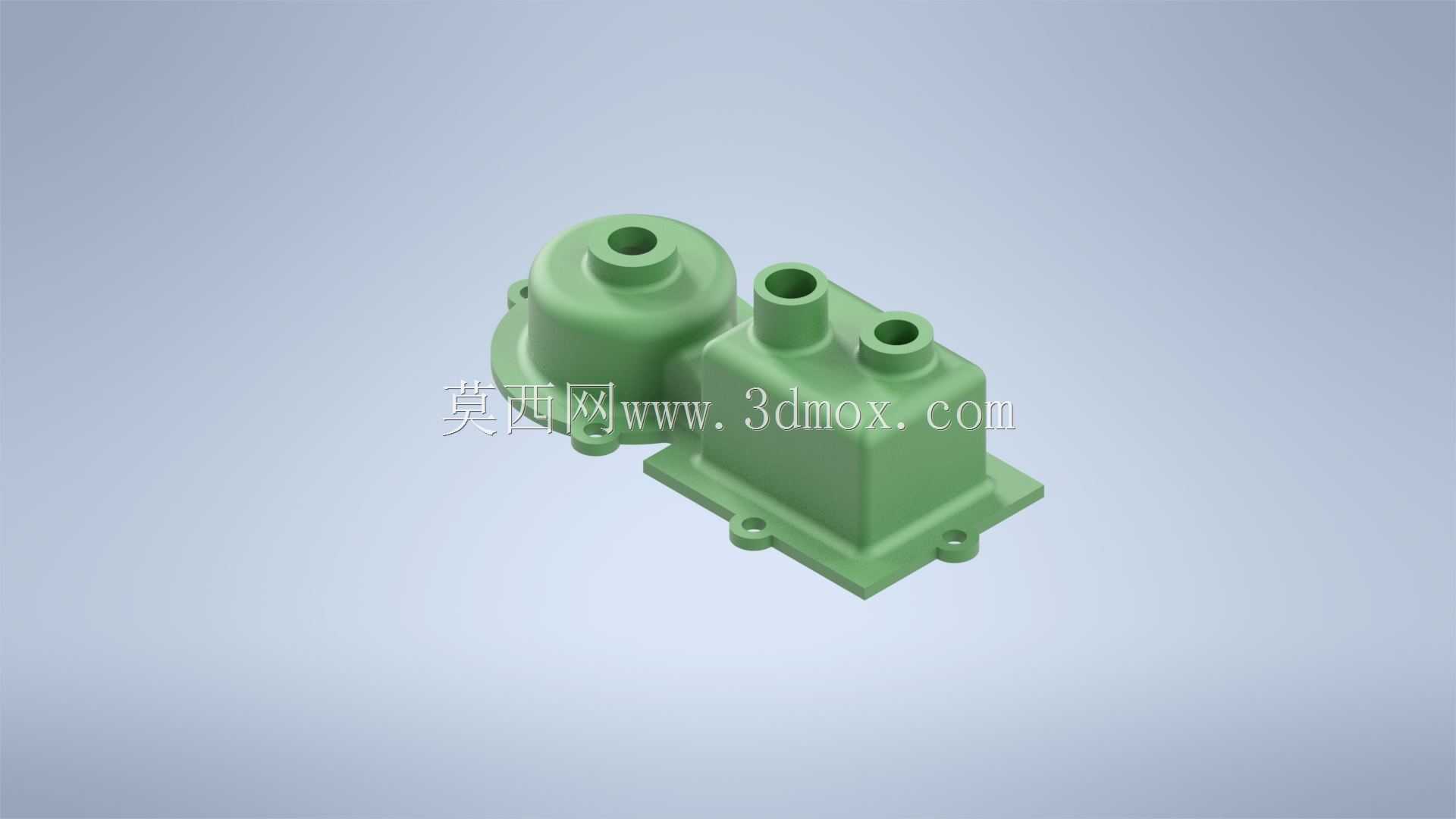

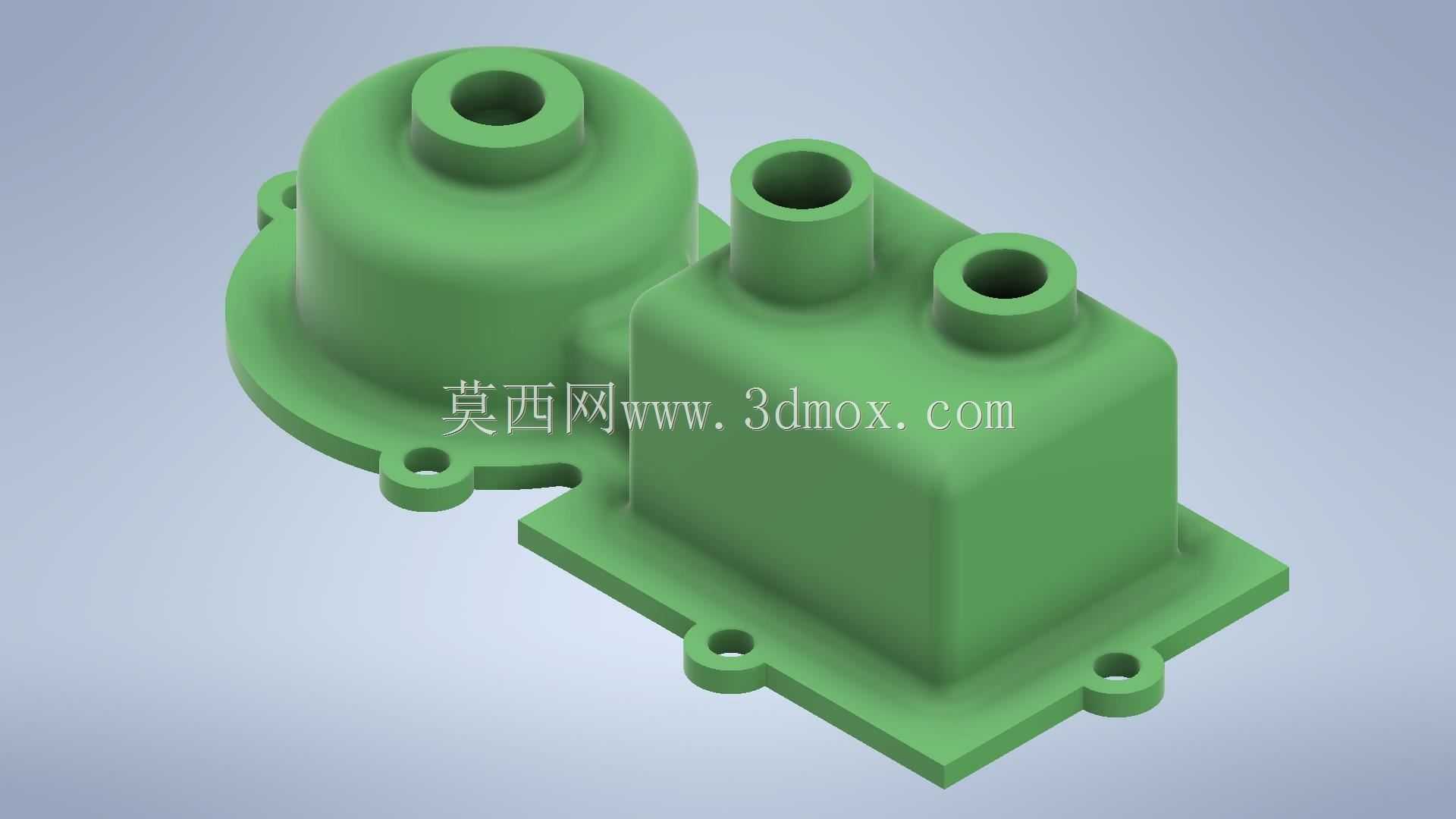

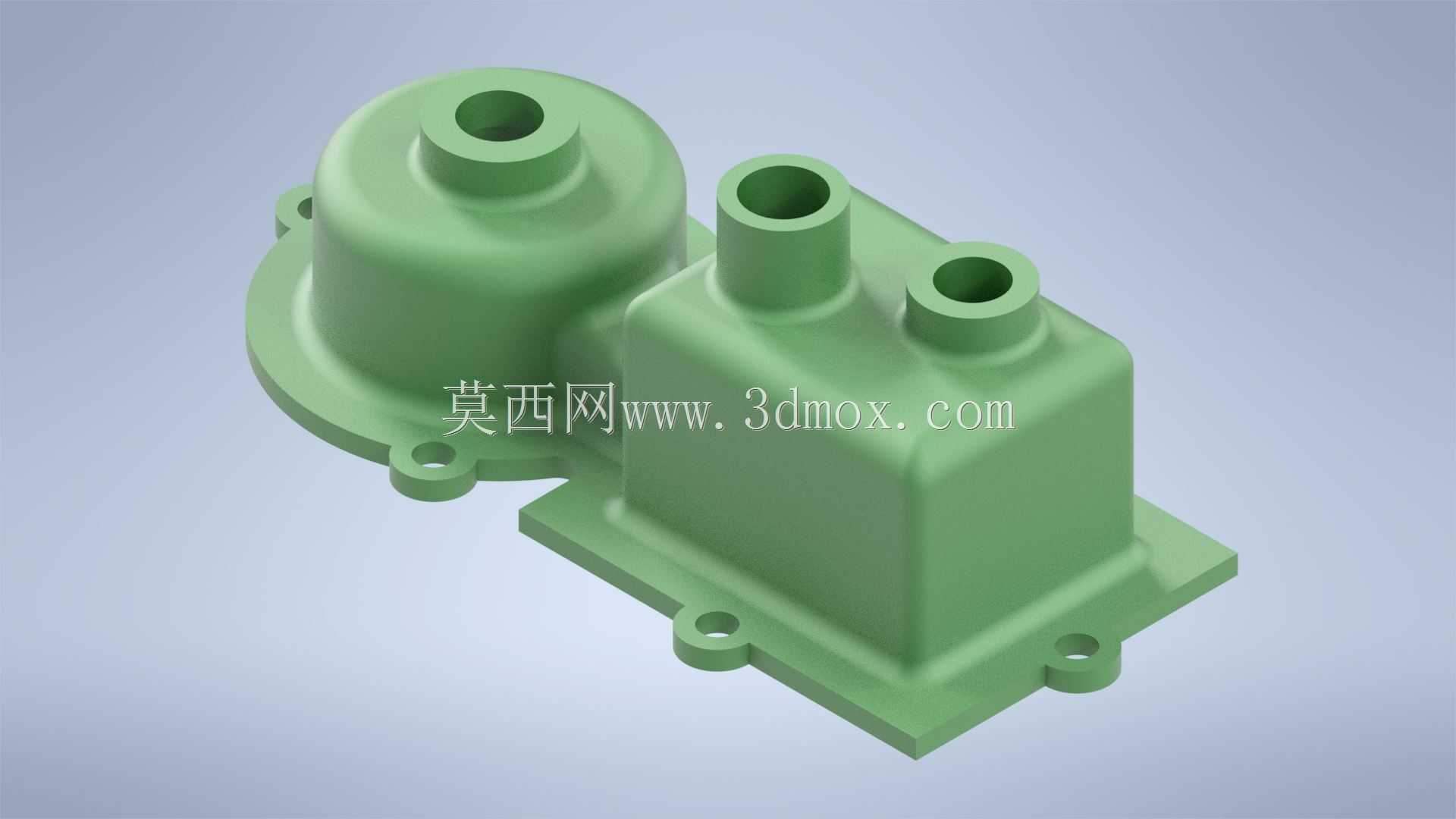

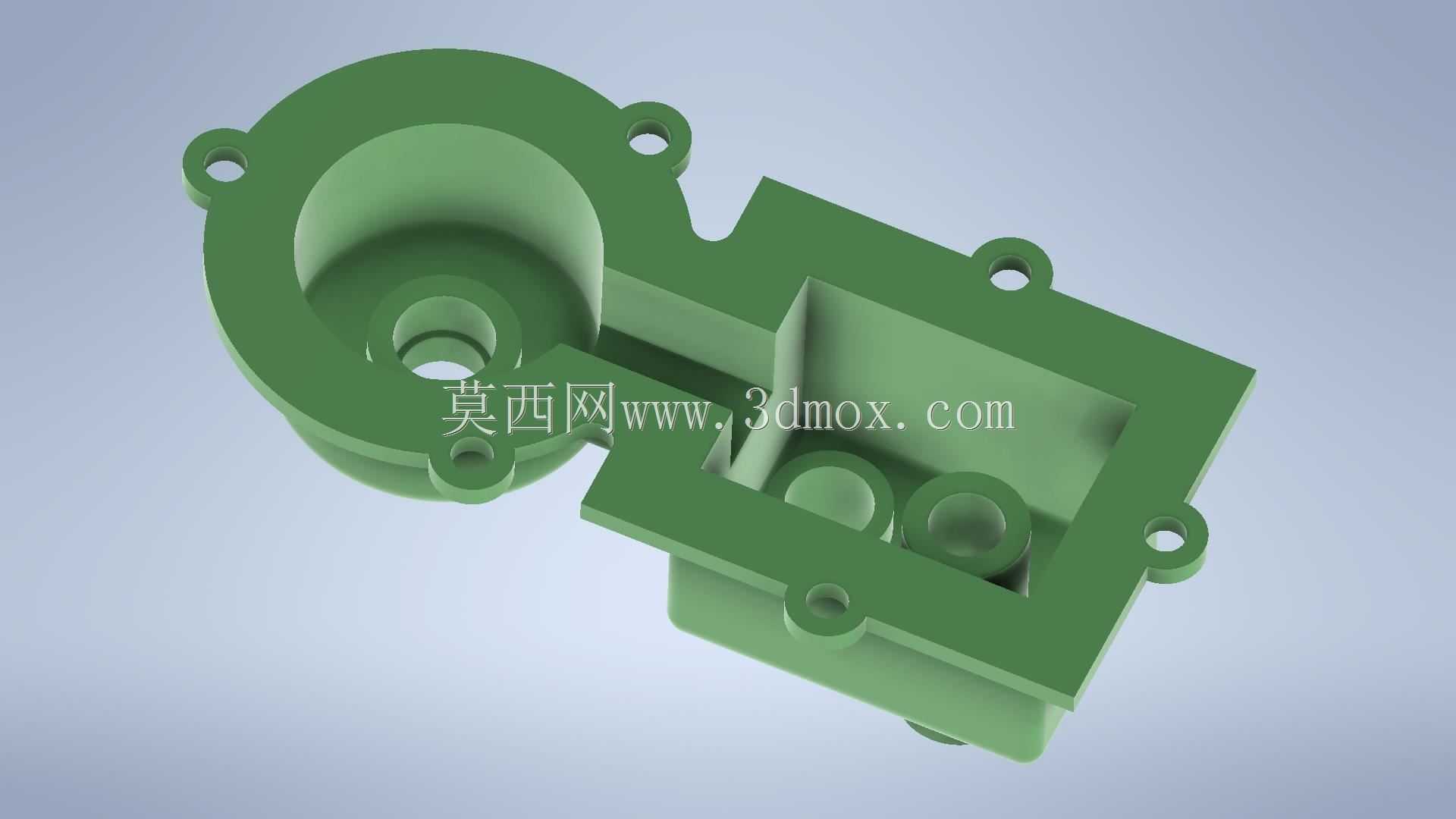

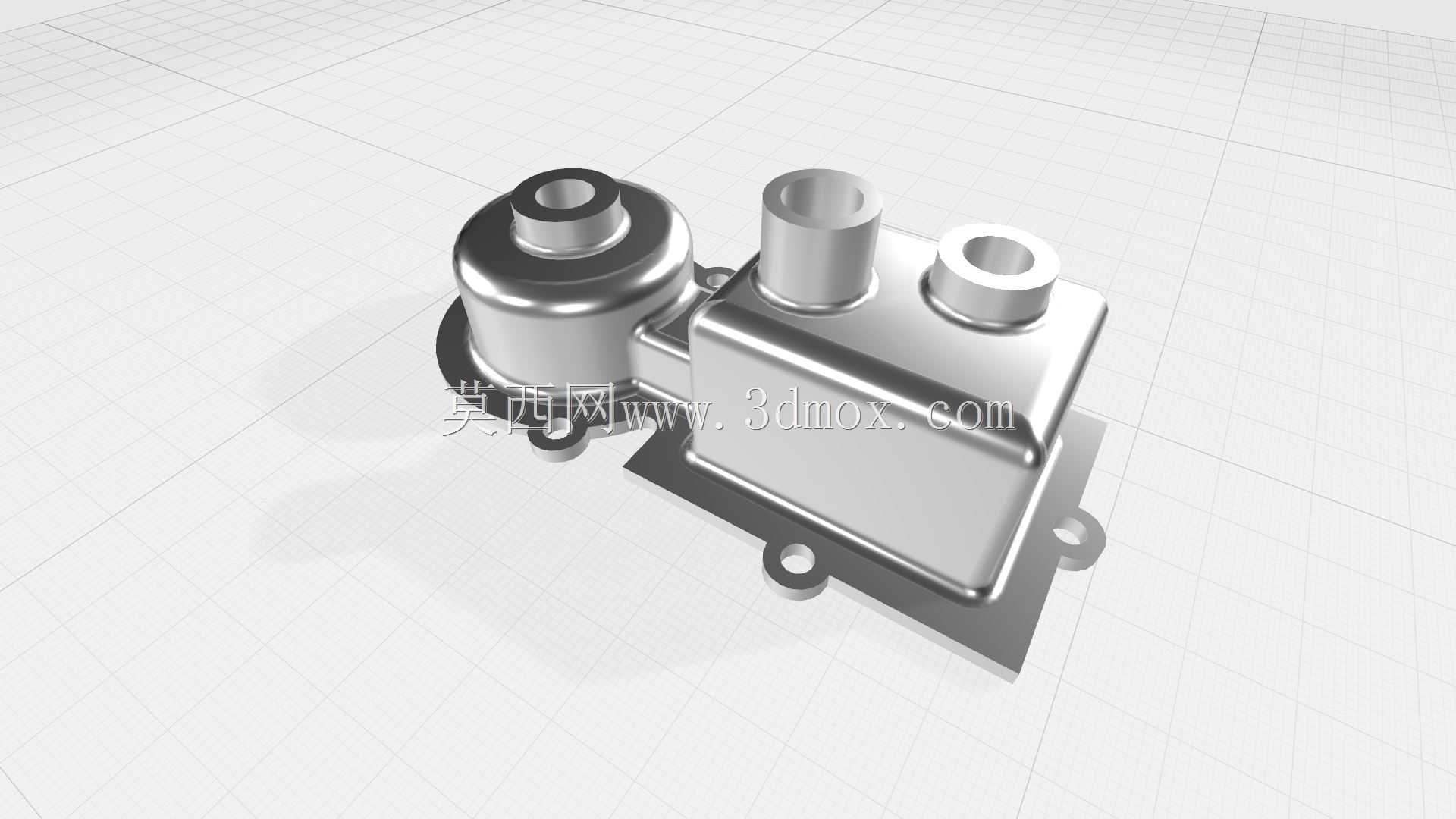

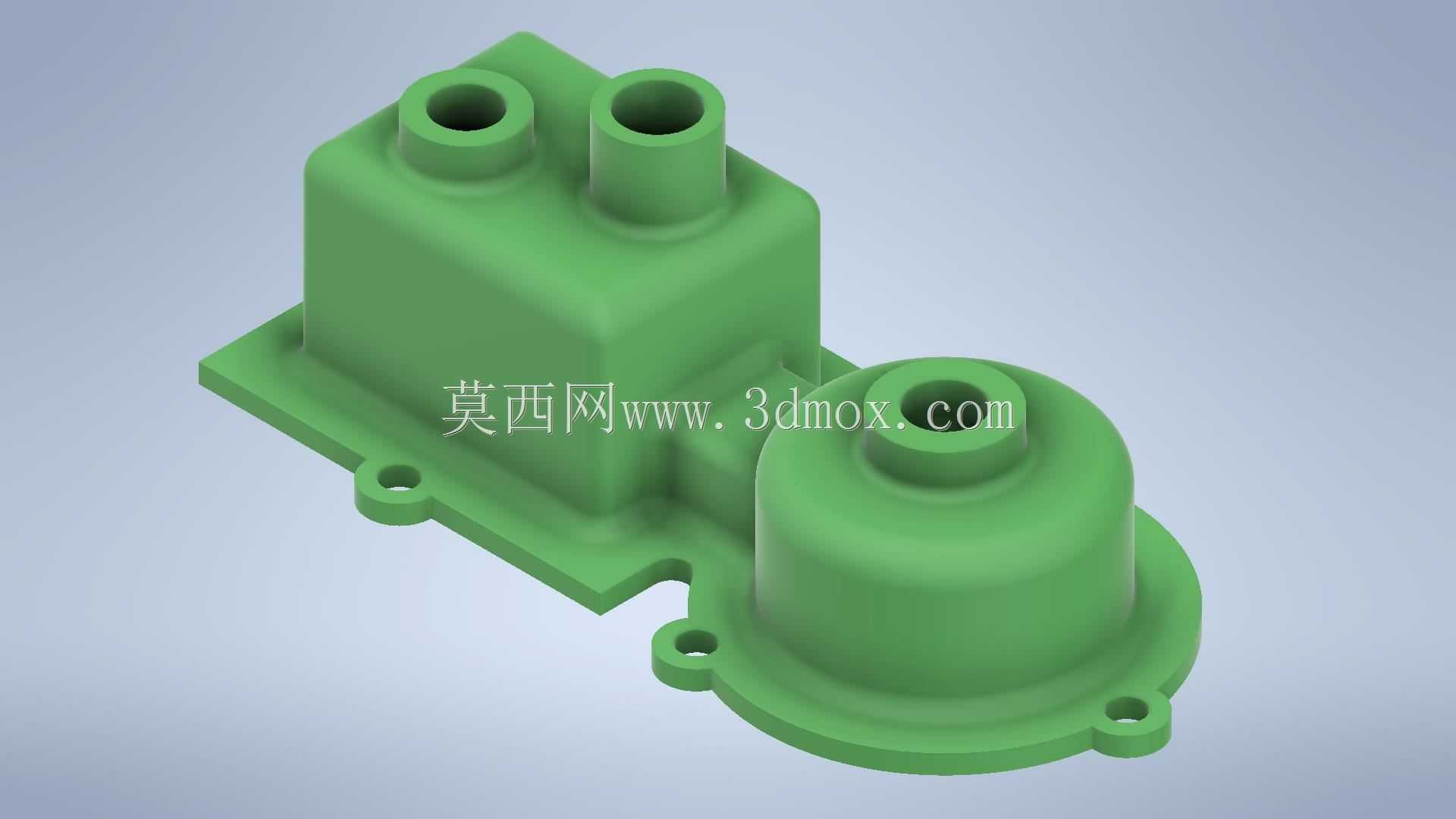

从功能特性来看，该外壳采用一体化分腔式结构设计，左侧为大容积圆形腔室，主要用于容纳体积较大的传动齿轮组、小型动力叶轮或者回转类核心构件，腔室顶部的同轴凸台接口可用于对接动力输入轴、外接管路或者安装密封端盖，凸台的加厚设计能够提升接口处的结构强度，避免装配或者长期受力后出现开裂变形。右侧为方形功能腔，可用于布置小型控制元件、接线端子或者次级传动组件，顶部两个不同高度的圆柱形接口可分别作为走线通道、流体进出通路或者排气结构，高低错落的布局能够避免不同通路之间的干涉，也方便外部管线的排布安装。底部延伸出的带安装孔法兰边，能够通过螺栓快速将整个壳体固定在设备基座上，安装孔的位置经过对称布局设计，可适配多数常规小型设备的安装点位，不需要额外定制转接支架。

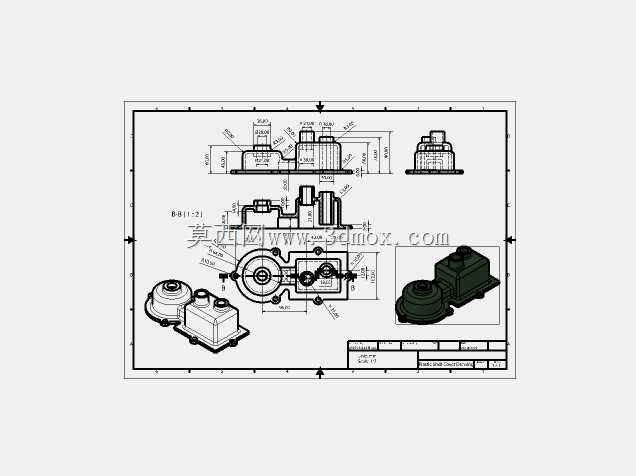

设计过程中完全依托二维图纸的尺寸标注进行三维还原，首先对二维图纸中的各个视图尺寸进行逐一核对，明确各个腔室的内部净空尺寸、壁厚参数、接口的配合公差，优先保证内部构件的装配空间充足，同时将整体壁厚控制在均匀合理的区间，避免注塑生产过程中出现缩痕、翘曲等成型缺陷。外壳的所有转角位置都做了圆角过渡处理，既能够降低注塑成型时的应力集中问题，也能减少使用过程中尖锐边角带来的磕碰损伤。各个接口的端面都设计了平齐的密封面，可配合密封圈实现端面密封，满足IP54以上的防护等级要求。

从安装边界来看，整个壳体的底部法兰为矩形安装基准，四个安装孔分别布置在法兰的四个边角位置，安装时只需要在基座上对应位置预留对应规格的螺纹孔即可完成固定，壳体整体向外突出的接口都在法兰投影范围的合理区间内，不会和周边相邻的其他构件产生位置干涉，外部管线对接时也预留了足够的操作空间，方便后期的维护拆装。
