双耳环安装式拉杆型液压缸结构设计

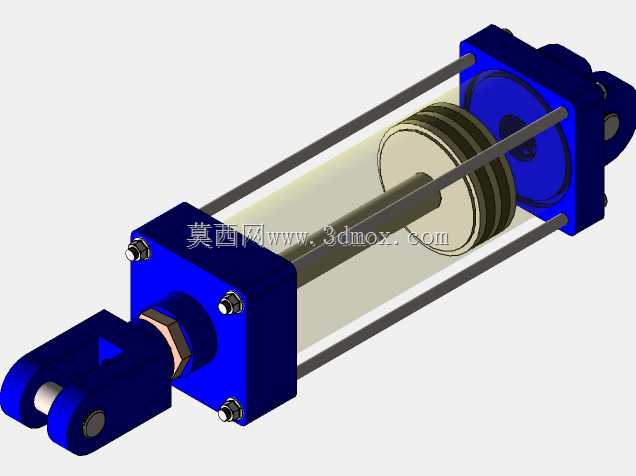

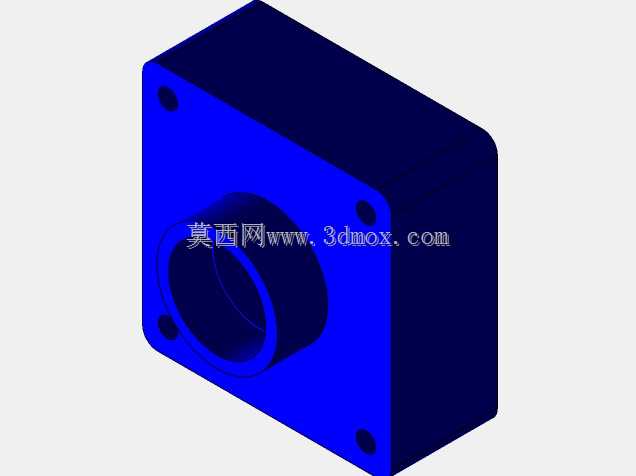

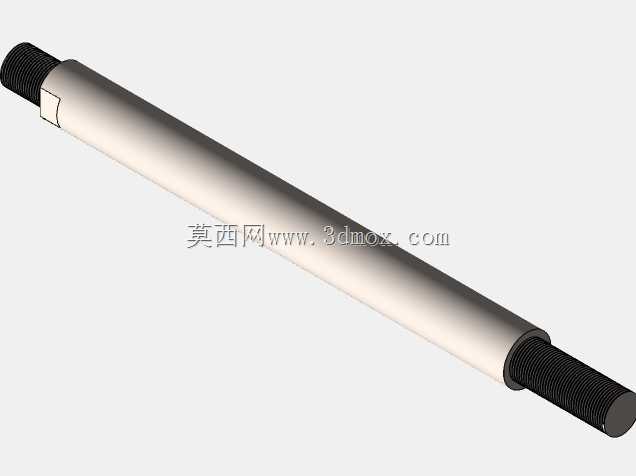

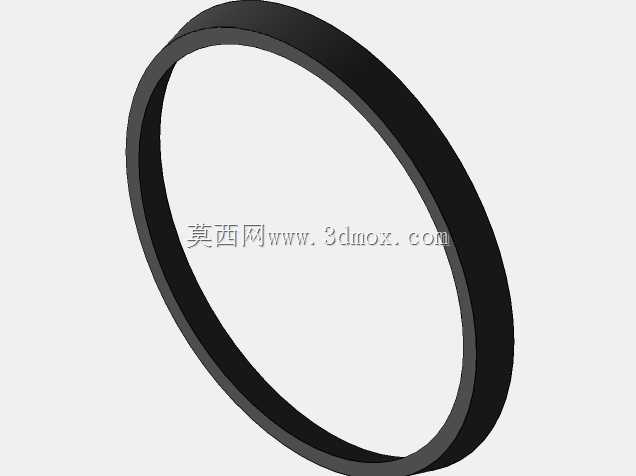

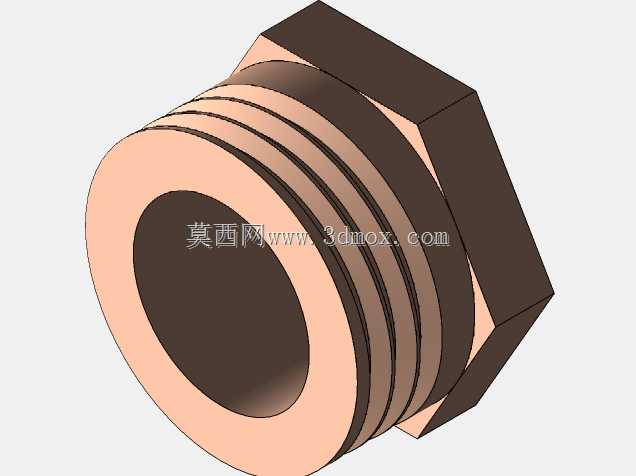

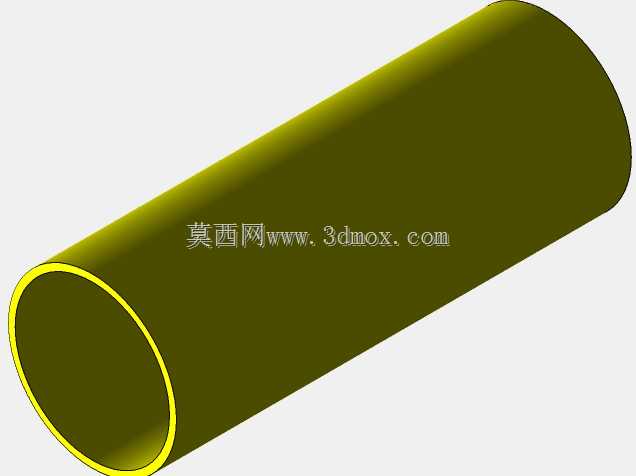

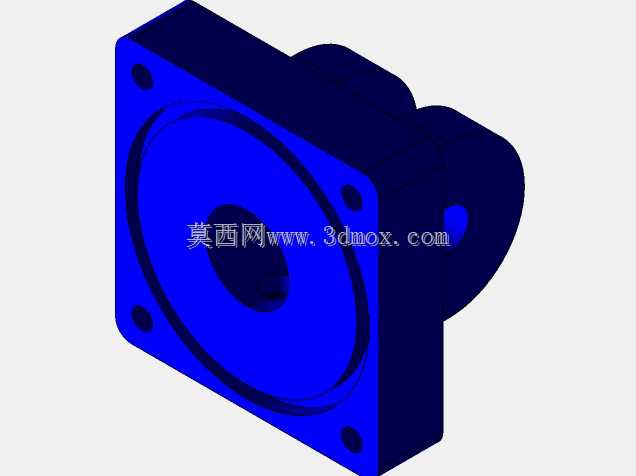

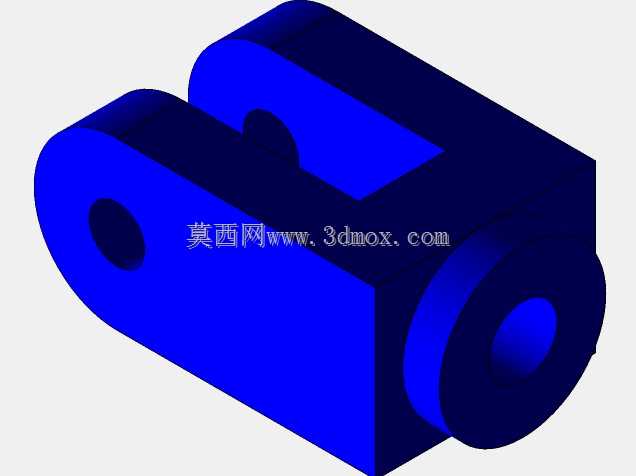

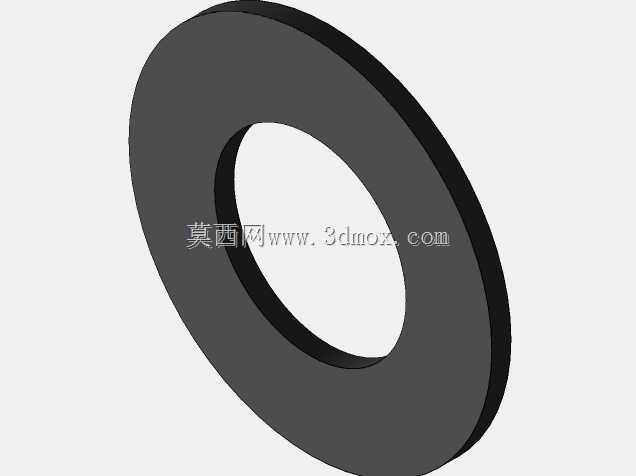

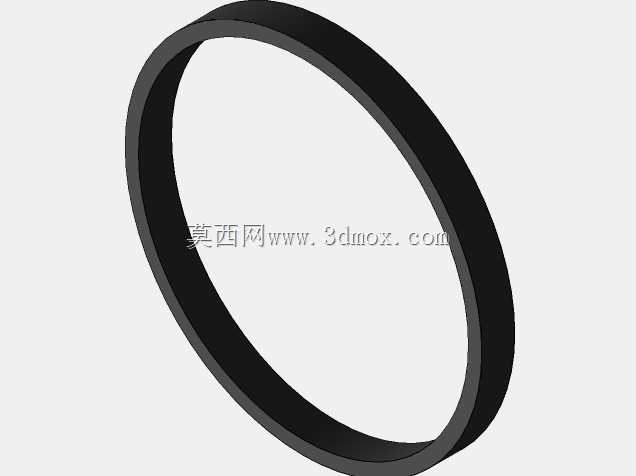

液压缸作为液压系统核心的直线执行元件，广泛应用在工程机械的作业臂驱动、建筑施工设备的负载顶升、制造产线的工装夹紧推送、土木施工的模板支顶调整等场景中，能够将液压油的压力能稳定转换为往复直线运动的机械能，相比电驱推杆具备输出推力大、过载保护简单、运行平稳抗冲击的优势，尤其适合重载、高频往复、工况复杂的作业环境。这款拉杆式双耳环安装液压缸，采用经典的四拉杆锁紧缸筒结构，前后端盖通过四根高强度拉杆预紧固定，缸筒选用高精度冷拔无缝管加工，内壁珩磨至镜面粗糙度，既保证活塞运动的密封贴合度，又能降低往复摩擦损耗，延长密封件使用寿命。前端采用可拆卸式端盖设计，搭配导向铜套与防尘圈组合结构，既为活塞杆提供精准的径向支撑，避免活塞杆受侧向力出现偏磨，又能阻挡外界粉尘、泥水进入缸体内部，适配户外多尘潮湿的作业工况。活塞杆表面做硬铬镀层处理，硬度高、耐磨耐腐蚀，前端配置双耳环铰接安装座，可通过销轴与负载端铰接，能够自动补偿安装过程中的微小角度偏差，避免缸体承受附加径向力导致的密封过早损坏。后端同样采用铰接式耳环结构，安装时可将缸体尾部与设备机架铰接，让整个油缸在伸缩过程中可随负载摆动，适配作业臂、翻转机构这类需要随动作调整角度的安装场景。设计过程中优先考虑了密封系统的可靠性，活塞部位配置格莱圈与导向环组合，既保证高低压下的密封性能，又避免活塞与缸筒直接金属接触；端盖部位的密封采用唇形密封圈与防尘圈的组合，在高压工况下唇口可自动张开贴紧密封面，低压工况下也能保持良好的密封效果，减少内泄外漏问题。整体结构的安装边界经过优化，拉杆外凸尺寸控制在最小范围，缸体最大外径适配常规安装空间，前后耳环的销轴孔径与同推力等级的标准油缸通用，可直接替换同规格的现有产品，无需改动设备原有安装结构。在功能特性上，这款油缸可根据系统压力调整输出推力，双向进油即可实现活塞杆的伸出与缩回动作，运行速度可通过流量阀灵活调节，行程范围内可在任意位置锁定，搭配液压锁还能实现负载长时间保持，不会出现负载沉降问题，完全满足重载举升、精准推送、夹紧定位等不同工况的使用需求。
