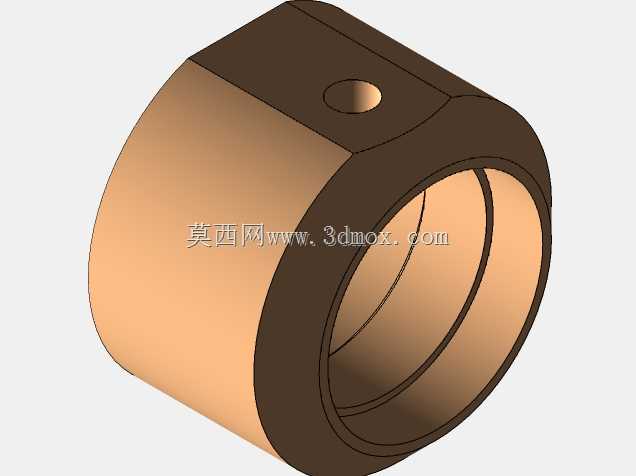

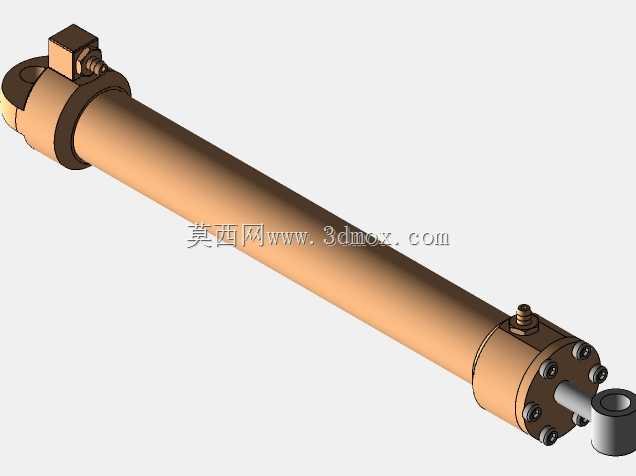

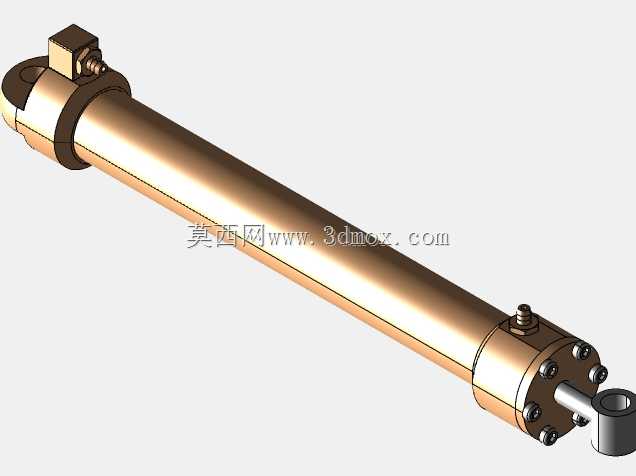

RC系列液压管路过滤装置结构设计

这款RC液压过滤装置主要应用于各类中低压液压传动系统的管路前端，在工程机械、冶金设备、注塑成型设备、农业机械的液压回路中承担核心油液净化作用，能够在液压油进入精密控制阀、执行油缸之前，拦截油液内混杂的金属磨屑、橡胶残渣、外界侵入的粉尘颗粒等杂质，避免杂质刮蹭阀体内壁、堵塞节流口、加速液压泵与密封件的磨损，有效延长整套液压系统的维护周期与核心元件使用寿命。

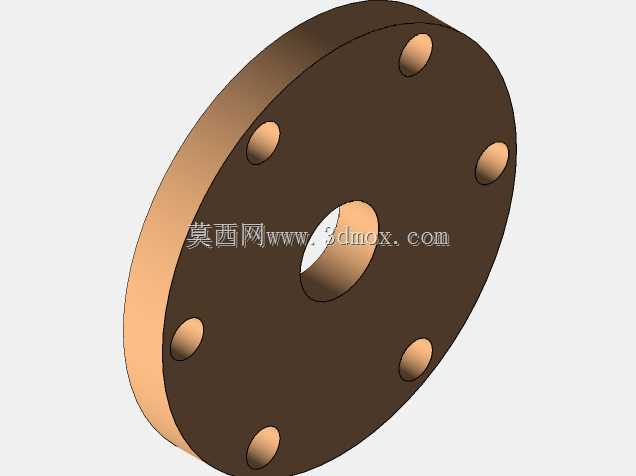

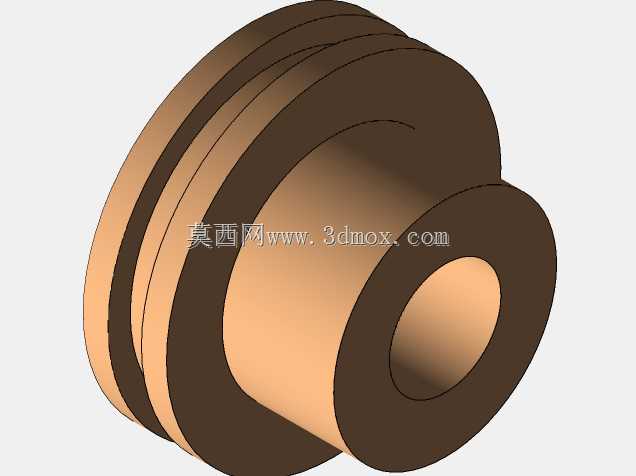

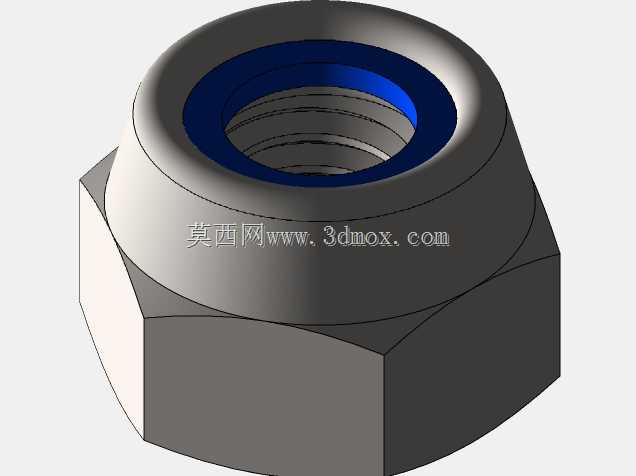

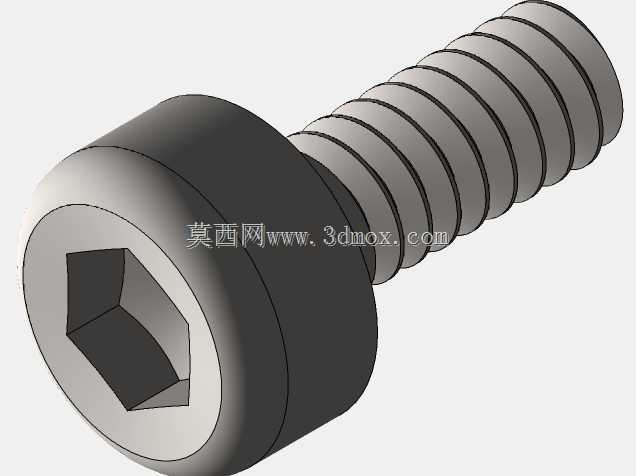

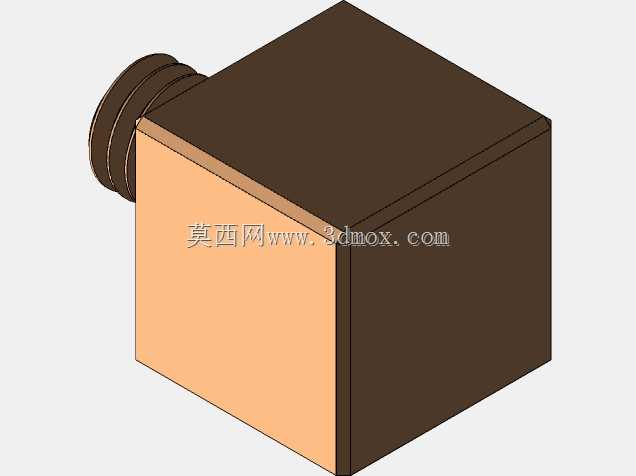

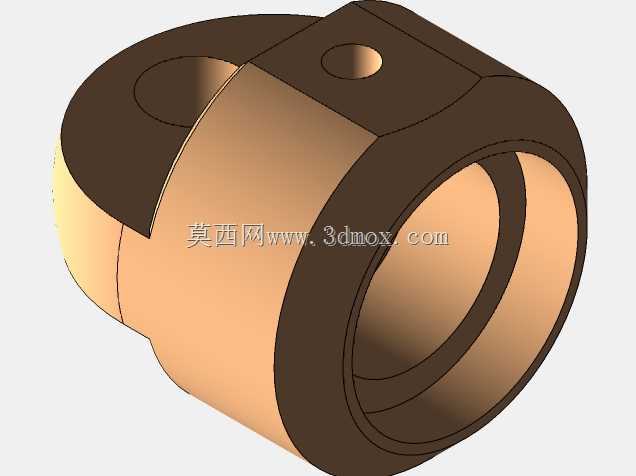

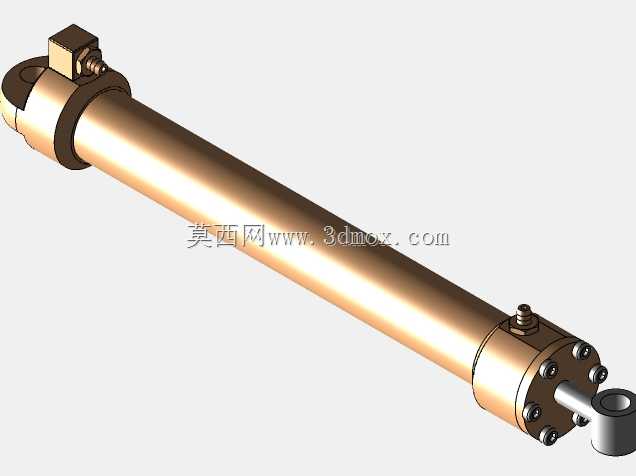

从功能设计来看，该款过滤器采用直通式轴向流道结构，油液从侧部进油口进入滤腔后，沿筒体轴向穿过滤芯完成杂质拦截，净化后的油液从端部出油口送入下游回路，整体流道压损小，通流能力稳定，适配额定流量下的连续工作场景；筒体两端采用法兰螺栓紧固的端盖结构，无需复杂专用工具即可完成端盖拆卸，方便后续更换内部滤芯、清理沉积在滤腔底部的杂质，日常维护操作门槛低。侧部设置的安装座预留了标准安装孔位，可直接通过螺栓固定在设备机架或液压站的安装面板上，安装时无需额外设计定制支架，适配多数常规液压站的布局空间。

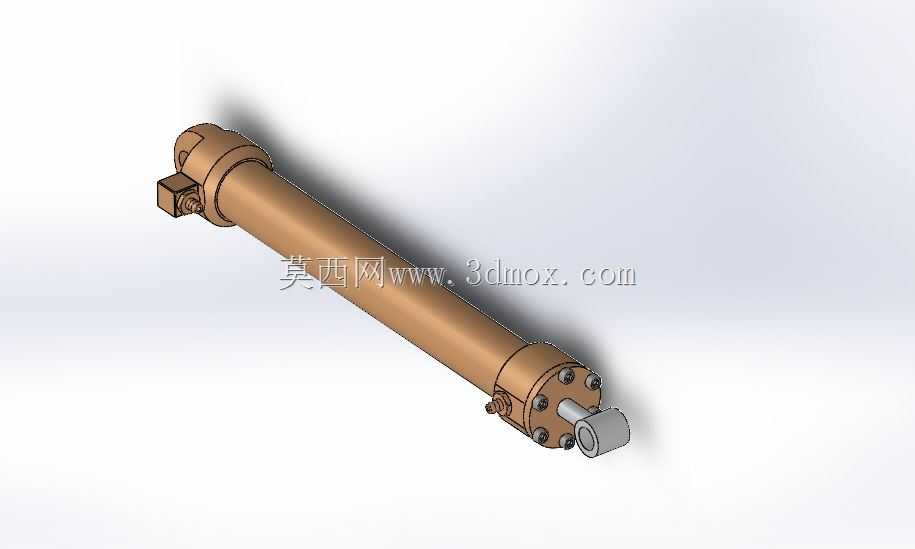

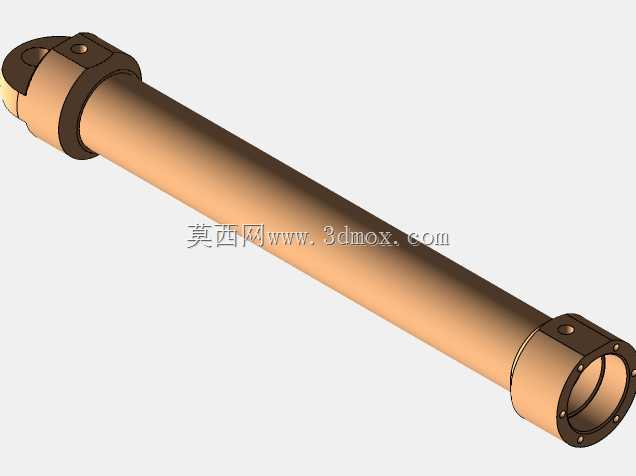

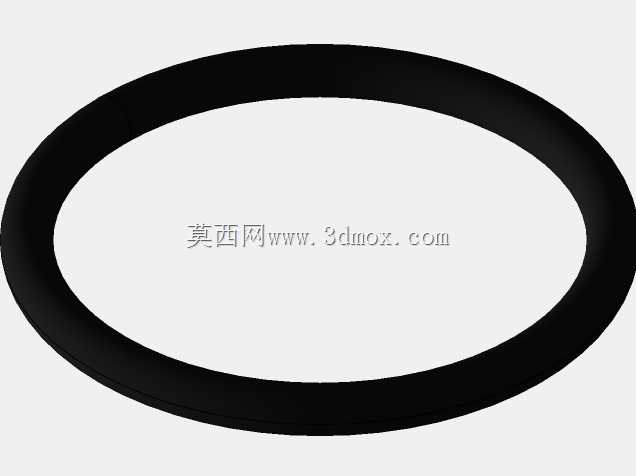

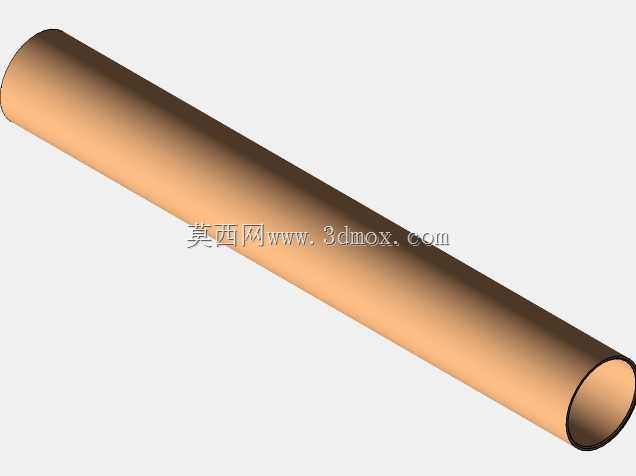

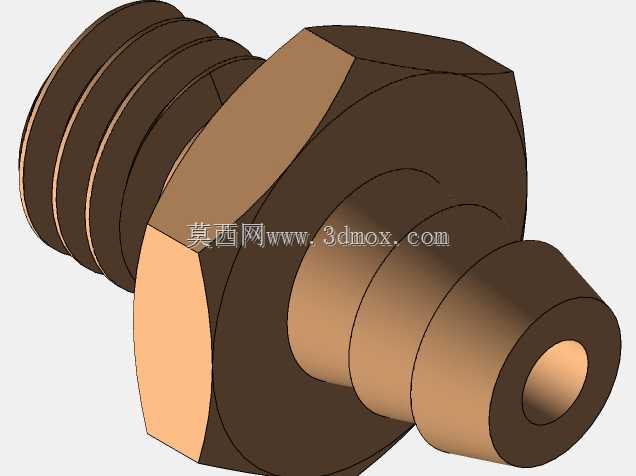

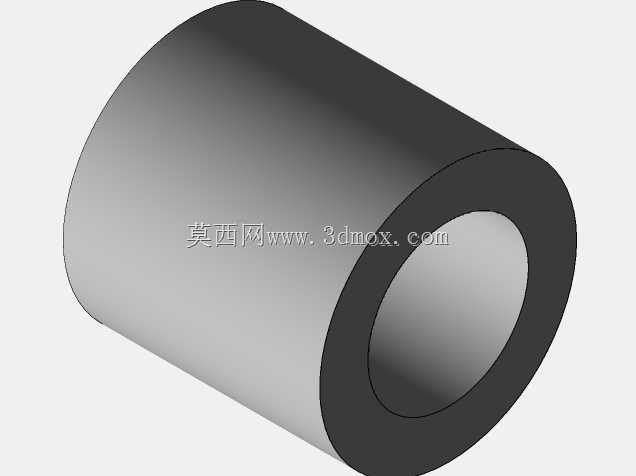

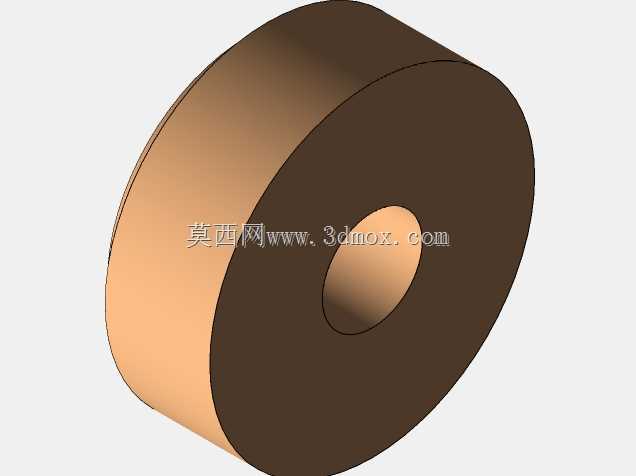

外形设计上采用细长圆柱筒体结构，整体径向尺寸紧凑，不会占用过多液压站的横向安装空间，轴向长度可根据不同过滤精度、不同流量等级的滤芯需求做对应调整，进出油口采用标准液压管接头连接规格，可直接适配市面通用的液压油管与接头配件，无需额外加工转换接口。设计阶段充分考虑了液压系统的压力波动工况，筒体壁厚经过强度校核，能够承受回路内的常规压力冲击，端盖处的密封结构采用耐油橡胶圈密封，可在常规矿物液压油的工作温度范围内保持可靠密封性能，杜绝渗漏问题。安装边界上，该过滤器预留了足够的操作空间，端盖拆卸方向无结构遮挡，滤芯更换时无需拆解周边相邻管路，可直接完成维护操作，适配各类紧凑型液压站的布局需求，在保证过滤性能的前提下尽可能压缩了安装占用空间，能够适配不同装机空间的设备改造与全新装机场景。
