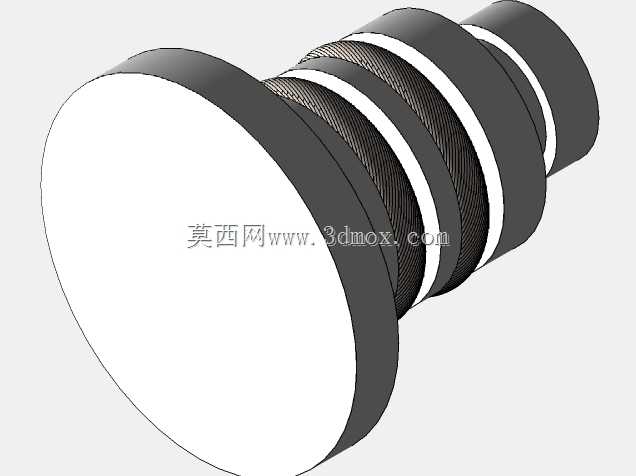

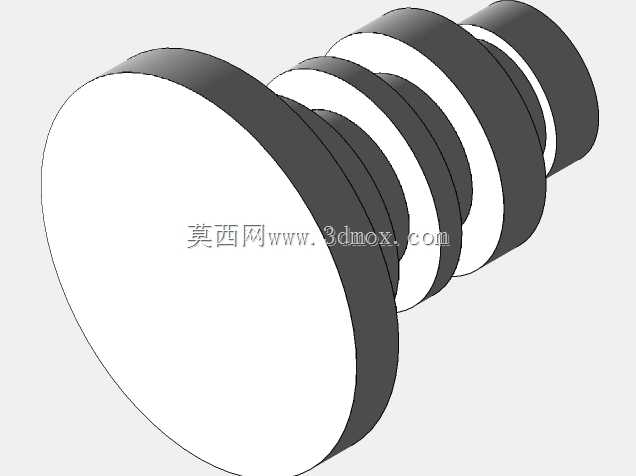

埃克索过滤装置结构设计

该过滤装置主要面向工业流体管路系统的净化场景，可适配液压系统、润滑管路、小型给排水管线等多种应用环境，核心作用是截留流体介质中的固体颗粒杂质，避免杂质进入下游精密元件造成磨损、卡滞或流道堵塞，保障整套管路系统的运行稳定性与元件使用寿命。从功能特性来看，这款过滤装置采用多级阶梯式的腔体结构设计，不同直径的环形腔体可对应不同精度的过滤层级，流体从大端入口进入后，会依次经过各层过滤结构，逐步分离不同粒径的杂质，相比单级过滤结构，容污量提升明显，可有效延长维护周期，降低日常运维的频次与成本。设计过程中优先考虑了安装适配性与流体阻力的平衡，整体采用同轴回转体结构，一端为大直径的端盖结构，可直接对接大口径管路的法兰安装位，另一端为小直径的外伸接口，可适配小规格的快插或螺纹连接管路，无需额外加装变径接头即可完成不同管径管路的过渡连接，大幅降低安装环节的配件成本与装配工作量。外形尺寸方面，整体轴向长度控制在常规管路安装的预留空间范围内，最大直径处的端盖结构预留了标准的安装孔位，可直接匹配市面通用的管路法兰安装尺寸，安装边界无需额外预留过大的操作空间，即使在紧凑的设备内部管路布局中也能顺利布置。结构细节上，各环形台阶的过渡位置均做了圆角处理，避免流体经过时产生湍流与局部压损，同时减少杂质在台阶位置的沉积残留；端盖位置设计了密封槽位，可适配标准O型密封圈，安装后可保证腔体的密封性能，避免流体渗漏；内部过滤元件的安装位采用卡槽式设计，后期维护时无需专用工具即可快速拆卸更换滤芯，操作门槛低，适合一线运维人员快速完成维护作业。这款过滤装置的结构设计兼顾了过滤效率、安装适配性与维护便捷性，可广泛应用于中小型工业设备的流体管路系统中，为介质清洁度提供可靠保障。
