紧凑型RC旋转液压阀结构设计

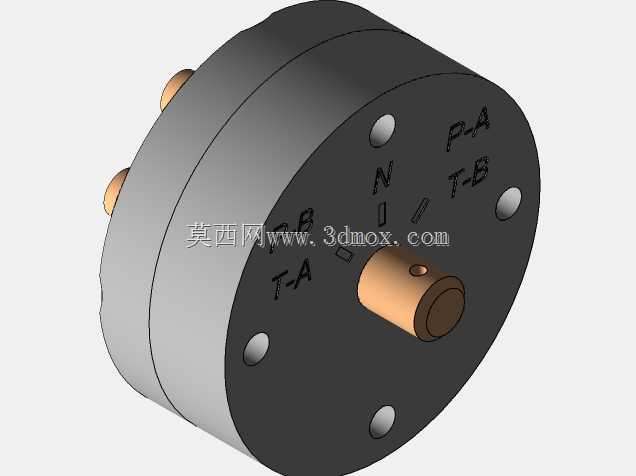

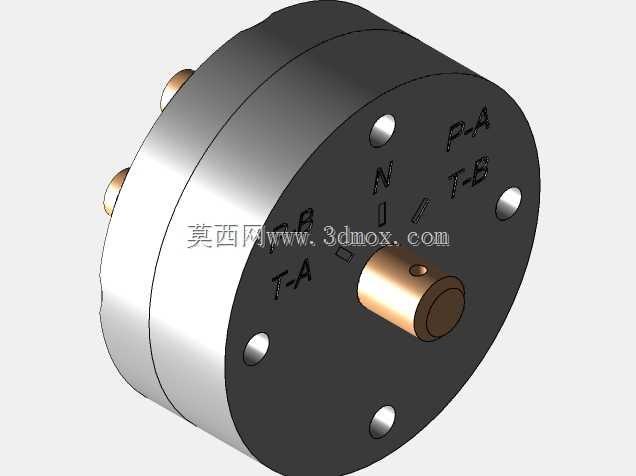

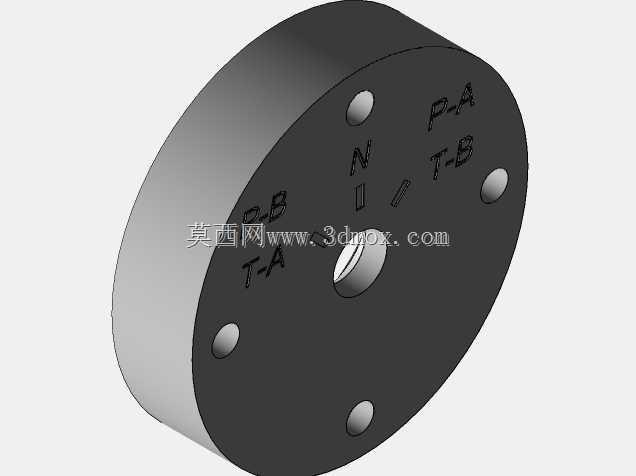

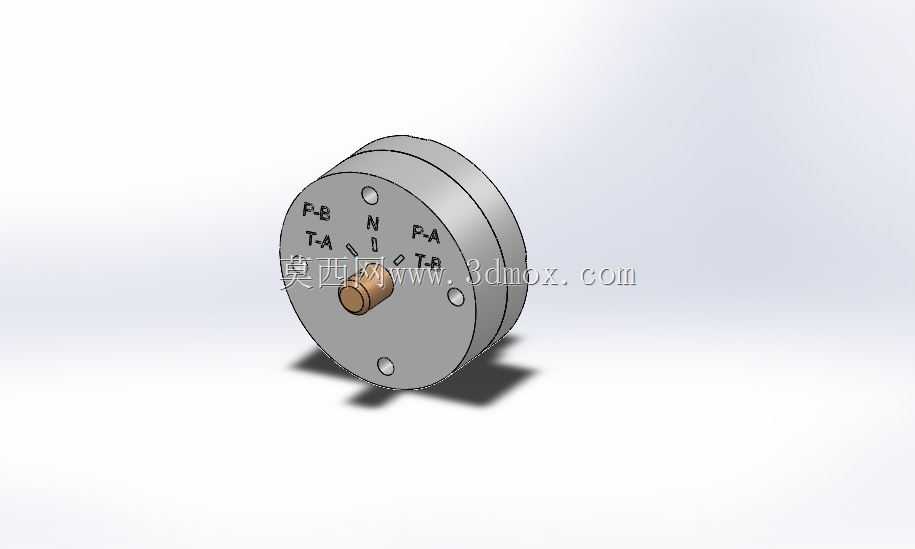

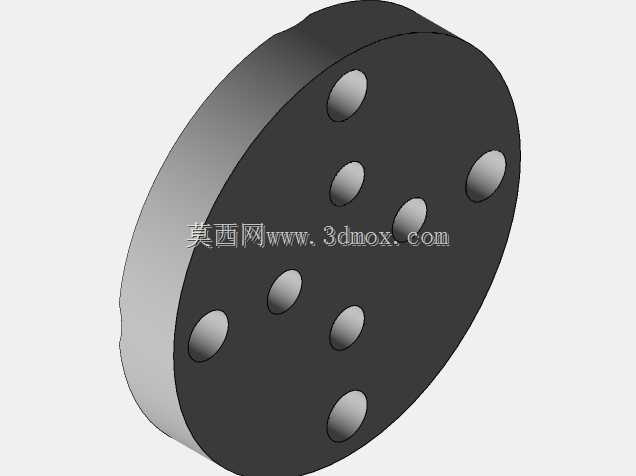

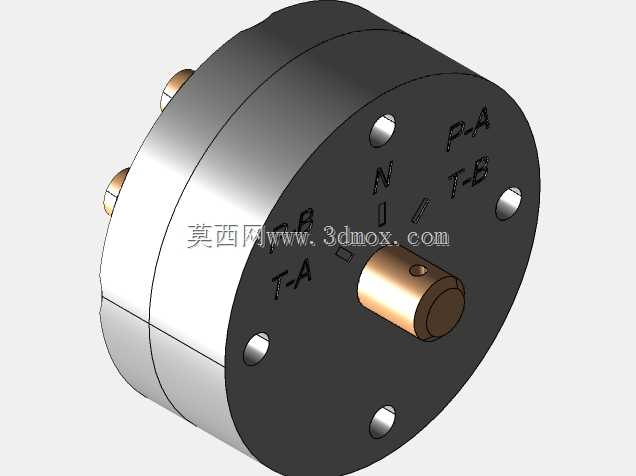

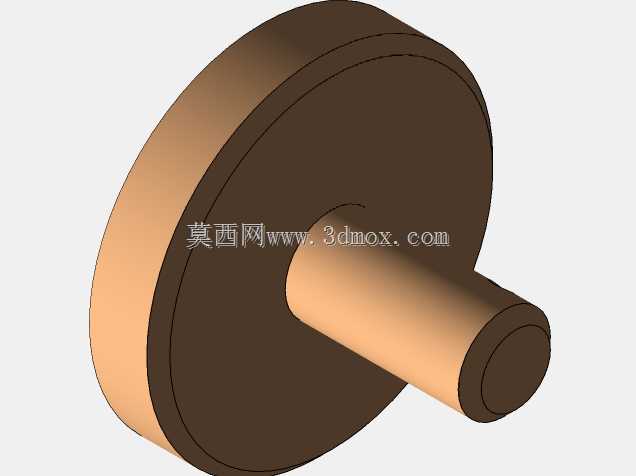

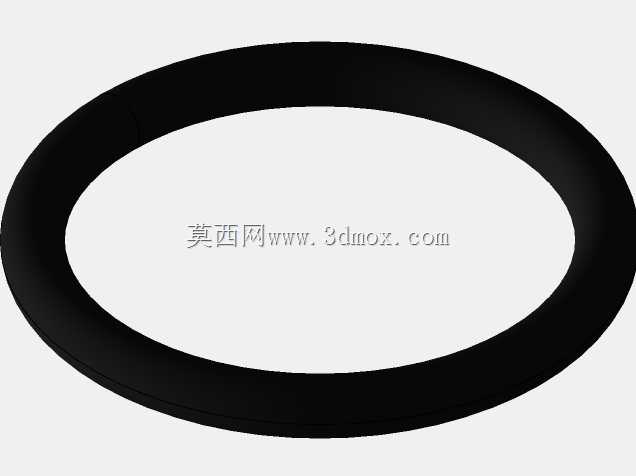

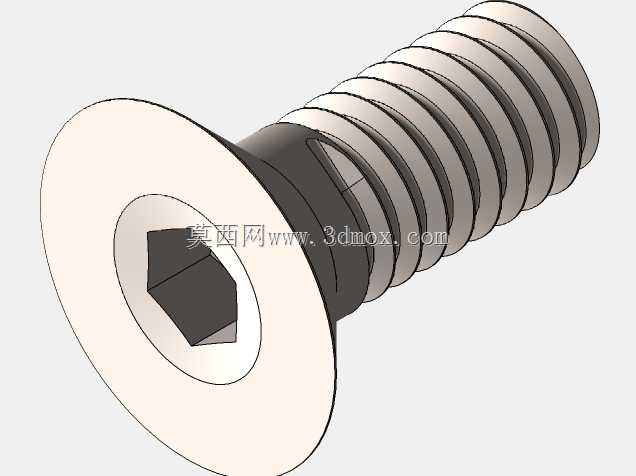

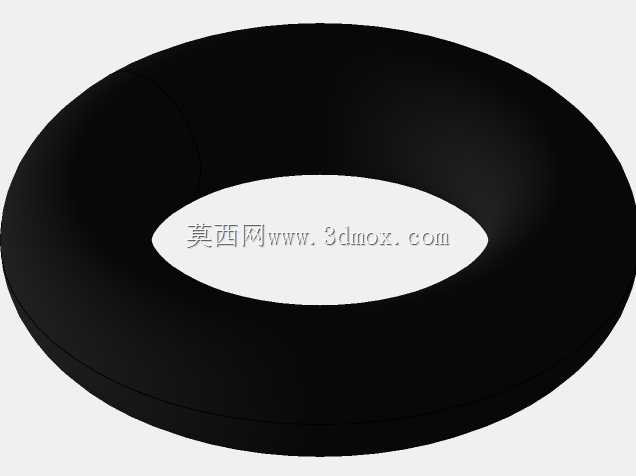

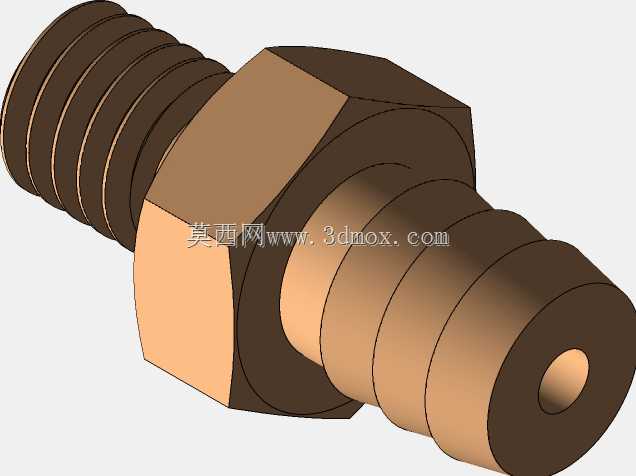

这款RC旋转液压阀是液压控制系统中用于油路通断、流向切换的核心控制元件，主要应用于小型液压站、工程机械液压支路、自动化液压工装夹具、小型液压机具的控制回路中，在需要紧凑安装空间、多油路集成切换的场景下具备突出适配性。该阀采用圆盘式扁平结构设计，整体为圆柱状薄型阀体，轴向尺寸短，径向布局规整，可直接贴装在液压阀块或设备安装面板表面，安装孔位沿阀体圆周均匀分布，无需额外预留大尺寸操作空间，适配狭小安装舱内的集成布局需求，阀体伸出的驱动轴可适配旋钮、拨杆、小型伺服驱动等多种操控方式，满足手动调节、电控自动切换的不同使用需求。阀体端面清晰标注各油路接口标识，包含压力油口、回油口、两路工作油口，可实现两路工作油路的压力油供给、回油通路切换，在旋转调节过程中可精准控制不同油路的通断状态，切换过程中油路密封可靠，无内泄串油问题，额定工作压力下可稳定维持油路压力，保障下游液压执行元件的动作精度。设计阶段采用整体式阀芯与阀体配合的结构，阀芯与阀体内腔的配合面经过高精度研磨，配合间隙控制在极小范围内，既保障旋转动作的顺畅无卡滞，又能实现高压工况下的可靠密封，避免液压油内泄漏造成的系统压力损失。阀体采用高强度合金钢材加工，表面做防锈氧化处理，可适配常规矿物液压油的工作介质，在常规工业液压系统的工作温度范围内可长期稳定运行，安装时仅需通过阀体上的三个均布安装孔完成固定，外接油路可通过阀块内部孔道直接对接，无需复杂的外接管路布局，大幅简化液压系统的集成装配流程，降低管路泄漏的风险。该旋转阀可根据系统需求适配不同的旋转角度限位，实现多档位的油路切换逻辑，可满足单作用油缸、双作用油缸的不同控制需求，在小型液压动力单元、便携式液压工具、机床液压夹紧回路等场景中，可替代传统滑阀式换向阀，大幅缩减阀组的整体占用空间，提升液压系统的集成度。
