球头连接拉杆结构设计

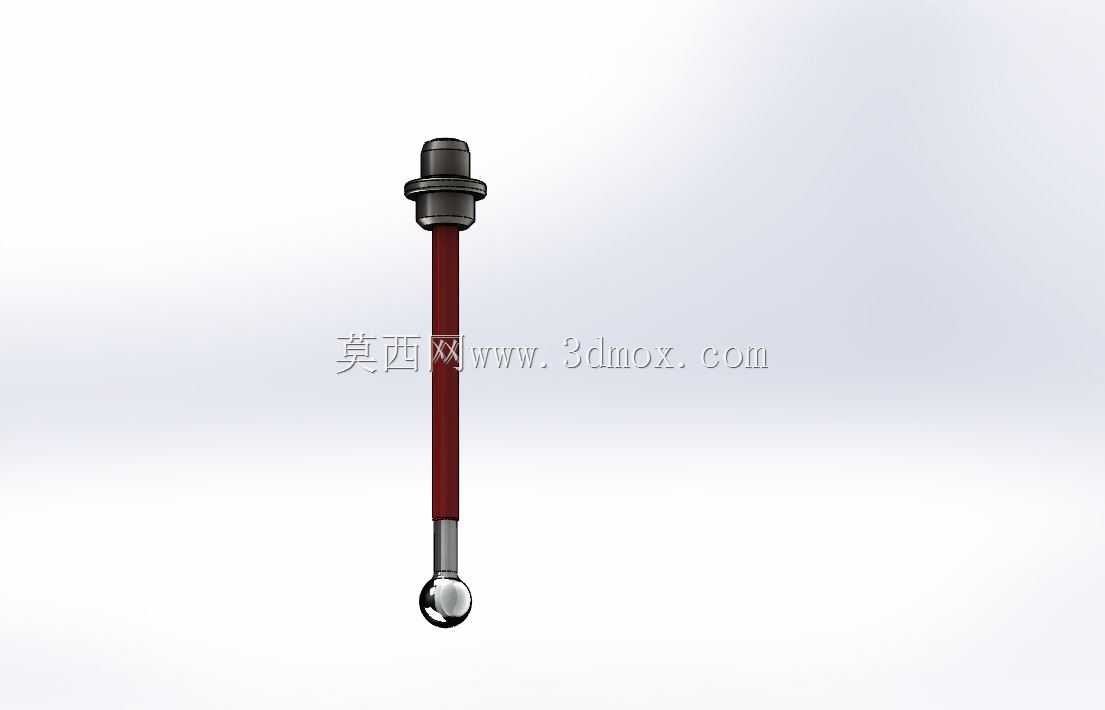

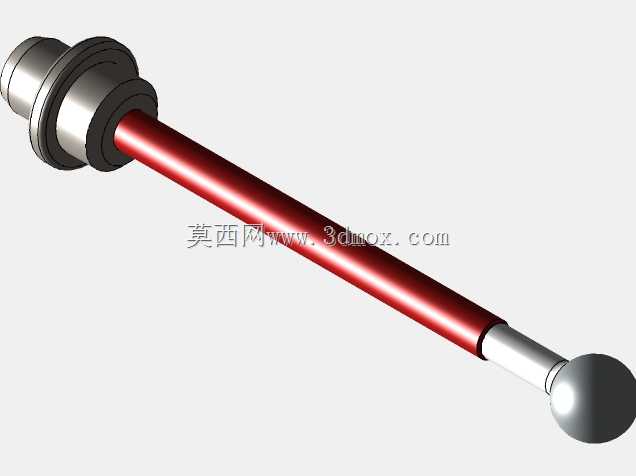

这款球头连接拉杆是机械传动与连接系统中常用的功能部件，主要应用在需要小角度偏转补偿、往复力传递的工况场景中，常见于自动化设备的连杆机构、轻型载具的操纵联动结构、工装夹具的定位锁紧组件等领域，能够在存在安装同轴度偏差、运行过程中产生小幅角度位移的连接位置，实现稳定的力传递，避免刚性连接带来的应力集中、部件卡滞甚至断裂的问题。从实际用途来看，该部件一端为带安装卡位的柱状连接端，可与对应基座的安装孔配合实现轴向定位，通过卡位结构承受轴向拉压载荷，另一端为光滑球头结构，可与配套的球碗座配合形成球铰连接，允许连接端在一定锥角范围内自由偏转，补偿两端安装座的位置偏差，同时在运行过程中吸收小幅的振动与位移冲击，保证力传递的平顺性。在功能特性设计上，杆身采用等径直杆结构，保证轴向拉压强度的同时控制整体重量，球头表面做光滑处理，降低与球碗配合的摩擦阻力，提升铰接转动的顺滑度，上端的连接卡位采用台阶式结构，安装后可通过卡簧或者压盖实现轴向固定，防止拉杆在受拉时从安装座脱出，整体结构没有冗余设计，受力路径直接，能够稳定承受额定范围内的拉压交变载荷。设计思路上优先考虑了连接的可靠性与偏转补偿能力，将铰接端设置为标准球头结构，适配行业通用的球铰座安装尺寸，杆身长度经过精准计算，匹配对应安装间距的使用需求，上端连接头的外径与卡位尺寸按照常用安装孔的标准规格设计，无需额外改装即可直接替换同规格的传统拉杆部件。外形尺寸方面，杆身直径为8mm，整体有效长度为65mm，球头直径与杆身形成合理的比例，保证铰接偏转角度可达±15°以上，上端连接头的最大外径略大于杆身直径，安装时所需的径向空间小，适合在布局紧凑的机构内部使用，安装边界要求低，仅需两端分别预留对应连接座的安装空间即可，不需要额外的避让位置，适配多种狭小安装空间的使用场景。
