33mm量程0-4mm机械式百分表结构设计

　　在机械加工现场的工序间检测环节，百分表是绕不开的接触式测量工具，这款外径33mm、测量量程0-4mm的百分表，适配的场景覆盖了普通车床、铣床的工件装夹找正，工装夹具的装配间隙检测，还有小型精密零部件的形位公差复核，比如轴类零件的径向圆跳动、端面跳动测量，平板配研后的平面度误差排查，甚至是自动化产线上工件到位后的位移偏差检测，都能看到这类小外径百分表的身影。和大量程百分表相比，33mm的表壳外径更适合安装在空间局促的检测工位，比如多工位组合机床上的密集测点布置，不会因为表体体积过大和周边的夹具、刀具结构产生干涉，实际安装时只需要预留出表体径向35mm的避让空间，测杆轴线方向留出不小于10mm的伸缩余量即可，不管是用磁性表座夹持，还是嵌入专用检具的安装孔位，都能快速完成固定。

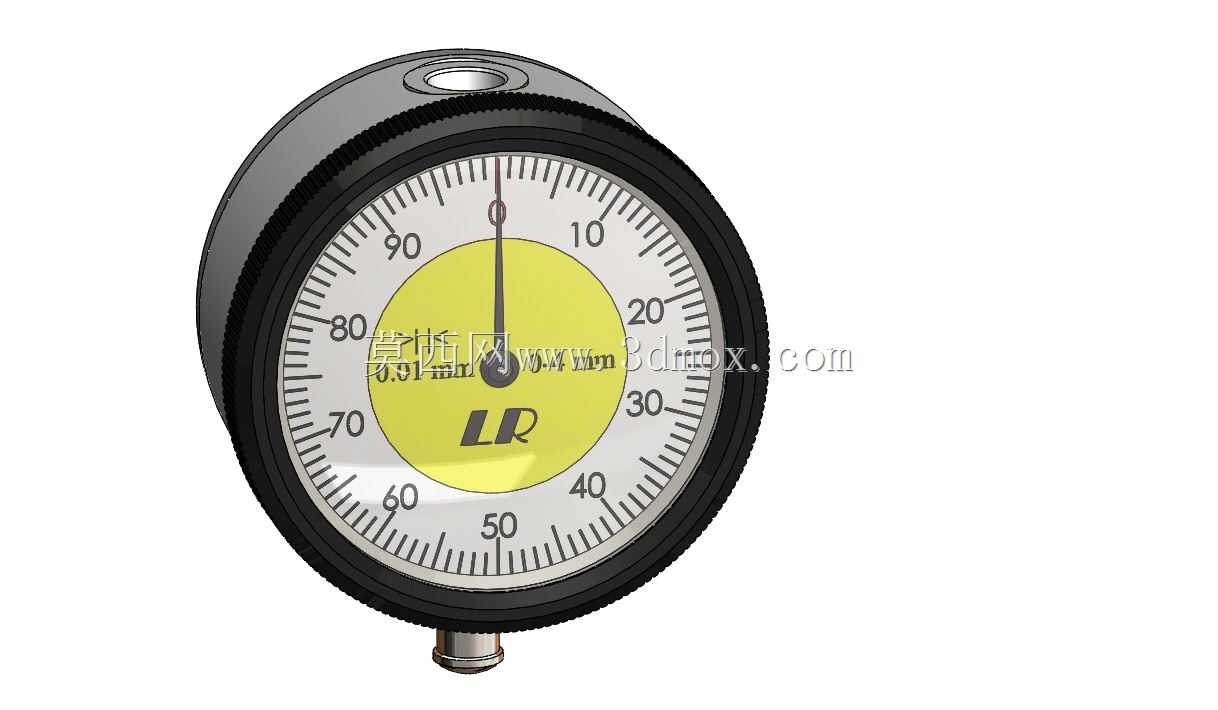

　　从结构设计逻辑来看，这款百分表采用了经典的齿轮传动结构，测杆的直线位移通过内部的齿轮齿条机构放大，转换为表盘指针的回转运动，传动比经过精确匹配，确保测杆每移动0.01mm，指针对应转过一个刻度格，完全符合机械式百分表的读数精度要求。表盘采用了双层刻度设计，外圈的0-100刻度对应0-1mm的小量程读数，内圈的黄色区域标注量程范围，指针归零位时正对顶部0刻度，测量过程中可以直接通过外圈刻度读取微米级的偏差值，小指针（这款模型做了一体化指针设计）同步记录毫米级的位移量，读数逻辑清晰，一线操作人员不需要额外适应就能快速上手。

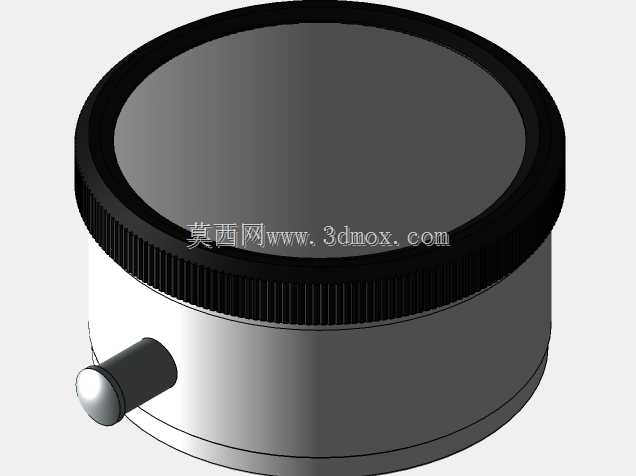

　　表壳外圈采用了滚花设计，实际使用时可以方便地转动表盘调整零位，不需要额外借助工具，找正工件时只需要转动外圈让指针对齐零刻度，就能完成基准设置，操作效率很高。测头采用标准的硬质合金球头，耐磨性好，长期接触金属工件表面也不容易出现磨损变形，能长期保持测量精度，测杆和表体的配合部位采用了精密导向结构，确保测杆移动时没有径向窜动，避免因为侧向力带来的测量误差。从安装边界来看，这款百分表的夹持部位是标准的φ8mm测杆套筒，和市面上绝大多数磁性表座、检具安装孔的夹持规格通用，不需要定制转换接头就能直接替换同规格的老旧百分表，备件互换性很强。

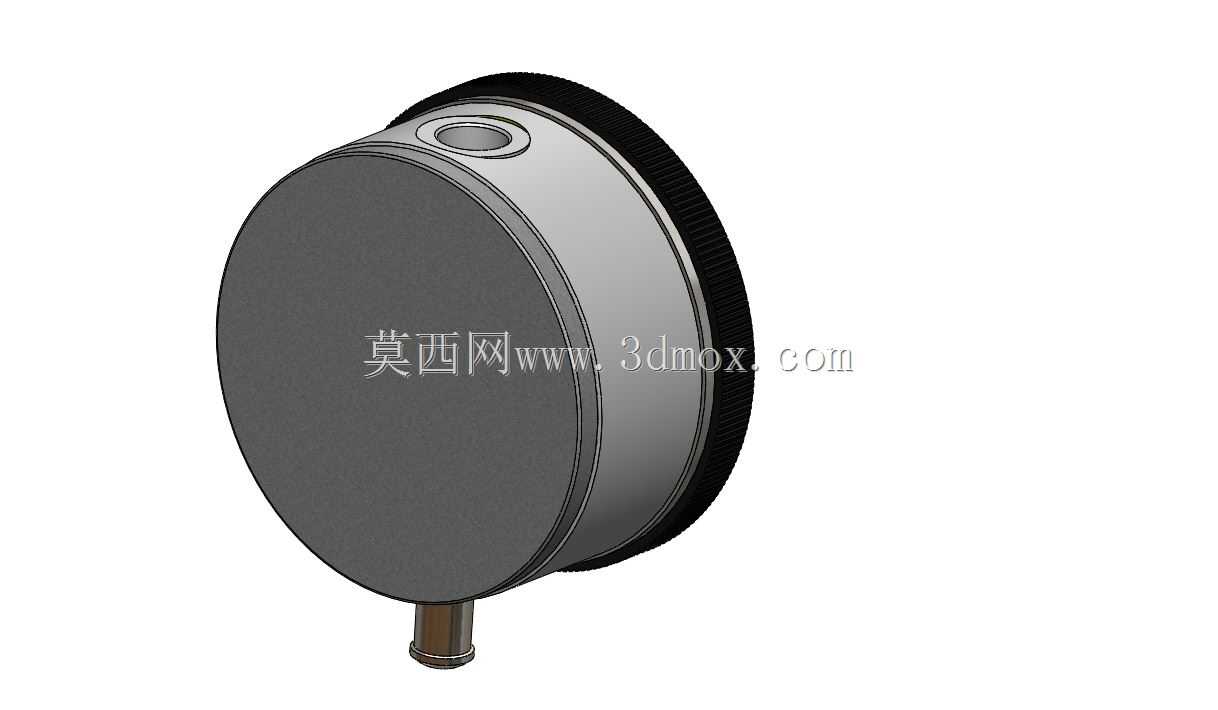

　　实际使用中需要注意，这类百分表的测量力控制在合理范围内，测头接触工件时的预压量要保持在0.2-0.5mm之间，既不能预压过小导致测头脱离工件表面，也不能预压过大超出量程损坏内部传动齿轮。在机加工车间的日常使用场景里，这类小量程百分表的使用频率远高于大量程型号，因为绝大多数工序间的形位公差偏差都在1mm以内，0-4mm的量程完全覆盖了常规检测需求，更小的表体也更方便操作人员在狭小的机床空间内操作，比如在车床卡盘上找正轴类工件时，表座吸附在床鞍上，表体不会和卡盘、刀架产生碰撞，移动床鞍就能完成全长范围内的跳动检测。在工装装配场景中，这款百分表可以用来检测两个配合面之间的平行度，将表座固定在其中一个平面上，测头接触另一个平面，缓慢移动表座就能通过指针的摆动量读出平行度误差，比塞尺检测的精度更高，数据也更直观。设计这款三维模型的时候，完全还原了实物的装配关系，表壳、表盘、指针、测杆、端盖等零件的配合间隙都按照实际装配公差设置，既可以作为量具认知的教学模型，也可以作为检测工位布局设计时的选型参考模型，导入到设备装配模型中就能验证百分表安装后的空间干涉情况，提前规避现场安装时的空间冲突问题。
