卧式储气罐一体式空气压缩机结构设计

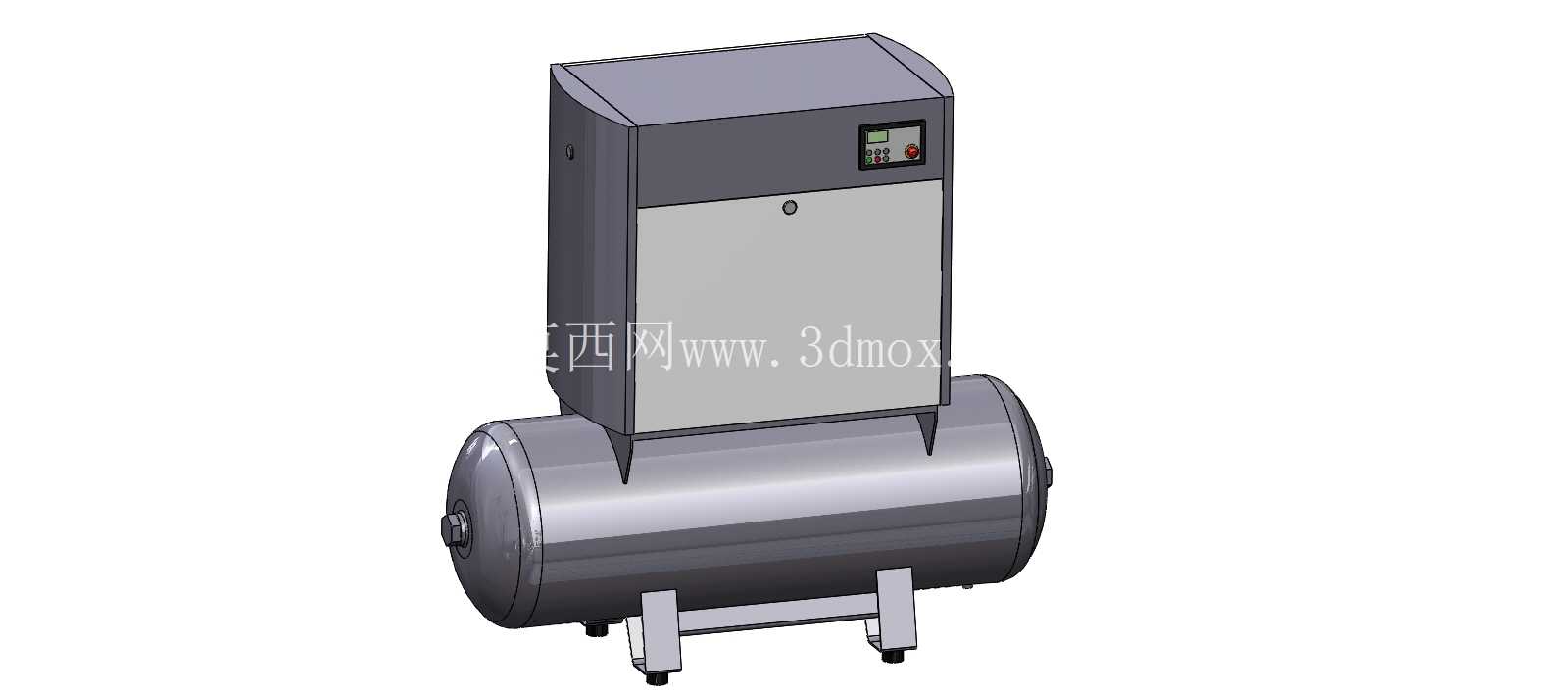

　　这套一体式压缩空气动力单元，在中小规模机加工车间、汽修门店、小型装配生产线的应用场景十分普遍，区别于分体式空压站的布局形式，将压缩主机、控制模组与卧式储气罐做了集成化整合，省去了现场安装时主机与罐体之间的管路对接、支架找平工序，设备到场后仅需接通电源、连接用气端管路即可投入使用，对于场地空间有限、没有独立空压站房的生产场景适配性极强。从实际使用功能来看，设备下部的卧式圆柱形罐体承担压缩空气缓存、稳压的核心作用，可抵消活塞式主机工作时产生的压力脉动，避免用气端出现气压忽高忽低的问题，同时罐体内腔可实现初步的气水分离，减少液态水随压缩空气进入下游气动管路的概率；上部的主机箱体集成了压缩泵头、驱动电机与冷却结构，正面预留的数显控制模块可实时显示罐内压力、设备运行时长，支持压力阈值自定义设置，当罐内压力达到设定上限时主机自动停机，压力低于下限时自动启动补压，无需人工值守操作。

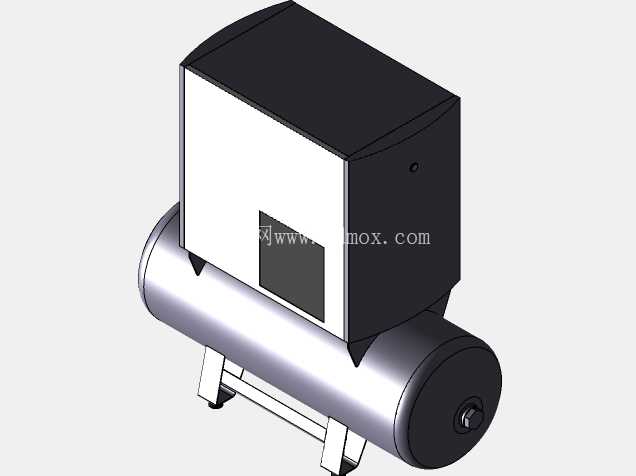

　　从结构设计的逻辑来看，建模阶段优先考虑了安装与运维的边界合理性：下部卧式罐体采用三点支撑脚结构，支撑脚底部预留了地脚螺栓安装孔，可直接固定在水泥地面或设备机架上，支撑脚与罐体之间的焊接位置做了应力分散处理，避免设备运行时的振动长期作用导致焊缝开裂；上部主机箱体与罐体之间采用螺栓连接的支架固定，支架的高度预留了足够的手部操作空间，方便后期维护时拆卸罐体顶部的排污阀、安全阀等附件。

　　外形尺寸方面，整套设备的横向宽度控制在常规工业门洞的通行尺寸范围内，设备转运时无需拆解即可通过标准宽度的车间通道、货运电梯，上部箱体的正面操作面板高度适配成年操作人员站立时的视线高度，无需弯腰或垫脚即可完成参数查看、启停操作；设备的重心落在下部罐体的轴线上，即使在未做地脚固定的平整地面临时使用，也不会因主机运行振动出现移位、侧翻的风险。建模过程中对各部件的装配干涉做了逐一校验：主机箱体的散热格栅位置避开了与罐体连接的支架，保证冷却风道通畅；罐体侧面的压缩空气出口、排污口的接口位置预留了足够的扳手操作空间，后期安装管路接头时不会被支架或箱体结构遮挡；控制模块的嵌入位置做了防水防尘的台阶设计，避免车间内的切削液飞溅、粉尘堆积影响电控元件寿命。

　　针对气动工具集中使用的工况，罐体的容积匹配了常规小型气动扳手、气动喷枪、气缸类执行元件的瞬时用气量需求，不会因为短时间大流量用气导致压力骤降，主机的启停频次也能控制在合理区间，延长电机与压力开关的使用寿命。设备整体的外轮廓做了圆角过渡处理，没有尖锐的外凸棱角，避免车间内人员走动、物料转运时发生磕碰损伤，箱体表面的平整面也预留了品牌标识、安全警示标识的张贴位置，符合工业设备的安全规范要求。
