控制面板用直动式限位开关结构设计

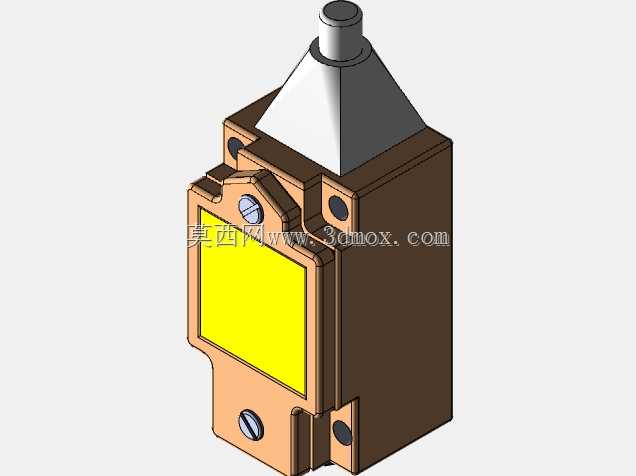

这款直动式限位开关主要面向工业控制面板、小型自动化设备的位置检测场景设计，是设备运行过程中实现行程限位、位置到位确认的核心触发元件，在流水线工位、小型工装夹具、电控柜操作机构等场景中，能够精准检测运动部件的行进位置，在部件抵达预设边界时及时触发信号，切断动力回路或输出到位指令，避免机构超程运行引发的设备碰撞、线路过载等故障。从实际用途来看，这款开关兼顾了触发灵敏度与结构耐用性，顶部的柱状触发头采用直动按压结构，相比摇臂式限位开关更适合垂直方向的小行程触发场景，触发行程短、响应速度快，能够适配控制面板内部紧凑的安装空间，在面板按键联动、柜门闭合检测、内部滑块到位确认等场景下都能稳定工作。产品的功能特性围绕工业场景的可靠性需求设计，主体外壳采用高强度工程塑料与金属嵌件结合的结构，侧部的安装孔位内嵌金属衬套，避免长期安装紧固时出现塑料壳体开裂的问题，正面的黄色标识区域采用高对比度配色，方便运维人员在密集的电控元件中快速识别开关位置，壳体的拼接缝隙做了错位密封设计，能够阻挡日常环境中的粉尘侵入，适配车间多尘的工作环境。设计思路上优先考虑了安装适配性与维护便捷性，整体采用方正的模块化外形，侧部预留的两个安装孔位采用标准孔距设计，能够兼容市面上多数通用限位开关的安装位，替换旧件时无需重新打孔调整；顶部触发头做了圆弧过渡处理，减少运动部件按压接触时的磨损，内部的触发模块采用独立腔体设计，即便外部壳体出现轻微磕碰也不会影响内部触点的导通稳定性。外形尺寸方面整体控制在小型化范畴，主体截面接近正方形，整体高度适配常规电控柜的内部安装深度，不会出现突出面板或与柜内其他元件干涉的问题，触发头的伸出长度经过优化，既保证足够的触发按压行程，也避免伸出过长被意外磕碰损坏，安装边界上预留了接线侧的走线空间，侧面接线端子的位置避开安装固定区域，接线操作时无需拆卸开关主体即可完成线路接驳，大幅降低现场安装与后期维护的操作难度。
