三相热过载保护继电器结构设计

这款过载继电器主要应用于工业低压配电场景与电机控制回路中，是电动机拖动系统里不可或缺的保护类器件，核心作用是在电动机出现过载、断相、三相电流不平衡等异常运行状态时，及时切断控制回路，避免电机绕组因长时间过流发热出现绝缘老化、烧毁等故障，广泛适配风机、水泵、输送机、机床主轴等各类三相异步电动机的配套保护需求。

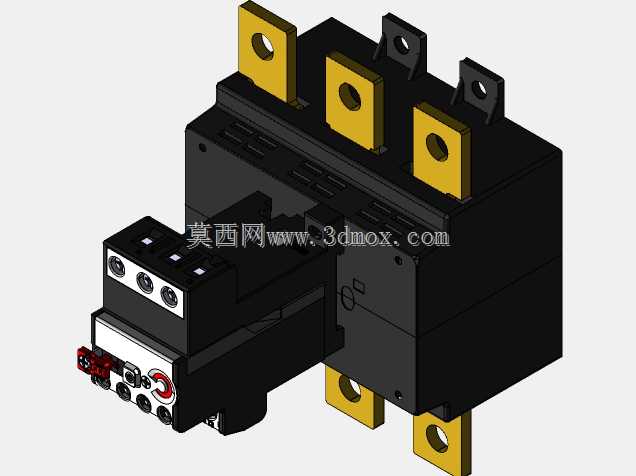

从功能特性来看，该款为三相结构的热过载继电器，主回路设置三组大电流接线端子，采用加厚铜质导电排设计，可承载主回路的额定工作电流，接线端预留标准安装孔位，适配对应规格的螺栓紧固，能保证大电流工况下的接触可靠性，降低接触电阻带来的发热问题。前端设置电流调节旋钮与状态指示窗口，运维人员可根据被控电机的额定电流灵活整定动作阈值，动作状态可通过窗口直观识别，同时配置辅助触点输出端子，可直接接入接触器控制回路或者设备的信号采集系统，实现故障信号的远程传输与联锁控制。

设计思路上，整体采用模块化的分层布局，主回路导电部分与动作检测机构、辅助触点模块做了物理隔离，既避免主回路大电流对信号回路的电磁干扰，也能在主回路发热时减少热量对动作机构整定精度的影响。外壳采用高强度阻燃工程塑料材质，满足低压电器的耐燃、耐冲击要求，可在工业车间多粉尘、轻度油污的环境下长期稳定工作。安装边界方面，产品背部预留标准卡装结构，可直接与同规格的交流接触器拼接安装，也支持通过背部的固定孔采用螺丝独立安装在电控柜的安装板上，整体外形紧凑，主回路接线端与辅助接线端保持足够的安全电气间隙，满足低压配电设备的安规要求，接线操作空间充足，不会出现多根线缆接线时互相干涉的问题，适配常规GGD柜、抽屉式开关柜等各类常见电控柜体的安装空间要求。
