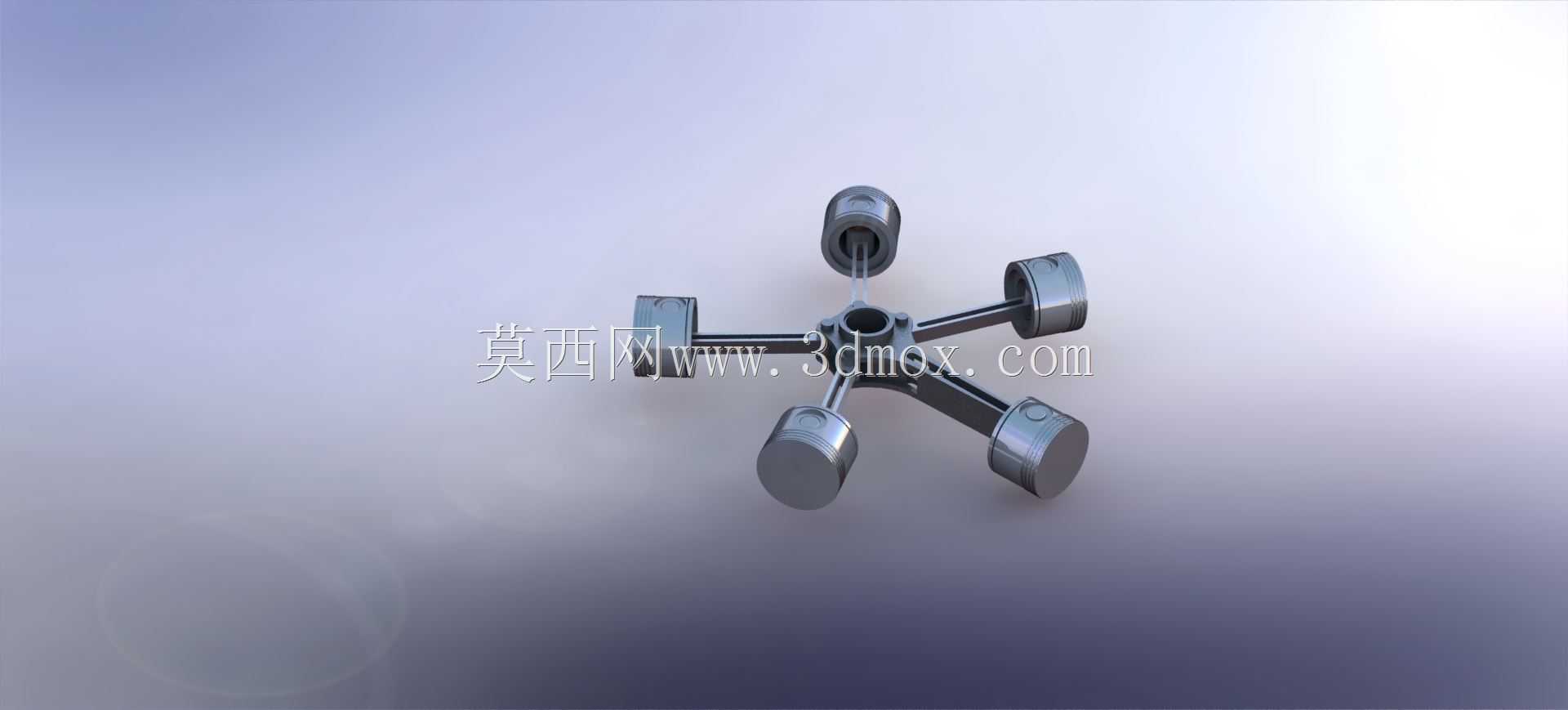

星型布局摇臂式径向发动机核心组件

这款径向发动机核心组件采用经典星型布局设计，是航空动力、小型特种动力装备领域的经典结构方案，整体围绕中心曲柄轴呈放射状均匀分布五组活塞摇臂组件，所有活塞的做功行程通过中心曲柄完成动力汇流输出，相比直列、V型动力结构，径向布局能够在更小的轴向空间内实现更大的排量输出，同时具备更优的风冷散热条件，早期广泛应用于螺旋桨飞行器、小型农用动力机组、特种应急动力设备中。从功能特性来看，该结构的每组活塞摇臂都独立承担往复动力传递作用，中心曲柄的偏心轴颈与所有摇臂的连接端配合，将活塞的直线往复运动转化为曲轴的旋转扭矩输出，放射状的排布让整机的重量分布围绕中心轴完全对称，运转时的动平衡表现更优异，高速运转下的整机振动幅度远低于同排量的直列结构，同时多缸环绕的布局让每一个气缸都能直接接触外部流动空气，无需额外设计复杂的水冷管路，大幅简化了整机的配套冷却系统，降低了动力单元的整体自重与维护成本。设计思路上，该组件优先保障动力传递的刚性与运转平顺性，摇臂与活塞的连接部位采用铰接式结构，预留了合理的运动间隙，避免热胀冷缩导致的运动卡滞，中心曲柄的配重块与五组活塞的往复运动质量完全匹配，抵消不同相位下的往复惯性力，让整机在宽转速区间内都能保持稳定的运行状态。安装边界方面，整体结构的外接轮廓为正五边形放射形态，轴向尺寸紧凑，安装时仅需固定中心曲轴的两端支撑位，外围的活塞组件无需额外的辅助支撑，适配各类紧凑型动力舱的安装空间，可直接对接螺旋桨、传动齿轮箱等负载部件，无需额外设计转接结构。
