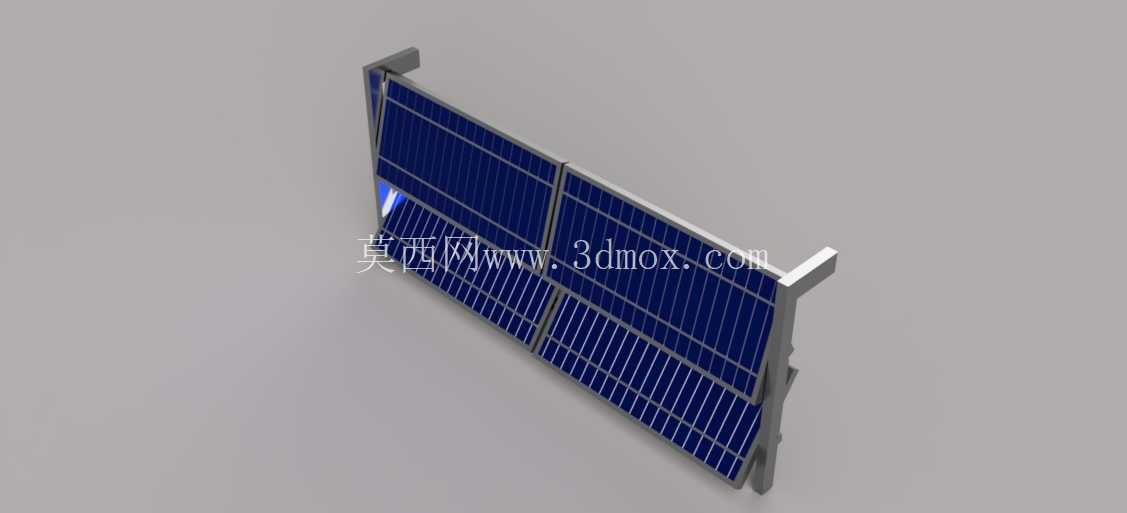

兼具遮阳功能的太阳能电池板支撑结构

　　在民用建筑配套、公共空间景观设施、分布式光伏落地项目的实际落地场景中，光伏组件的安装支架往往需要兼顾发电效率与场景适配性，这套太阳能电池板支撑结构正是针对这类复合需求开发的结构方案。不同于常规仅满足组件固定要求的光伏支架，该结构在设计之初就将遮阳功能作为核心目标之一，可直接应用于户外停车棚、社区公共休憩区、商业建筑外廊、独栋住宅庭院等场景，在完成太阳能电池板承载固定的同时，为下方空间提供遮阳挡雨的遮蔽效果，实现空间的复合利用。

　　从结构功能特性来看，这套支撑结构采用双侧边框式承载设计，边框采用一体化折弯成型的型材结构，可同时适配两块标准尺寸晶硅太阳能电池板的安装固定，边框内侧预留的卡槽结构可直接嵌入电池板边缘，配合压块即可完成组件固定，无需额外打孔破坏电池板边框结构，安装工序更简便，也能避免打孔位置出现应力集中导致的边框开裂问题。支撑结构的主受力立柱采用变截面设计，靠近安装基础的下段截面尺寸更大，可有效抵抗户外风载荷、积雪载荷带来的弯矩作用，上段与边框连接的位置设置了角度调节铰接位，可根据项目所在地的纬度调整电池板的倾斜角度，保证组件全年接收的太阳辐射量处于最优区间，提升发电效率。

　　设计思路上，这套结构跳出了传统光伏支架“仅服务于发电”的固化思维，采用生成式设计方法对受力路径进行优化，在保证整体结构强度、刚度满足户外12级风载荷、20cm积雪载荷要求的前提下，去除了非受力区域的冗余材料，整体重量比同规格常规方管焊接支架降低约22%，既减少了材料消耗，也降低了运输与现场安装的作业难度。结构的所有连接节点均采用标准化紧固件连接，无现场焊接工序，所有构件均可在工厂完成预制加工，现场仅需通过螺栓拼接即可完成组装，施工效率比传统焊接支架提升60%以上，也避免了现场焊接带来的防腐层破坏、焊接质量不稳定等问题。结构的表面处理采用户外专用聚酯粉末喷涂工艺，涂层厚度控制在80-120μm区间，可适应酸雨、高盐雾、强紫外线等不同户外环境，正常使用场景下防腐寿命可达25年以上，与晶硅太阳能电池板的设计使用寿命匹配，无需在组件全生命周期内频繁更换支架构件。

　　从安装边界与尺寸适配来看，这套支撑结构适配的单块电池板尺寸为常规182mm/210mm版型的双玻组件，两块组件拼接后整体采光面宽度约2.2m，沿倾斜方向的长度约1.8m，支撑立柱的安装中心距为2.4m，安装基础可采用混凝土独立基础，也可适配配重式基础，满足屋顶、硬化地面、草地等不同场地的安装要求，无需对场地进行大规模硬化处理。结构下方的净空高度控制在2.4m-2.8m区间，既满足行人通行的高度要求，也可容纳家用轿车停放，适配停车棚场景的使用需求。电池板安装后的倾斜角度可在15°-35°区间调节，适配国内大部分纬度地区的最佳安装倾角要求，组件下边缘距离支撑结构横梁的间隙预留了20mm的排水通道，可避免雨水在组件下沿淤积，减少积灰、水垢对组件发电效率的影响。

　　在实际应用中，这套支撑结构可根据项目需求进行模块化拓展，通过多组结构并排拼接即可形成更大面积的遮阳发电一体化系统，单组结构的总重量控制在85kg以内，两人即可完成现场组装作业，无需大型吊装设备配合，尤其适合老旧小区改造、乡村庭院光伏建设、城市公共空间微更新等无法使用大型施工设备的场景。结构的边角位置均做了圆弧过渡处理，无尖锐外露棱角，避免公共场景下人员磕碰受伤，符合公共设施的安全设计要求。
