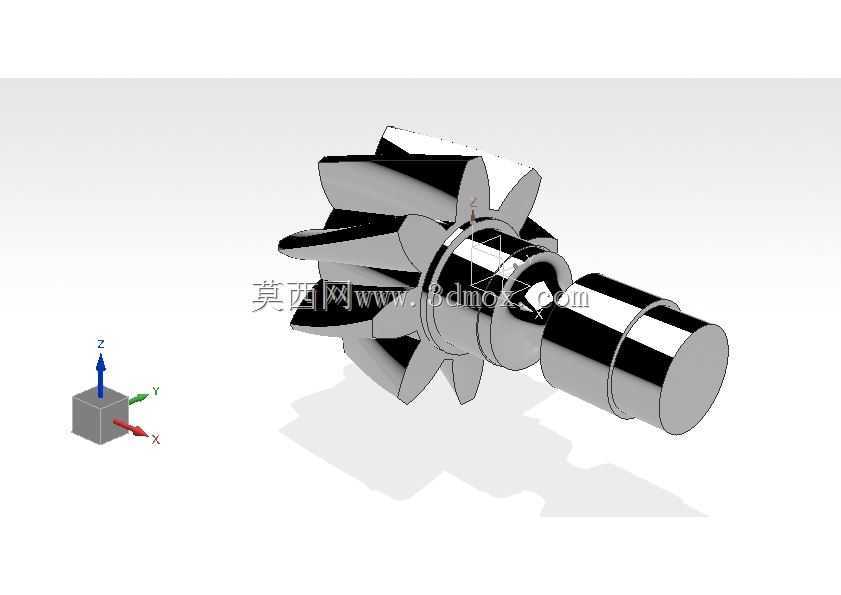

带轴一体式斜齿锥齿轮传动构件

　　在各类需要交错轴动力传递的机械结构中，这类带轴一体式斜齿锥齿轮的应用场景十分广泛，小到电动工具的角向传动头、机床的进给换向机构，大到农业机械的动力分动箱、输送设备的转角传动单元，都能见到这类构件的身影。它的核心作用是在轴线呈一定夹角（多数应用场景为90度直角）的两根轴之间完成旋转动力的传递，同时可以根据啮合齿的齿数比实现固定速比的转速与扭矩转换，相比直齿锥齿轮，斜齿结构的啮合重合度更高，传动过程中齿面是逐步接触再逐步脱离的，不会出现直齿啮合时的整齿突然撞击，运行噪音更低，承载能力也更强，适合中高速、有一定冲击载荷的传动工况。

　　从结构设计逻辑来看，采用轴齿一体的结构而非齿轮与轴分体装配，核心考量是消除配合间隙带来的传动回差，同时提升整体的扭转刚性，避免键连接在频繁正反转或者冲击载荷下出现的键槽磨损、松动问题。设计时首先要确定的是安装边界：齿轮端的最大齿顶圆直径决定了传动箱内部的避让空间，要保证齿顶与箱体内壁之间留有至少1.5倍模数的间隙，避免运行中齿顶刮蹭箱壁，同时要预留出润滑脂或者润滑油的流动空间；轴段部分分为两个功能区，靠近齿轮的轴段是轴承安装位，直径公差要匹配所选轴承的内孔配合要求，一般采用k6或者m6的过渡配合，轴肩高度要符合轴承内圈的定位要求，不能超过轴承内圈的倒角尺寸，否则会导致轴承安装不到位；远离齿轮的轴段是动力输入端或者输出端，根据连接部件的不同可以设计成平键轴、扁位轴或者螺纹连接端，轴段的总长度要匹配传动箱的轴向安装尺寸，末端要预留卡簧槽或者锁紧螺纹的位置，实现轴向定位。

　　齿形设计是这类构件的核心，首先要根据传动比确定分锥角，两个啮合锥齿轮的分锥角之和等于两轴的交角，齿形的收缩方式采用常用的等顶隙收缩齿，这样可以保证啮合时的齿顶间隙均匀，避免齿根与配对齿轮的齿顶发生干涉，同时也能提升轮齿的抗弯强度。斜齿的螺旋角设计要兼顾轴向力与重合度，螺旋角过大会导致轴承承受的轴向载荷过高，提升轴承选型的成本，螺旋角过小则无法体现斜齿传动的平稳性优势，一般取8到15度的螺旋角区间，同时要保证配对齿轮的螺旋角大小相等、旋向相反。齿向修形也是设计中不能忽略的环节，因为轴在传递扭矩时会发生扭转变形，同时轴承存在一定的游隙，受载后齿轮会发生微小的偏斜，通过对齿面进行适量的鼓形修形，可以让载荷在齿宽方向分布更均匀，避免出现齿端偏载导致的早期点蚀或者断齿问题。

　　安装调试时要重点保证两个配对锥齿轮的安装距精度，安装距偏差过大会导致齿面接触区偏移，要么出现齿顶接触要么出现齿根接触，不仅会大幅提升运行噪音，还会急剧缩短齿轮的使用寿命。日常维护中，这类闭式传动的锥齿轮要根据运行转速选择合适粘度的齿轮油或者润滑脂，定期检查齿面的磨损情况，如果出现点蚀面积超过齿面30%、齿根出现裂纹或者齿厚磨损量超过原齿厚的10%，就需要及时更换构件，避免出现断齿导致整个传动系统卡滞损坏。
