三相弯脚直插式功率继电器结构设计

这款三相弯脚直插式功率继电器主要面向工业低压配电、小功率负载通断控制场景设计，可广泛应用在自动化控制柜内部回路切换、小型机电设备启停控制、民用家电负载通断等场景中，核心作用是通过小电流控制信号驱动内部触点动作，实现主回路大电流负载的接通与分断，同时实现控制回路与主回路的电气隔离，避免强电回路干扰弱电控制信号，提升整套电气系统的运行稳定性与操作安全性。

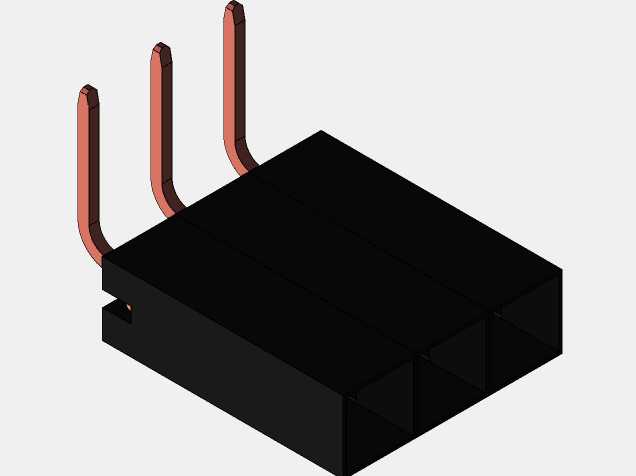

从功能特性来看，该款继电器采用三极独立触点布局，可同时对三相交流回路进行同步通断控制，适配常见的三相小功率负载接线需求；弯角式插脚设计能够适配PCB板卧式安装场景，插脚经过折弯处理后可降低继电器整体安装高度，适配内部空间紧凑的电控设备安装需求，插脚表面做镀锡处理，既可以提升焊接时的上锡效率，也能长期抵御氧化锈蚀，保证长期使用过程中的接触可靠性。黑色主体外壳采用阻燃工程塑料注塑成型，具备良好的绝缘性能与耐温特性，能够在设备运行产生的温升环境下保持结构稳定，同时避免内部触点动作时产生的电弧外泄，降低相邻元件之间的短路风险。

在设计思路上，这款继电器优先考虑了安装适配性与运行可靠性，整体采用方正的模块化外形，主体外壳做了等距分隔的加强筋结构，既可以提升外壳的结构强度，抵御安装与使用过程中的外力挤压，也能增大外壳散热面积，帮助触点分断产生的热量快速散出，降低长期工作的温升幅度。安装边界方面，三个弯脚的间距严格遵循通用PCB板三相继电器的安装孔位标准，插脚折弯角度统一，能够直接插入对应规格的PCB焊盘完成焊接，不需要额外调整引脚形态；主体外壳的长宽尺寸控制紧凑，安装后不会占用过多PCB板上的布局空间，相邻元件可以紧贴继电器外壳排布，提升电控板的空间利用率。外壳底部预留了定位卡槽，安装时可以卡在PCB板对应的定位凸点上，避免焊接过程中继电器出现偏移，保证焊接后引脚与焊盘的接触牢固度，长期在震动环境下使用也不会出现引脚脱焊、触点移位的问题。
