暖通制冷系统用翅片式换热蒸发器

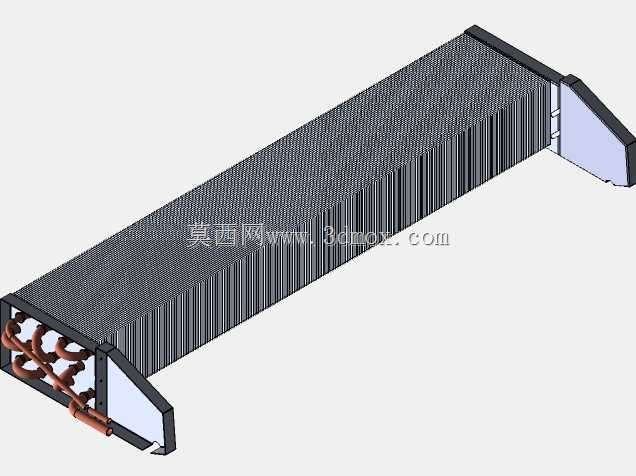

这款蒸发器主要应用于中小型商用制冷机组、单元式空调机组以及小型冷链终端设备的换热环节，作为制冷循环系统中直接承接冷量输出的核心部件，它承担着将低压液态制冷剂蒸发汽化、吸收流经翅片表面空气热量的核心功能，最终实现对目标空间的降温控温需求，常见于商超冷藏展示柜、车用空调系统、工业小型冷却工位以及恒温恒湿试验设备的制冷回路中。从功能特性来看，该蒸发器采用管翅式换热结构，核心换热区域由密集排布的铝制翅片与弯折排布的铜质换热管组成，铜质管路采用多流程弯折设计，能够让制冷剂在管内充分流动汽化，避免出现局部积液导致的换热不均问题；铝制翅片通过紧密胀接工艺与铜管贴合，大幅降低接触热阻，同时翅片表面做了平整化处理，能够引导空气均匀流经整个换热截面，减少风阻损耗，提升整体换热效率。两端的端板结构既承担了固定换热芯体的作用，也预留了与机组风道对接的安装边界，侧边的管路接头采用标准化扩口结构，能够直接适配常规制冷管路的焊接与法兰连接需求，无需额外做转接处理。在设计思路上，这款蒸发器充分考虑了紧凑安装场景的使用需求，整体采用长条形扁平化结构，能够适配狭窄的风道安装空间，芯体的长宽高比例经过优化，在保证有效换热面积的前提下尽可能压缩了整体厚度，既可以水平安装在卧式机组的风道段内，也可以垂直吊装在立式空调柜的内部腔体中，安装边界的适配性较强。两端的导流端罩采用流线型设计，能够引导进出蒸发器的气流平稳过渡，避免局部涡流产生的风噪与压损，提升机组运行的静谧性与送风效率。换热管的排布采用错列布局，相比顺列排布能够提升空气与翅片的接触扰动，进一步强化换热效果，同时管路的弯折半径经过精准计算，既保证了制冷剂的流通截面积，也避免了弯折处出现管径变形导致的流阻增大问题。在实际安装使用中，该蒸发器的侧边接头预留了足够的操作空间，方便现场施工时进行管路焊接与保压测试，端板上的固定孔位采用通用化间距设计，能够适配多数常规制冷机组的安装支架，无需重新打孔适配，能够有效缩短设备组装的施工周期。
