儿童越野自行车整车结构三维造型

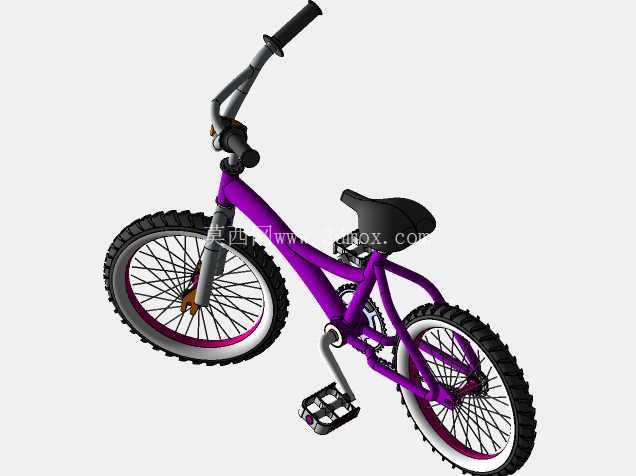

　　该套三维造型围绕儿童越野自行车展开，完整呈现车架、前叉、车把、鞍座、车轮、传动曲柄及脚踏等关键部件，适合用于交通工具结构教学、童车产品方案评审、零部件干涉检查和装配关系梳理。模型在搭建时没有把整车简化成单一外观实体，而是按实际装配逻辑拆分出独立零件与子组件，便于设计人员观察管材走向、轮组安装位置、链条传动区域以及操控部件之间的空间关系。

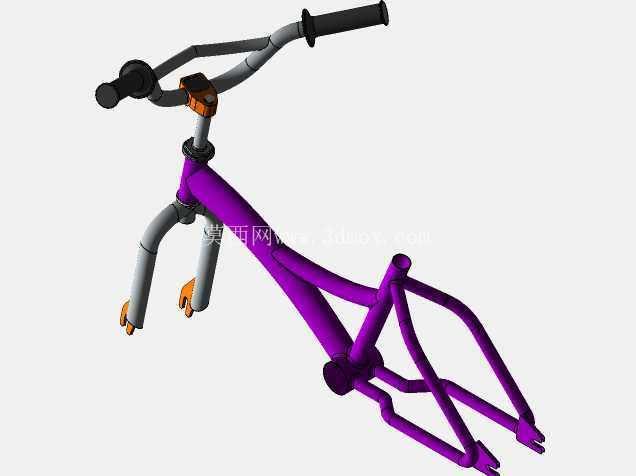

　　从使用场景看，这类小轮径自行车主要面向儿童户外骑行、公园休闲和轻度非铺装路面练习。粗齿轮胎、高抬升车把和宽厚鞍座的组合，使车辆在低速转向、颠簸路面和起步踩踏时更易控制。前轮承担转向与越障功能，后轮通过曲柄、链轮和链条获得驱动力；前叉与车架头部形成转动副，车把横管的高度和后掠角度直接影响骑手姿态。模型中车把握把、立管、前叉肩盖和轮轴位置均有明确表达，可用于检查转向极限状态下握把与前轮、叉腿之间是否存在碰擦。

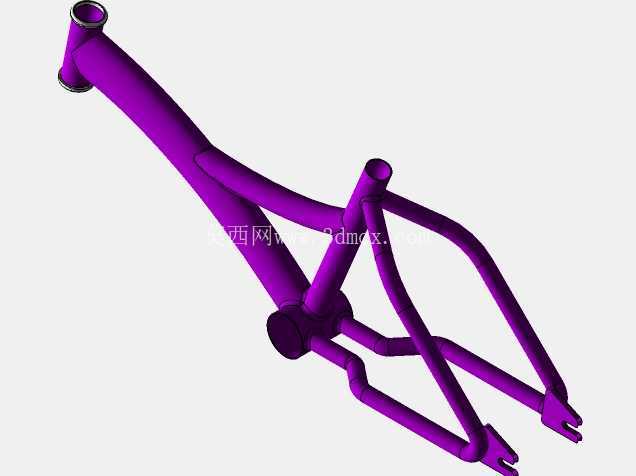

　　车架是整车的承载核心，造型采用紫色金属管材视觉效果，主管、下管、座管和后叉形成三角传力路径。骑行时，鞍座承受的竖向载荷经座管传递到车架中部，脚踏力通过曲柄和中轴区域传入车架，后轮推进力再由后叉回传至整车。该结构在建模时需要重点控制中轴中心、后轮轴心、前轮轴心和头管轴线之间的相对位置，因为这些基准决定轴距、链线长度、骑行稳定性以及轮胎与车架间隙。后上叉和后下叉围绕后轮布置，既要有足够的轮胎避让空间，也要保证刹车、链轮和链条安装边界清晰。

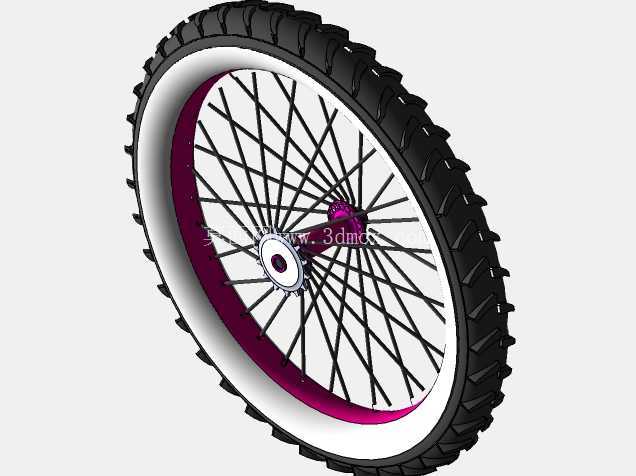

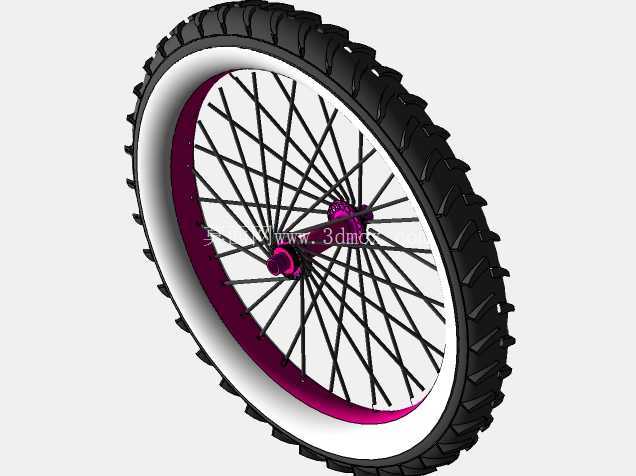

　　轮组部分采用带深齿纹的厚轮胎，轮圈外侧带有醒目的紫红色装饰边，辐条从轮毂向轮圈均匀发散。粗胎纹能够增加泥土、碎石和草地路面上的抓附能力，同时胎体较厚，可缓冲小幅冲击。车轮模型保留了轮毂、辐条、轮圈、轮胎和轴部结构，适合检查轮径与前叉开度、后叉间距的匹配关系。对于童车设计而言，轮径大小不仅影响通过性，也决定脚蹬离地高度和儿童上下车的便利性；轮轴位置若偏高，会增加操控迟滞，若偏低，则可能在转弯倾斜时使脚踏或曲柄接近地面。

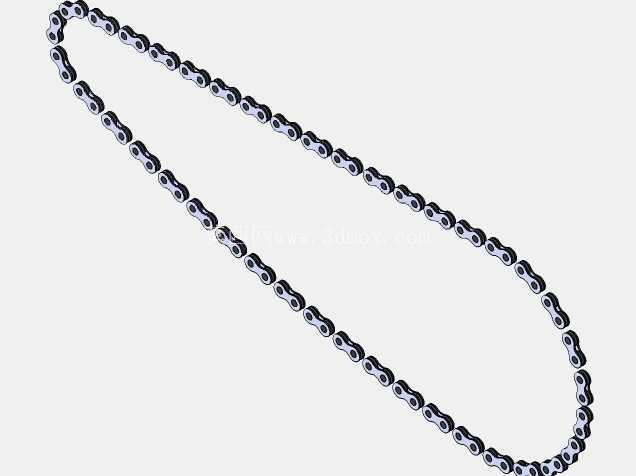

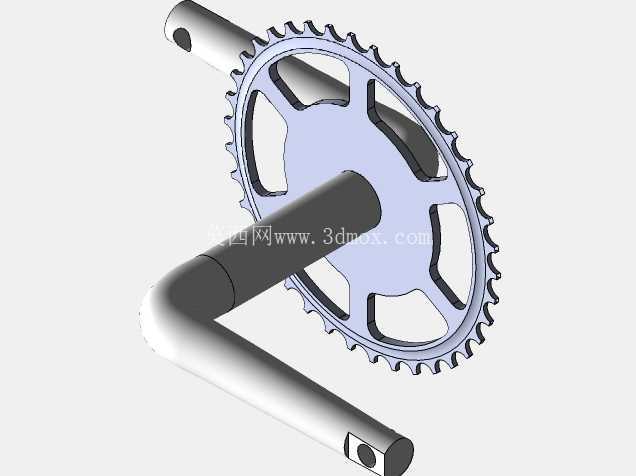

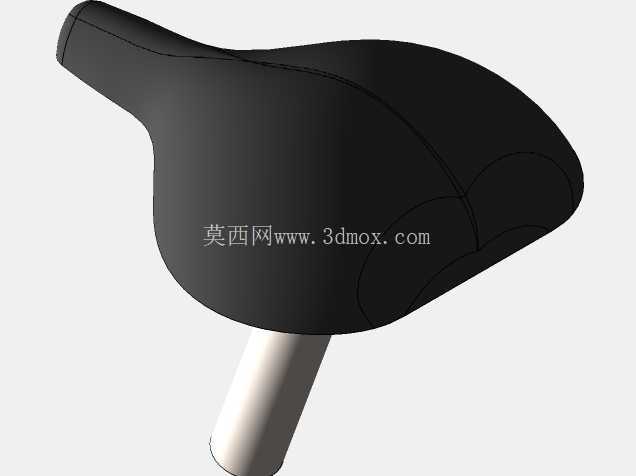

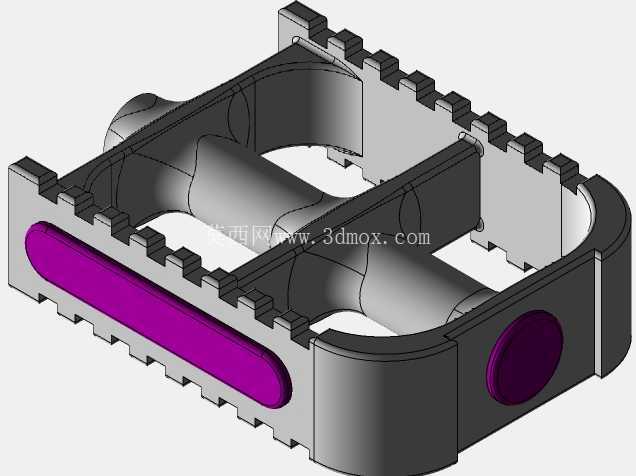

　　传动与操控区域的表达较为直观。黑色鞍座位于车架后上方，座杆插入座管，可按骑手腿长调整高度；脚踏通过曲柄连接中轴，踩踏时曲柄绕中轴旋转，带动链轮并通过链条驱动后轮。模型中的脚踏带有防滑板面和边框结构，能够反映脚部放置区域。车把部分采用高把位设计，握把套向后方延伸，使儿童在直立骑行姿势下更容易保持平衡。刹车和变速细节在该造型中不作为主要展示对象，但车架、前叉和轮组之间的装配边界已经为后续增加制动夹器、刹车线或护链装置预留了判断依据。

　　在外形与安装边界上，设计人员可依据轮径、轴距和把宽进行空间校核。整车宽度主要受车把横管和脚踏外伸尺寸限制，长度由前后轮轴心距离及轮胎外径决定，高度则集中在车把顶端和鞍座面。搬运、包装和展台陈列时，需要关注车把旋转后的外轮廓、脚踏处于最低位置时的离地间隙，以及鞍座升至最高时座管插入深度是否仍满足安全要求。若用于样机开发，还可在该模型基础上补充管材壁厚、焊接节点、轴承配合、轮轴锁紧和紧固件位置，进一步转入工程图、强度校核和样件试制环节。

　　整体来看，该造型把儿童自行车的外观曲面与机械装配关系结合在一起，既能展示车辆色彩和造型风格，也能帮助结构设计者理解三角车架、轮组支撑、转向系统和脚踏传动之间的协同方式。对于三维建模练习者，模型可作为装配体层级管理、旋转副建立、对称件处理和机械产品空间布局的参考对象；对于产品设计人员，则可在此基础上继续完善人机尺寸、安全间隙、材料分区和可制造性分析。
