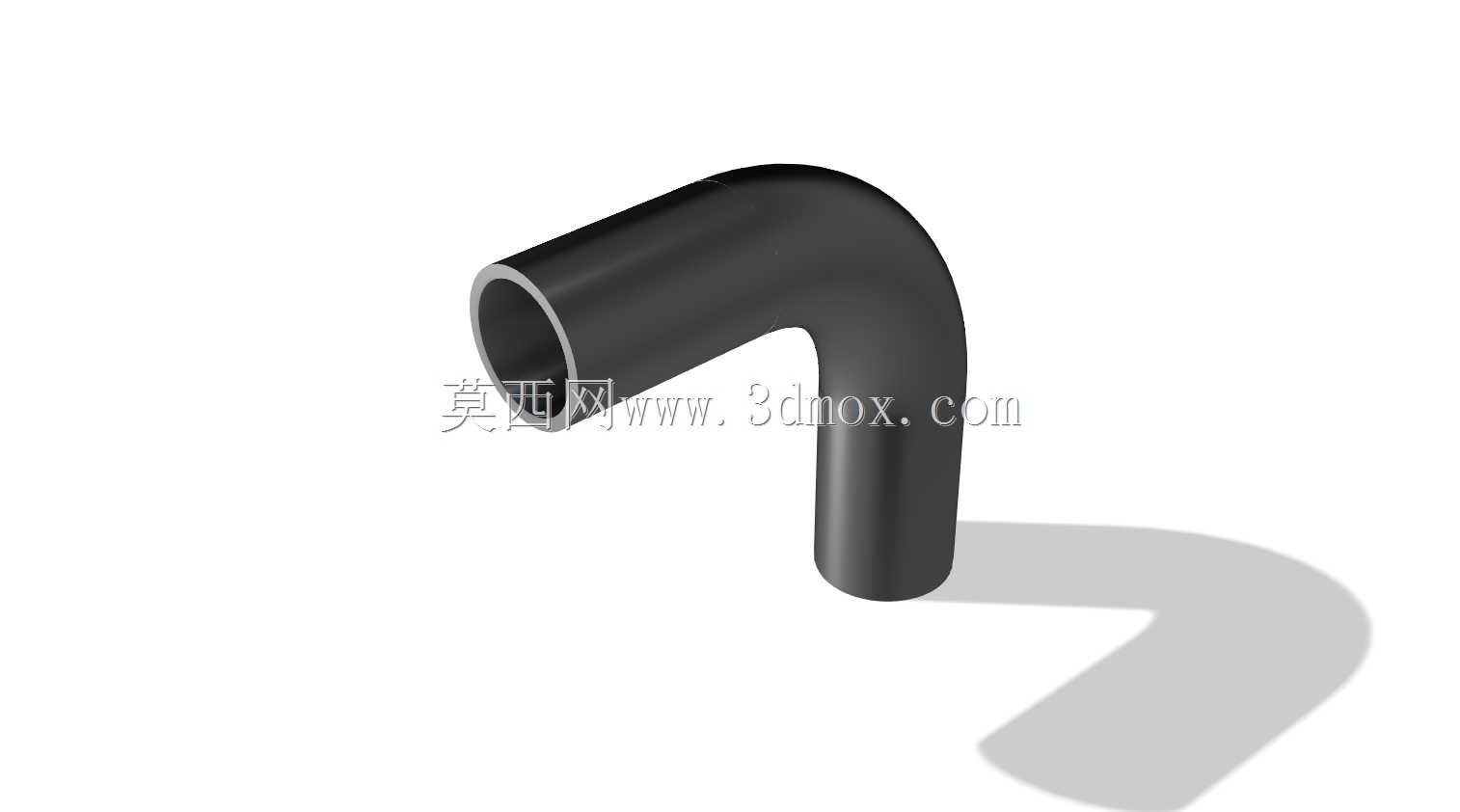

90度直角空心弯管结构设计

这款90度直角弯管是流体输送管路系统中的核心转向连接件，广泛应用于民用给排水、暖通空调管路、工业气动回路、低压液压输送、小型化工流体传输等多个场景，能够在有限的安装空间内完成管路走向的直角转向，避免管路过度弯折造成的通径缩窄、流体阻力激增问题，同时减少多段直管拼接带来的密封点位，降低管路系统的泄漏风险。从实际使用场景来看，这类弯管常被布置在设备内部的管路转角处、建筑墙体的管线转向位、小型自动化设备的气路排布区域，既可以作为金属管路的焊接连接段，也可以搭配快插接头、卡套接头组成可拆卸的管路系统，适配不同压力等级的流体输送需求。产品整体为等通径空心结构，两端管口保持同轴度公差范围内的圆形截面，弯折段采用大圆弧过渡设计，内壁光滑无凸起毛刺，能够有效降低流体流经转角时的紊流现象，减少输送过程中的压力损耗，同时避免流体中的固体杂质在转角处沉积堵塞管路。在设计思路上，这款弯管优先保证弯折处的结构强度，通过均匀的管壁厚度设计，避免弯折加工过程中出现外侧管壁拉薄开裂、内侧管壁起皱变形的问题，弯折圆弧半径经过多轮仿真验证，既兼顾了小安装空间下的转向需求，又保证了流体通过时的顺畅性，管口端面预留了足够的加工余量，可根据实际安装需求加工焊接坡口、外螺纹或者卡压密封结构，适配不同的连接工艺。外形尺寸方面，这款弯管的两端直管段长度保持一致，整体外轮廓为规整的直角形态，安装时可直接贴合直角安装面进行固定，不需要额外调整安装角度，两端管口的中心距经过精准控制，能够直接适配标准间距的管路接口，不需要现场进行二次裁切调整，有效降低现场安装的施工难度，同时规整的外形也方便后期对管路进行包覆保温、防护套安装等后续处理。
