活塞发动机飞机三叶螺旋桨三维设计模型

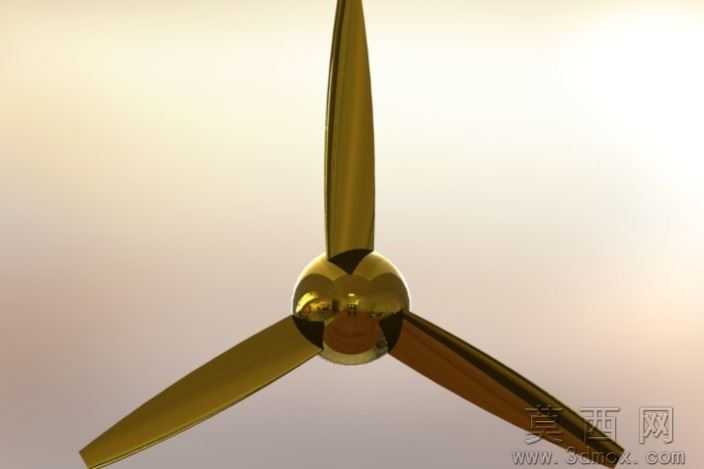

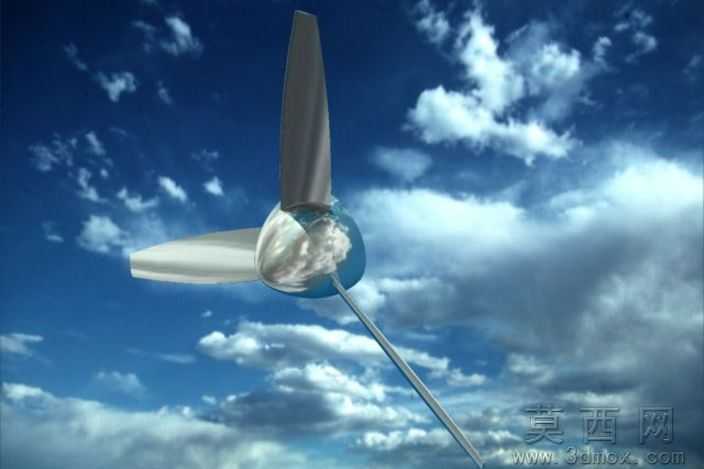

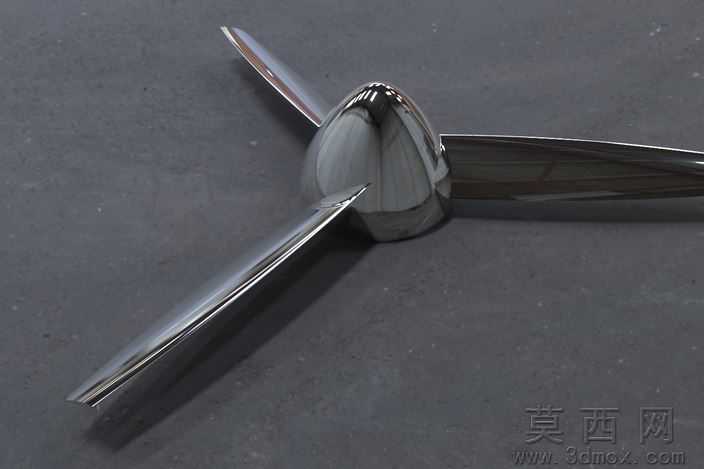

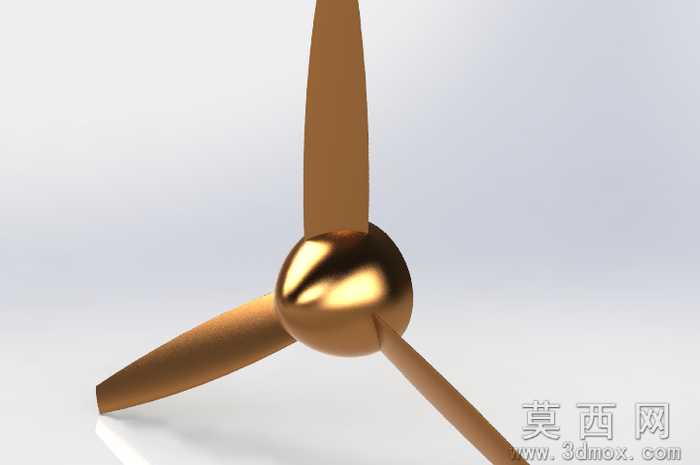

本模型为活塞发动机配套的三叶飞机螺旋桨，建模阶段首先基于航空翼型气动参数完成桨叶截面轮廓绘制，以桨毂中心为基准建立空间坐标系，逐段定义不同半径位置桨叶的弦长、扭转角与安装角参数，通过放样特征生成单支桨叶的曲面实体，再通过圆周阵列命令完成三支桨叶的均布排布，最后整合流线型桨毂整流罩结构，完成整体装配关系的约束定义，确保各部件同轴度、桨叶夹角偏差控制在航空设计允许公差范围内。参数设计层面严格匹配轻型活塞发动机的输出功率与转速区间，桨叶直径、扭转梯度、翼型厚度分布均经过气动效率校核，既保证低速飞行下的拉力输出效率，也兼顾结构强度冗余，可适配100-200马力级别的通航飞机活塞动力系统。渲染材质环节采用抛光金属材质参数，模拟航空铝合金高精度抛光后的镜面反射效果，添加真实环境反射贴图与柔和漫反射光照，还原金属桨叶的质感与曲面光影过渡，清晰呈现桨叶的翼型曲面流线与桨毂的圆润整流造型。结构原理上该螺旋桨通过桨毂与发动机输出轴直连，活塞发动机输出的旋转扭矩带动桨叶高速旋转，利用翼型截面的上下压力差产生轴向拉力，拉动飞机向前飞行，三叶布局相比两叶布局振动更小、拉力输出更平顺，流线型桨毂可降低飞行阻力，减少桨根位置的气流紊流。软件兼容方面，模型基于SolidWorks2011版本搭建完成，可直接在各版本SolidWorks中打开编辑特征参数，同时导出STEP、IGES通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，附带STL格式文件可直接用于3D打印验证，满足不同设计场景的使用需求。研发教学应用层面，该模型可作为航空航天类专业的教学案例，用于讲解螺旋桨气动原理、航空零件建模方法、曲面建模技巧，也可作为轻型通航飞机设计、航模研发的参考模型，辅助开展螺旋桨匹配计算、气动仿真分析、结构强度校核等研发工作，还可用于机械设计类课程的曲面建模实操训练素材。
