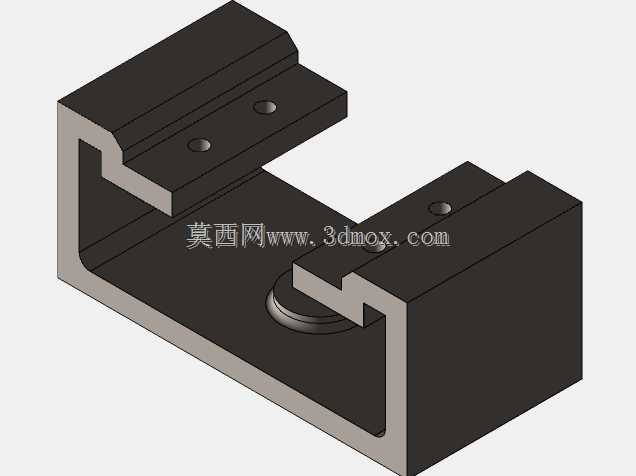

终端支架组件框架结构设计

该终端支架组件框架是面向工业现场终端设备固定安装场景开发的支撑类构件，主要应用于生产线工位终端、设备操作面板、小型传感检测终端的安装固定作业中，能够为各类外露终端部件提供稳定的承载基础与防护边界，避免终端设备在设备运行振动、外力误触场景下出现移位、磕碰损坏的问题。从实际用途来看，该框架可适配多类工业终端的安装需求，既可以作为独立支撑结构固定在设备机架、生产线型材架体上，也可以嵌入设备外壳内部作为内置安装基座，为终端部件提供精准的定位支撑，同时框架的U型敞口结构预留了充足的接线与操作空间，方便后期终端设备的接线调试、维护检修作业开展。在功能特性层面，该框架采用一体化折弯成型的主体结构，两侧延伸的安装翼板上预留了标准定位孔位，可通过标准紧固件快速完成与外部架体的连接固定，框架内部的承托位设置了定位凸台与安装孔，能够对终端部件形成多点位限位，避免长期使用过程中部件出现窜动偏移；框架的侧边采用加高围挡设计，能够对安装在内部的终端部件形成侧向防护，阻挡车间内的飞溅碎屑、切削液直接接触终端部件，提升终端设备在复杂工业环境下的使用寿命。从设计思路来看，该框架在开发阶段充分考量了安装适配性与结构强度的平衡，主体采用等厚板材加工，在保证整体结构抗扭、抗弯折强度的前提下尽可能控制构件自重，避免对安装基础造成额外的负载压力；孔位设计采用标准化间距设置，能够适配市面主流规格的终端设备安装尺寸，无需额外打孔改造即可完成装配，降低现场安装的作业难度。在外形尺寸与安装边界层面，该框架整体采用对称式U型布局，整体宽度与深度比例适配常规终端设备的安装尺寸，两侧安装翼板向外延伸的长度预留了充足的紧固件操作空间，安装时无需额外避让周边构件；框架内部的有效安装空间经过精准测算，既能够保证终端部件完全嵌入框架内部，也预留了0.5-1mm的装配公差余量，方便部件的快速装入与取出，框架底部的承托平面平面度控制在较高精度范围内，能够保证终端设备安装后保持水平状态，避免出现倾斜影响设备操作或检测精度。
