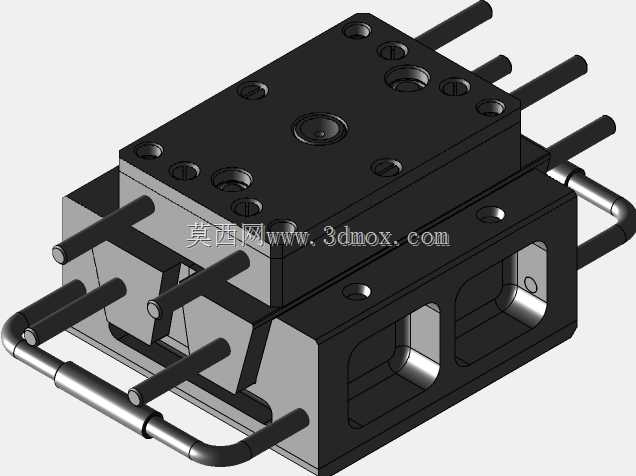

输送机托辊专用折叠式成型模具结构

该结构为带式输送机托辊生产环节配套的专用成型工装，主要应用于散料输送、物流分拣、矿山输送、港口装卸等场景下的托辊零部件批量加工作业，是托辊筒体成型工序的核心配套工装。在实际生产场景中，托辊作为带式输送机的核心承载部件，其筒体的成型精度直接决定托辊的径向跳动量、转动阻力以及整体使用寿命，传统托辊筒体成型多采用分体式压型工装，需要多次定位装夹，不仅加工效率偏低，多次装夹带来的形位公差累积也容易导致筒体圆度不足、接缝错位等问题，直接影响后续托辊装配后的运行稳定性，甚至会造成输送带偏磨、异常噪音等故障。该成型工装采用折叠式开合结构设计，整体分为固定模座、活动翻板、定位芯轴、锁紧机构四个核心部分，固定模座作为基准承载结构，安装在压力机工作台上时可通过底部的定位键快速对齐设备T型槽，无需反复校准位置；活动翻板通过铰接轴与固定模座连接，翻板内侧加工有与托辊筒体外径匹配的弧形型腔，合模时可形成完整的环形包覆腔，对卷制后的钢板进行精准压型校准。设计过程中重点考量了不同规格托辊的兼容性，模腔的圆弧半径按照常用托辊筒体的外径公差带做了微补偿设计，既可以保证压型后筒体的圆度控制在0.2mm以内，也能避免过压导致的筒体表面产生压痕；定位芯轴采用可更换式结构，针对不同壁厚的筒体可以快速更换对应直径的芯轴，保证卷制后钢板的对接缝可以精准对齐，为后续焊接工序提供良好的接缝基础。安装边界方面，该工装整体宽度适配常规100吨到200吨开式压力机的工作台安装尺寸，铰接轴的转动行程经过优化，开模状态下翻板的抬起角度可达105度，足够操作人员快速取放工件，不会出现结构干涉；锁紧机构采用快速夹钳结构，合模后可以提供足够的锁模力，避免压型过程中模腔胀开导致成型尺寸超差。在实际使用中，该工装单次压型作业的装夹时间相比传统分体模具缩短60%以上，成型后的筒体无需二次校圆即可直接进入焊接工序，大幅提升托辊的生产效率，同时成型精度的一致性更好，能有效降低托辊成品的不良率，适配中小批量多规格托辊的柔性生产需求。
