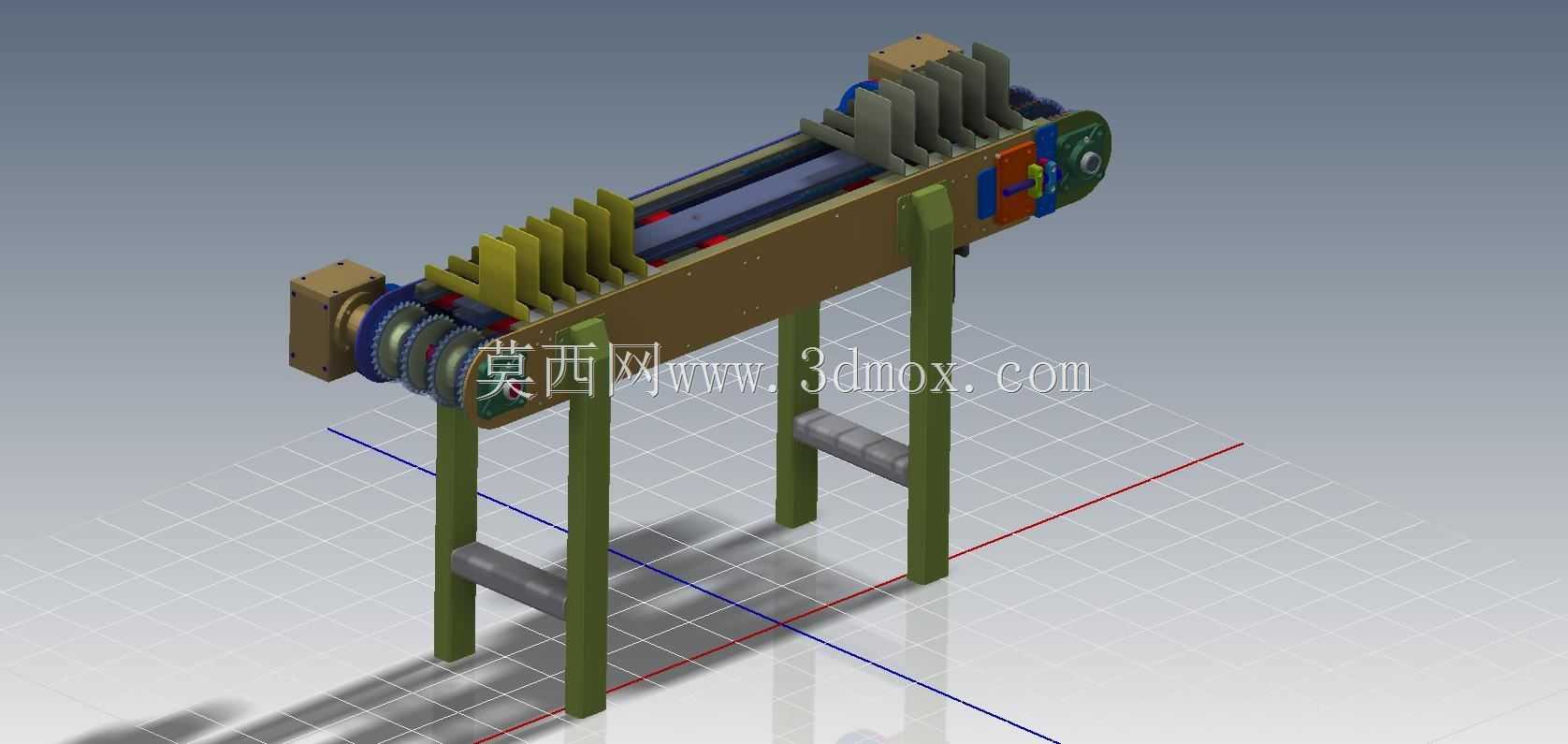

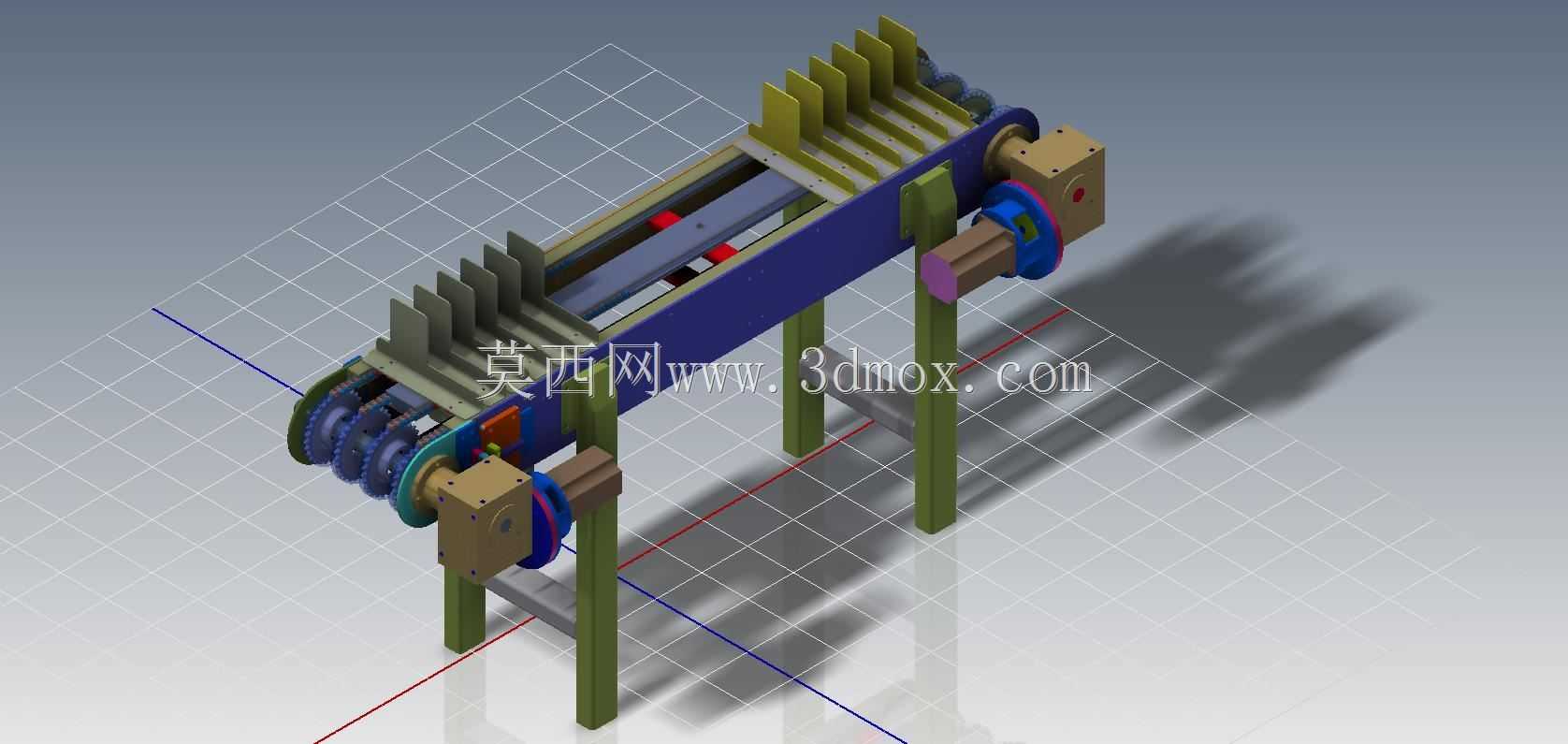

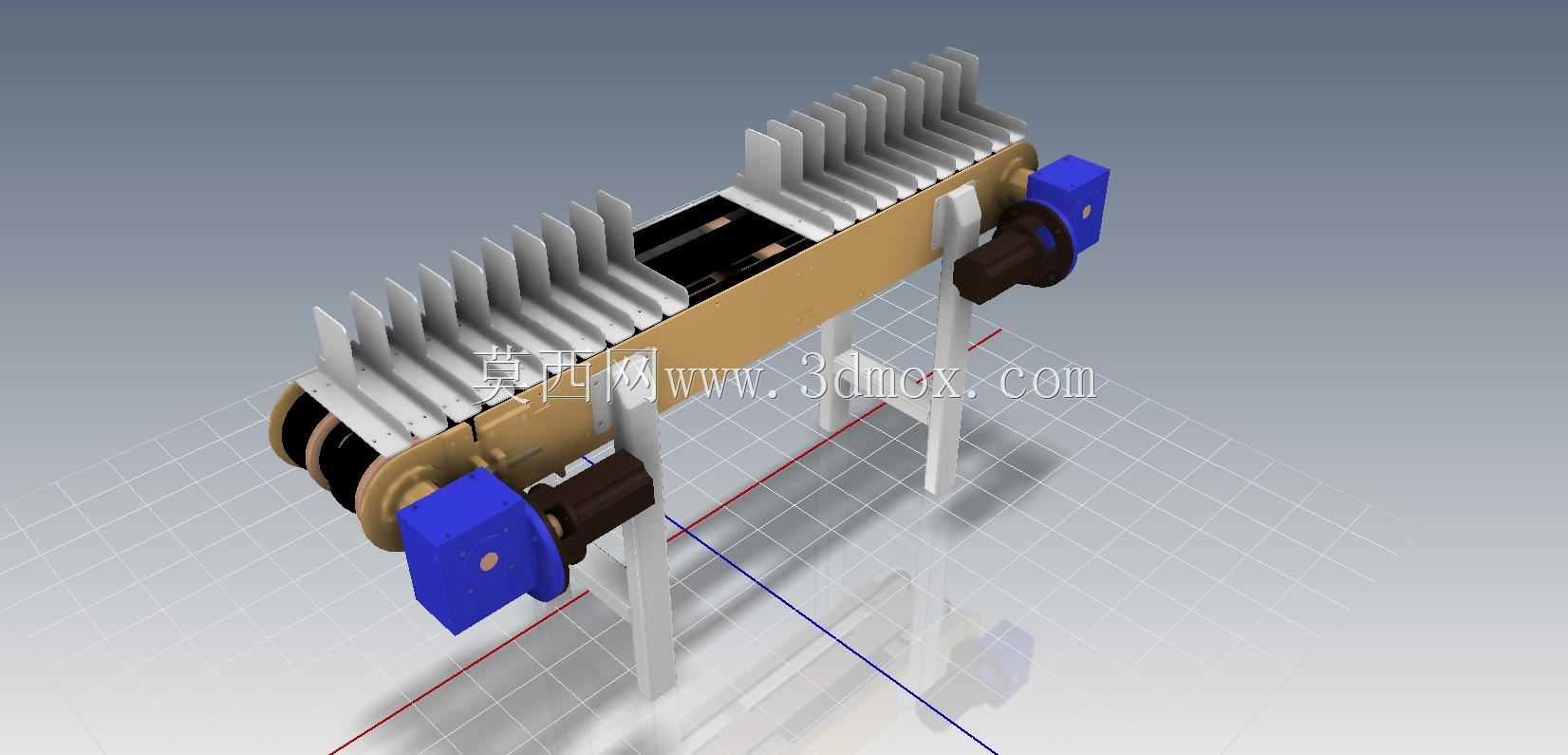

双端驱动齿耙式物料输送给料装置

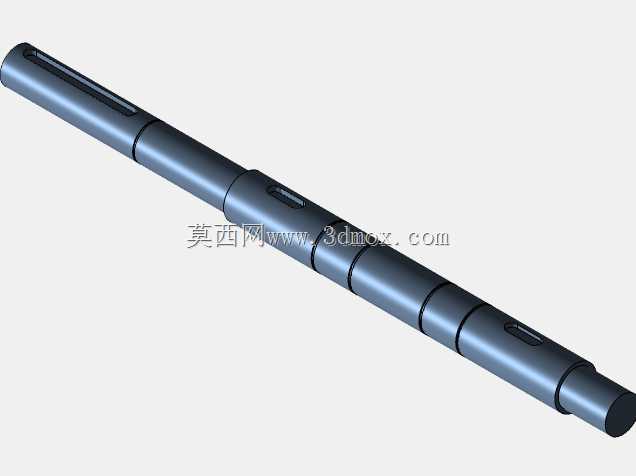

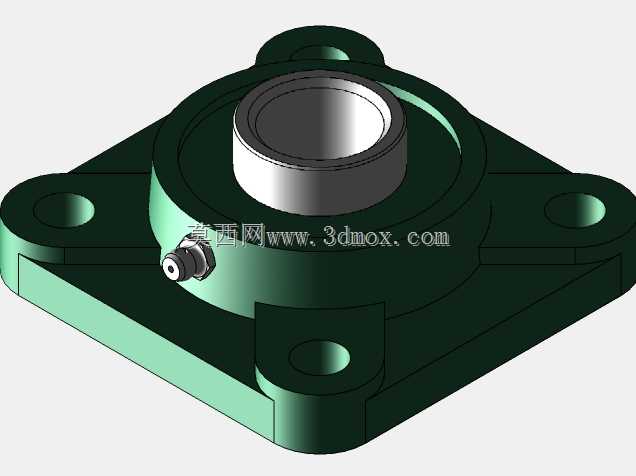

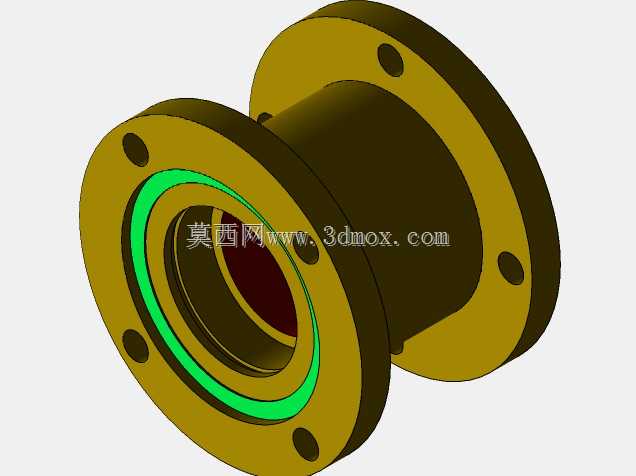

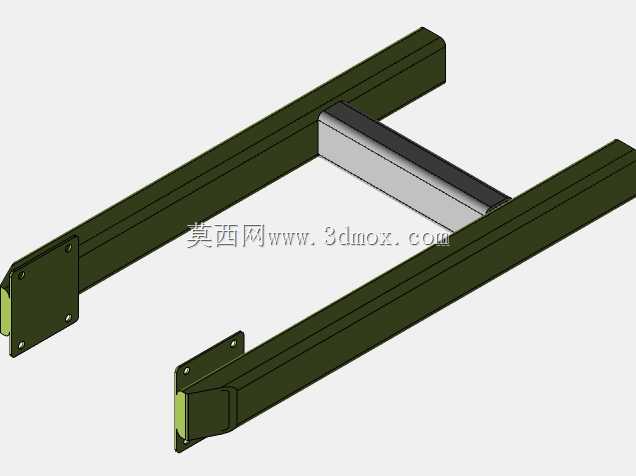

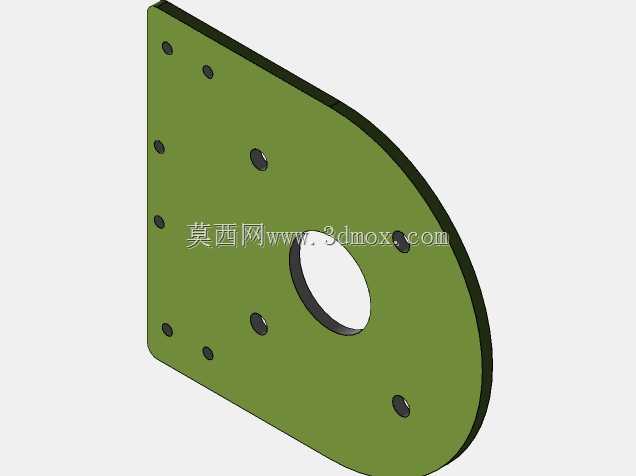

该给料输送装置主要应用于散状颗粒、小块状物料的连续均匀给料作业场景，常见于矿山选矿生产线、建材原料加工、粮食仓储转运、化工散料输送等工况中，可作为破碎、筛分、配料等工序的前置给料单元，也可独立完成短距离的物料水平输送任务，能够有效避免料仓出料时的物料堆积、起拱堵料问题，保障下游工序的进料稳定性。设备核心功能是将料仓内储存的散状物料按照设定的输送速率，连续均匀地输送至下一作业设备，相比传统的振动给料设备，该装置采用齿耙式推送结构，对湿度偏高、带有一定粘性的物料适应性更强，不会出现物料粘结在输送槽体表面导致输送效率下降的问题，同时双端驱动的结构设计让整根输送轴的受力更加均匀，重载工况下的运行稳定性更优，可有效降低单侧驱动带来的轴体偏磨、传动部件负载不均的故障概率。从设计思路来看，该装置采用模块化的结构布局，整体分为支撑机架、传动端座、输送耙轴、槽体护板四个核心模块，支撑机架采用方管焊接成型的立式支腿结构，四个支腿的安装基面预留了地脚螺栓固定孔位，可直接固定在混凝土基础或者钢制安装平台上，支腿的高度可根据上下游设备的衔接高度做适应性调整，无需改动主体输送结构；两端的传动端座集成了轴承座、传动连接法兰，可适配不同功率的减速驱动单元，端座与槽体之间采用螺栓连接，后期维护时可单独拆卸端座对内部轴承、密封件进行更换，无需整体拆解设备。外形尺寸方面，设备整体呈长条形水平布局，长度方向可根据实际输送距离做模块化拼接，宽度方向的尺寸适配常见的料仓出料口宽度，安装时仅需保证设备进料端与料仓出料口的密封衔接，出料端对准下游设备的进料口即可，设备两侧的护板高度高于齿耙的最高运动行程，可避免输送过程中物料从侧边洒落，两端的传动端座外侧预留了足够的安装操作空间，方便日常的检修注油、部件更换作业。设备运行时，两端驱动单元同步带动输送耙轴转动，轴体上排布的齿耙会随着轴体转动持续将槽体内的物料向出料端推送，齿耙的排布间距经过优化，既可以保证物料的推送效率，又能避免大块物料卡滞在齿耙之间，同时齿耙采用可拆卸的螺栓固定结构，磨损后可单独更换耙齿，无需更换整根轴体，大幅降低了后期的运维成本。
