正弦规角度检测工装结构设计

该正弦规结构是面向机械加工现场精密角度测量场景设计的专用工装，主要应用于零件斜面角度校验、锥度参数检测、斜孔加工定位等工序，在模具制造、精密零件加工、量具校准等领域有着广泛的使用需求，能够替代传统角度块规实现高精度的角度间接测量，大幅降低复杂角度检测的操作难度。

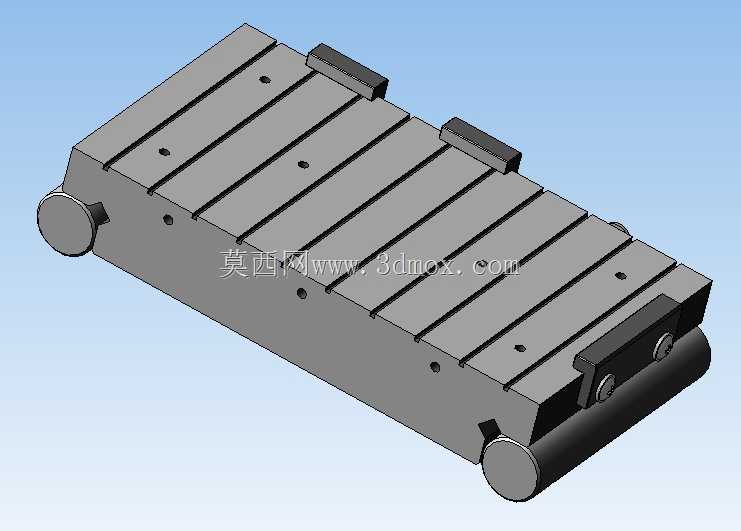

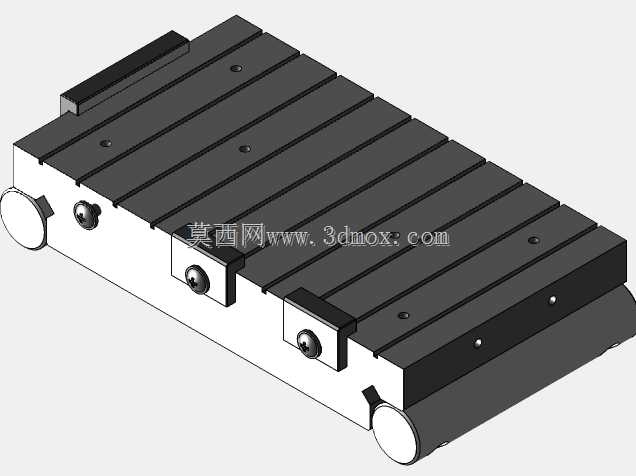

从功能特性来看，该结构主体采用高刚性平台设计，工作面均匀分布定位螺纹孔，可直接装夹待检测工件，也可配合压板实现不同规格零件的快速固定；平台两端配置高精度圆柱辊，两个圆柱的中心距经过精密校准，测量时通过在一端圆柱下方垫入对应尺寸的量块，即可利用三角函数关系换算出平台倾斜角度，角度测量精度可达微米级，能够满足IT4级以上精度零件的检测需求。平台侧面设置的限位挡块可在工件装夹时提供定位基准，避免检测过程中工件滑移影响测量结果，两端的圆柱辊采用高硬度耐磨钢材制作，长期使用也能维持尺寸稳定性，保证测量精度的一致性。

设计思路上，该结构优先保障工作面的平面度与两圆柱的平行度，主体平台采用整体式钢材铣削成型，经过时效处理消除内应力，避免长期使用出现形变；工作面的T型槽与螺纹孔布局兼顾了不同尺寸工件的装夹需求，既可以固定小型精密零件，也能够承载中等尺寸的模具镶件检测。整体结构没有多余的冗余设计，所有棱角都做了倒角处理，避免操作过程中划伤操作人员，底部的支撑结构预留了充足的操作空间，方便量块的垫入与取出。

从安装边界来看，该正弦规可直接放置在大理石检测平台、机床工作台面上使用，无需额外固定安装，整体外形适配常规检测工位的空间尺寸，工作面宽度可覆盖大部分常见机械零件的检测范围，两端圆柱的直径与中心距匹配通用量块的尺寸规格，能够直接配合车间现有量块组使用，不需要额外采购配套辅具，适配现有加工检测场景的使用习惯，操作人员无需经过复杂培训即可快速上手完成角度检测操作。
