Vishay2W功率绕线电阻器结构设计

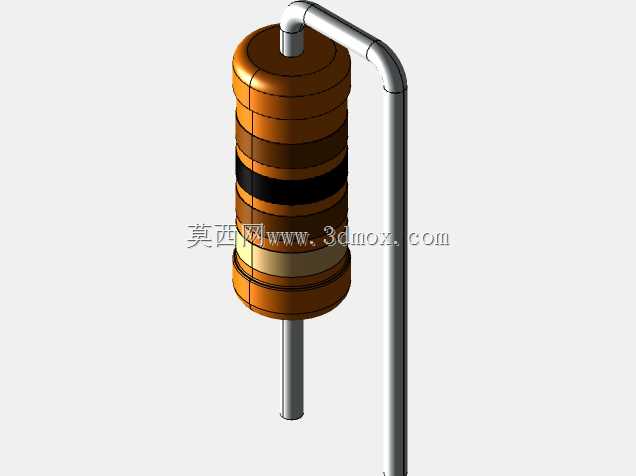

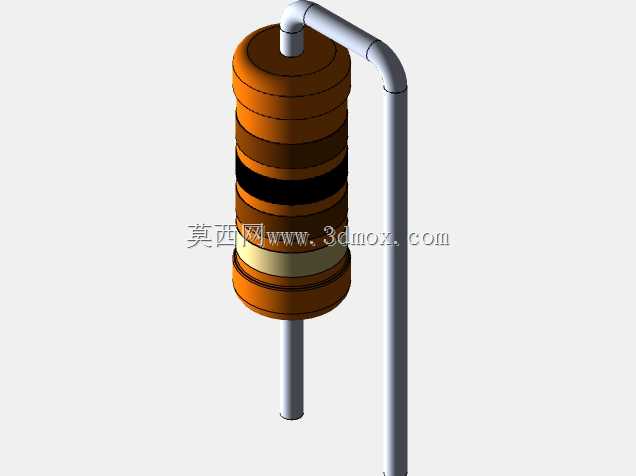

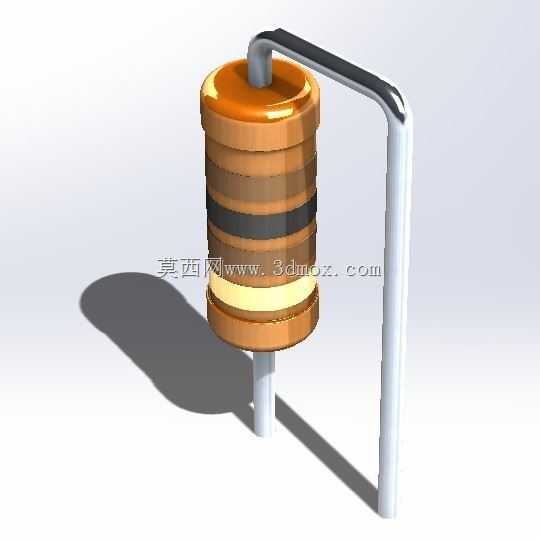

该功率电阻器主要面向工业控制板卡、电源模块、大功率驱动电路等场景应用，作为电路中的核心被动器件，承担限流、分压、负载匹配、浪涌吸收等关键功能，在伺服驱动、变频设备、工业电源等产品中，能够在持续功率负载下稳定工作，避免电路因电流波动出现器件损坏，保障整套电气系统的运行可靠性。这款2W功率电阻采用轴向引线式结构设计，主体为圆柱形陶瓷基体，外层通过绕制合金电阻丝实现额定阻值，外部通过多层绝缘封装层完成密封防护，既能够隔绝外界潮气、粉尘对电阻丝的侵蚀，也可以在工作过程中实现均匀散热，避免局部过热导致的阻值漂移。两端的金属引线采用弯折成型设计，既可以适配直插式波峰焊的PCB安装工艺，也能够根据安装空间需求调整引线弯折角度，适配不同布局的电路板安装需求。设计过程中优先考量了电阻的功率承载能力与散热表现，陶瓷基体选用高导热氧化铝材质，能够快速将电阻丝工作产生的热量传导至外层封装与周边空气，在额定2W功率下持续工作时，表面温升控制在安全阈值内，不会出现封装老化、阻值偏移的问题。外层的色环标识清晰标注阻值参数，方便生产装配过程中的人工识别与物料核对，避免错料问题出现。安装边界方面，圆柱形主体直径与长度匹配常规2W功率电阻的通用安装尺寸，引线直径符合标准插装孔径要求，既可以直接插装在标准PCB焊盘上，也可以通过引线弯折实现悬空安装，适配不同的散热与空间布局需求，在紧凑的电源模块内部也能够完成合理排布，不会与周边电容、电感等器件产生结构干涉。整体结构兼顾了电气性能稳定性、安装适配性与长期工作可靠性，能够满足多数工业级电气产品的电路设计使用需求，在持续负载、短时过载的工况下都能够保持稳定的电气参数表现。
