低噪声同轴射频信号放大器结构设计

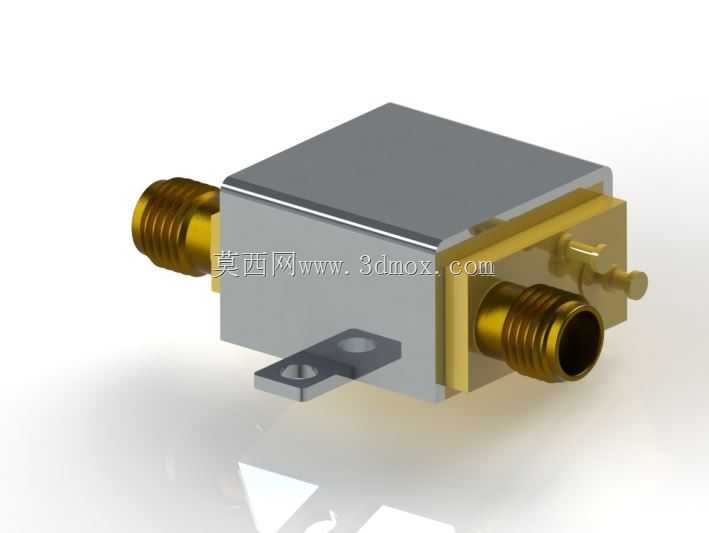

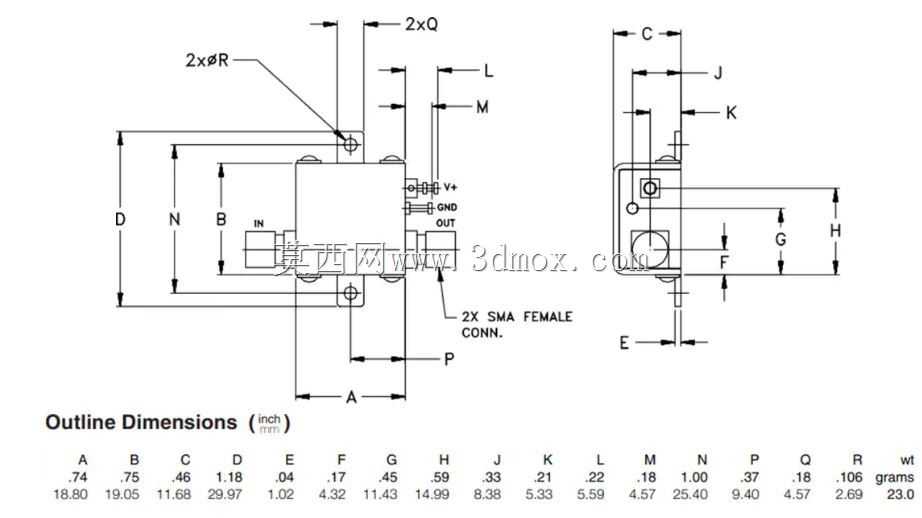

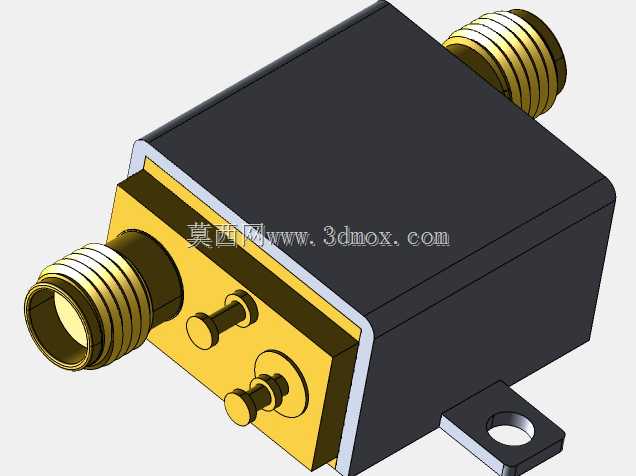

这款同轴结构的低噪声信号放大器件，主要面向射频微波通讯链路的前端信号处理场景，常见于无线通讯基站、射频测试测量系统、卫星信号接收设备、雷达前端信号采集模块中，核心作用是在信号接收链路的最前端对微弱的射频输入信号进行低失真放大，同时尽可能压低自身引入的噪声系数，避免后端处理过程中有用信号被噪声淹没，保障后续信号解调、分析的准确性。器件采用双侧标准SMA同轴接口设计，输入输出接口沿壳体两侧对称排布，接口采用镀金工艺处理，既可以降低高频信号传输过程中的接触损耗，也能提升接口的抗腐蚀能力与长期插拔使用寿命，适配常规的同轴电缆快速连接需求，无需额外定制转接结构即可接入标准射频链路。壳体主体采用铣削加工的金属屏蔽结构，上盖为平整的金属盖板，通过侧边的镀金压框与底座实现紧密扣合，整体形成完整的电磁屏蔽腔体，能够有效隔绝外界空间的电磁干扰，同时避免内部放大电路的信号向外辐射造成串扰，保障高频工作状态下的性能稳定性。壳体底部延伸出带安装孔的固定支耳，安装孔位采用标准通孔设计，可通过螺丝直接固定在设备机箱的安装面板或者散热基板上，支耳与壳体为一体化加工结构，安装后结构强度充足，可承受常规的线缆拉扯外力而不会出现壳体变形或者接口移位的问题。侧边预留的调节结构可针对不同频段的增益需求进行微调，适配不同工作场景下的信号增益参数要求，整体结构紧凑小巧，在有限的安装空间内即可完成布置，不会占用过多的机箱内部空间，同时金属壳体本身可作为散热结构，将内部放大电路工作产生的热量快速传导到安装基板上，保障长时间连续工作下的器件温度稳定，避免温漂带来的性能参数波动。设计过程中充分考虑了高频信号的阻抗匹配需求，内部腔体的尺寸经过精准计算，配合同轴接口的阻抗特性实现全链路50欧姆阻抗匹配，最大限度降低信号反射带来的功率损耗，接口与壳体之间采用绝缘隔离结构，避免出现接地环路干扰，进一步压低整机的噪声系数表现。
