标准19英寸18U服务器机柜机架结构设计

这款18U机架是严格遵循19英寸工业安装标准设计的设备承载机架，主要面向数据中心机房、通讯基站、工业控制机柜集成、弱电工程布线等场景使用，是各类机架式IT设备、工业通讯模块、配电单元、工控主机的标准安装载体。在实际应用场景中，该机架可独立作为小型机房的设备承载主体，也可嵌入到大型综合机柜内部作为分层安装框架，适配交换机、服务器、KVM切换器、PDU电源分配单元、光纤配线架等标准19英寸宽度的设备，满足中小规模组网、边缘计算节点部署、车间工控系统集成、楼宇弱电间设备收纳等多场景的安装需求。

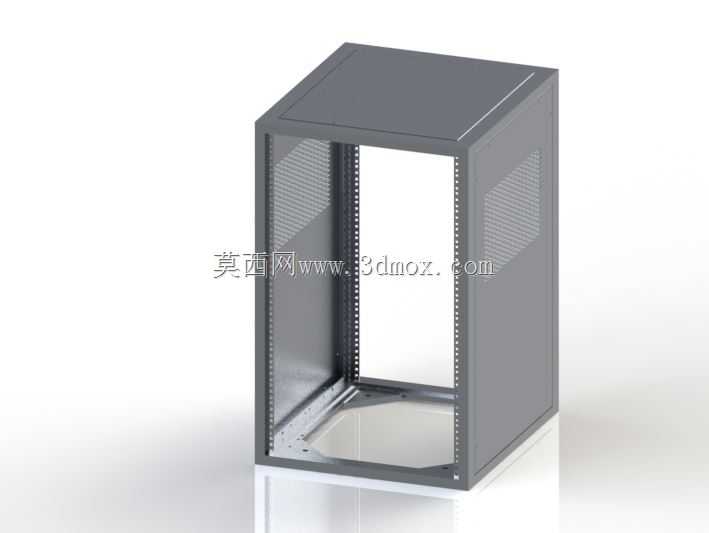

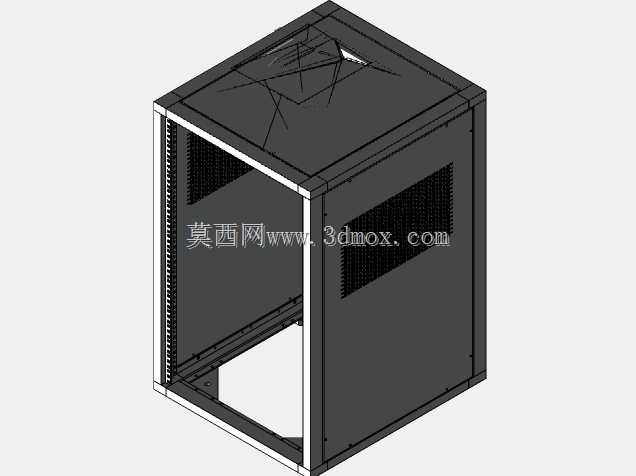

从功能特性来看，机架整体采用开放式框架搭配侧部封闭护板的结构设计，两侧护板预留了规整的通风散热格栅，能够在设备运行过程中形成自然对流散热通道，避免设备长时间高负载运行时热量在机架内部淤积；框架前后立柱采用等距排布的方形安装孔位，孔位间距严格符合U位安装标准，每1U高度对应三组安装固定点位，可根据设备的实际高度灵活调整安装托板或者设备固定耳的位置，无需额外打孔即可实现不同高度设备的快速固定，适配1U到18U全高度范围的标准机架式设备安装。机架底部预留了接地安装点位与线缆进出开口，既可以满足电气安全规范中的接地防护要求，也方便电源线、网线、光纤等各类线缆从机架底部规整引入，配合内部可选配的理线架实现线缆的有序排布，降低后期运维的线路梳理难度。

在设计思路上，这款机架优先保证结构强度与安装兼容性，主体框架采用折弯钣金拼接焊接成型，立柱部位做了加厚处理，能够承受满配设备时的总重量负载，避免长期承重出现立柱变形、安装位偏移的问题；整体外形方正，边角做了钝化处理，避免安装运维过程中尖锐边角划伤操作人员；机架的安装边界严格遵循通用机柜的适配尺寸，外部宽度、深度尺寸可适配多数标准服务器机柜的内部安装空间，也可独立搭配前后门板、顶部散热风扇单元组成完整的封闭机柜，拓展性较强。机架的安装基准面做了平面度校准，保证设备安装后处于水平状态，避免长期倾斜放置影响设备内部硬盘、散热风扇等转动部件的使用寿命，同时前后立柱的安装孔位同轴度控制在公差允许范围内，保证设备安装时固定耳可以顺利对齐孔位，降低现场安装的调试难度。
