霍尼韦尔直列式信号放大器结构设计

这款直列放大器主要面向工业传感信号传输场景，在各类工业自动化检测、过程控制回路中承担弱信号调理放大的核心作用，能够将前端各类传感器输出的毫伏级微弱信号进行标准化放大处理，匹配后端PLC、采集模块等控制设备的输入量程要求，解决工业现场长距离信号传输过程中的衰减、干扰问题，保障信号传输的稳定性与准确性。

从实际用途来看，该类放大器常配套压力传感器、温度传感器、位移传感器等检测元件使用，广泛应用在工业生产线状态监测、流体管路参数检测、重型设备运行状态反馈等场景，可在存在一定粉尘、轻度溅水的工业环境中稳定工作，无需额外加装独立防护外箱，直接就近安装在传感检测点附近即可，能够有效缩短弱信号的传输路径，降低外界电磁干扰对检测精度的影响。

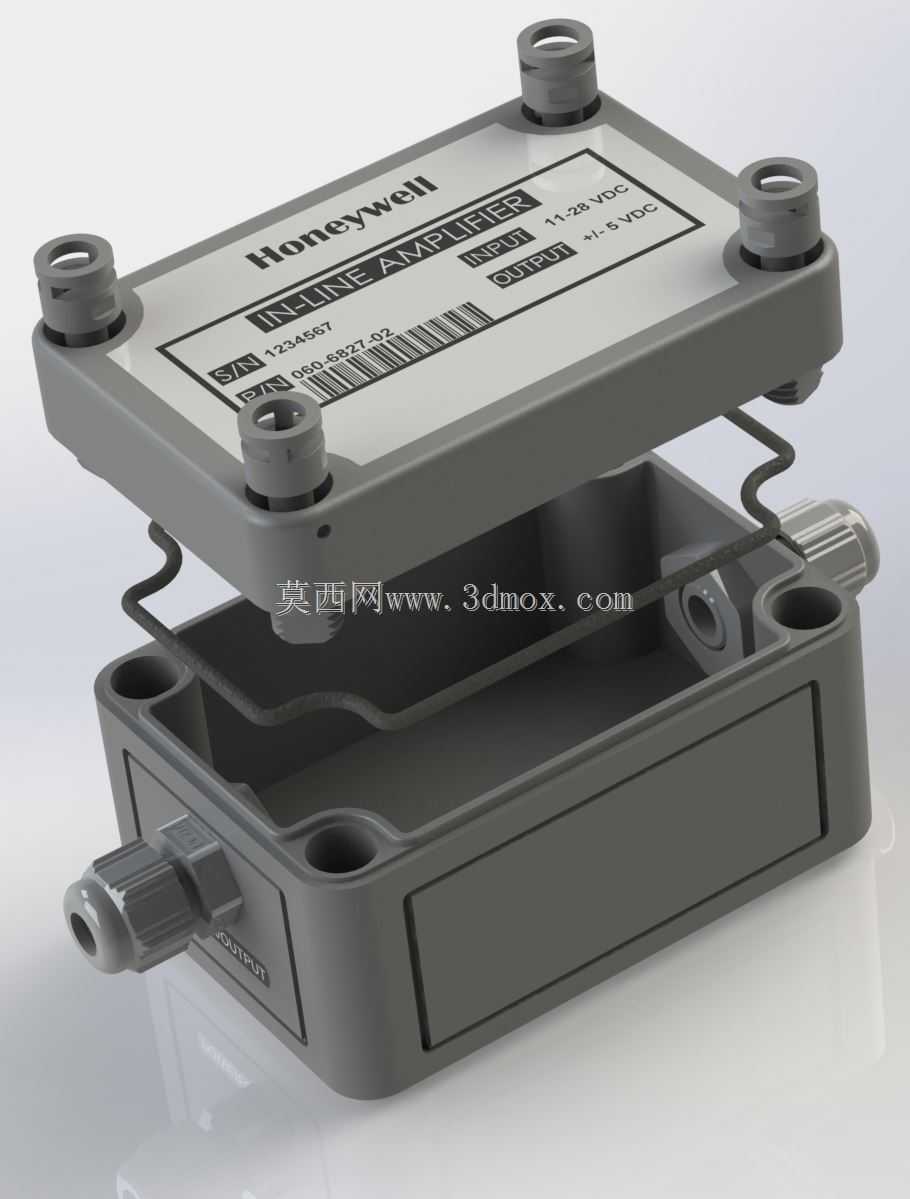

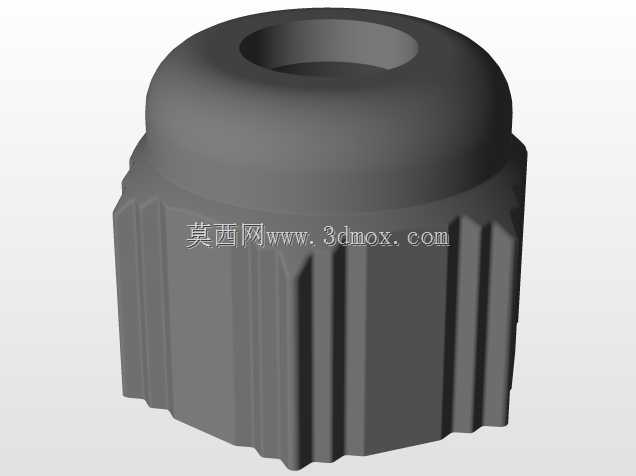

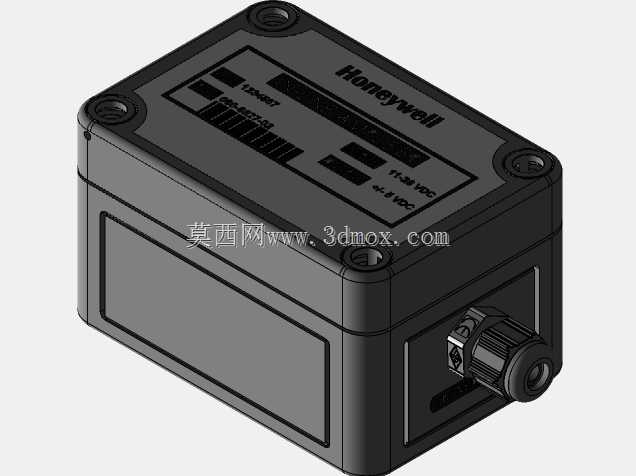

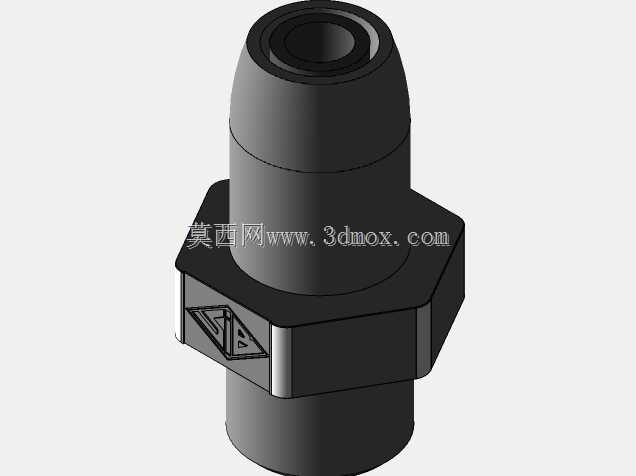

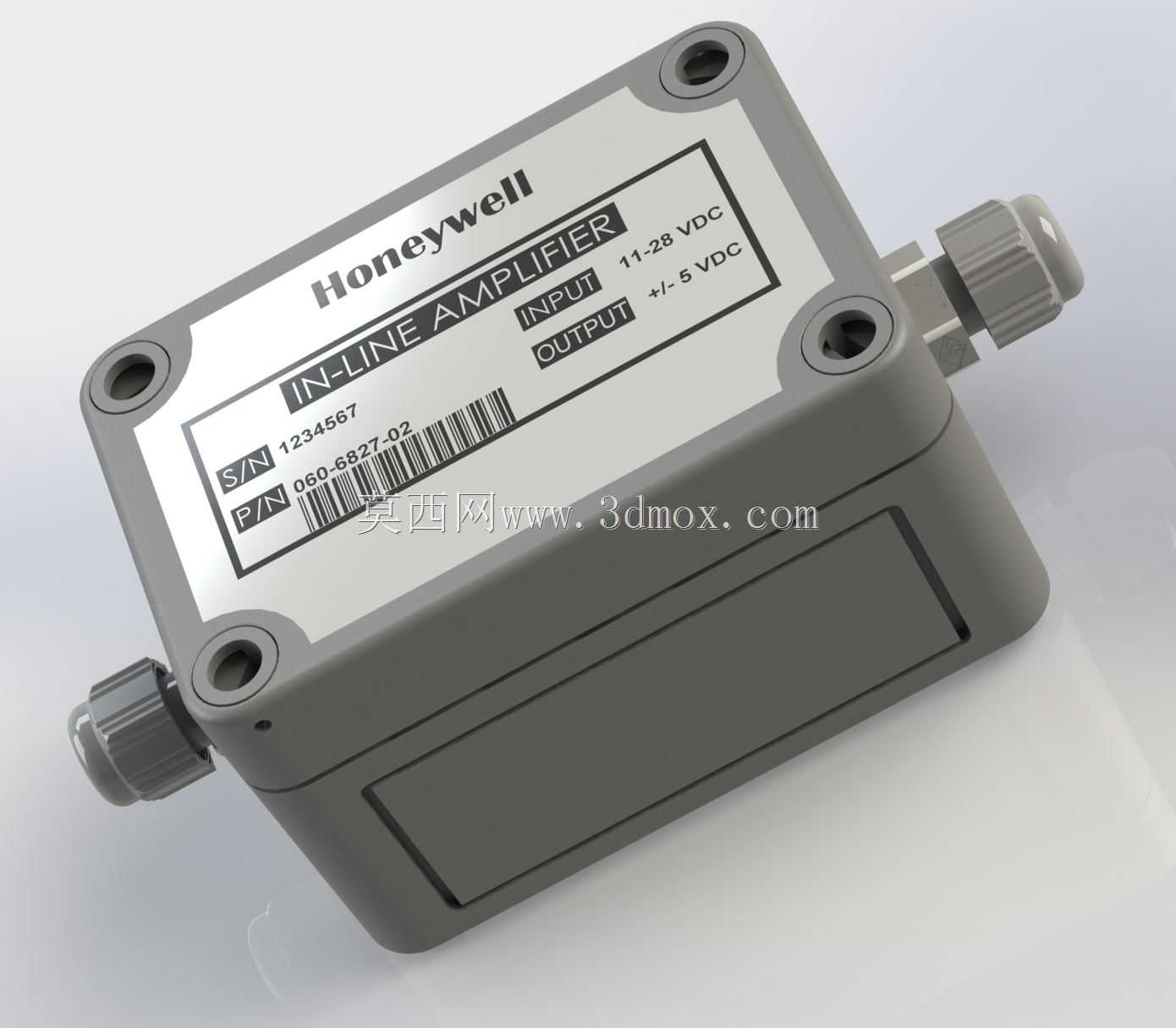

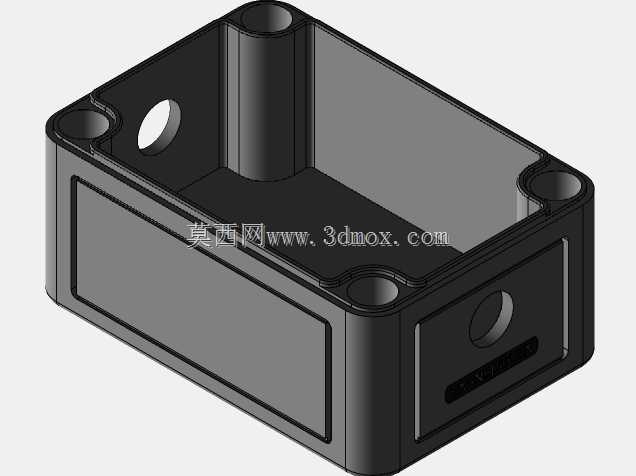

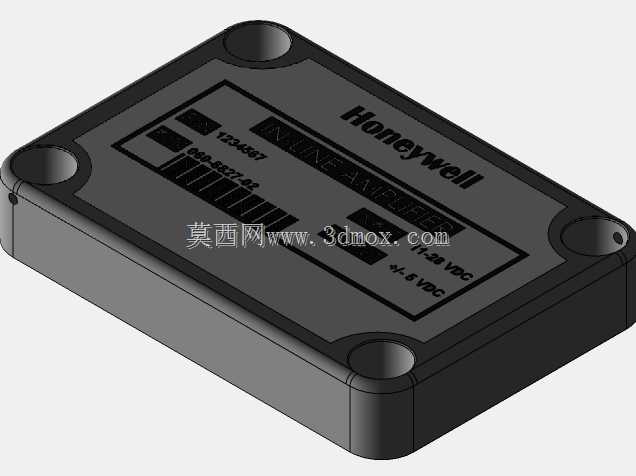

产品功能设计上，壳体采用上下扣合的分体式结构，上盖表面预留清晰的标识印刷区域，可标注产品参数、接线定义、认证信息等内容，方便现场安装调试时快速查阅；壳体四角设置带安装孔的固定凸台，凸台内预埋金属衬套，避免塑料壳体直接锁附螺丝出现开裂滑牙问题，可通过螺栓直接固定在设备机架、安装面板上，适配多种安装姿态。侧面预留防水格兰头安装位，用于接入输入输出线缆，格兰头与壳体之间通过密封圈压紧，实现线缆入口处的密封防护，上下壳体扣合面设计有连续的密封槽，可配套橡胶密封圈实现整壳的IP65级防护能力，阻挡粉尘、飞溅液体进入壳体内部。

设计思路上，整体优先考虑工业现场的安装便捷性与环境适应性，壳体内部预留充足的走线空间，上下盖之间设置柔性走线连接结构，开盖调试时无需完全拆分上下壳体，避免内部接线扯断；内部空间可容纳信号调理电路板，实际量产版本可内置两块PCB分别承担信号放大、电源滤波与浪涌防护功能，模型阶段重点还原了壳体的装配关系、安装接口与外部尺寸，确保在更大的整机装配中，安装孔位间距、外部轮廓尺寸、接口位置完全匹配实际产品的边界要求，不会和周边其他零部件产生装配干涉。外形采用方正的盒式设计，边角做圆弧过渡处理，避免尖锐边角在安装过程中划伤操作人员，整体尺寸紧凑，不会占用过多安装空间，四个安装孔的位置对称分布，可兼容水平、垂直等多种安装方向，适配不同设备的安装空间布局要求。
