垂直开启轴式机载设备承载托架结构

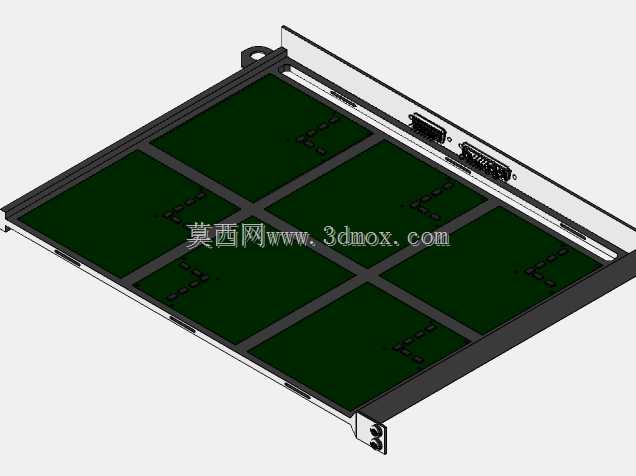

该结构为适配机载场景设计的垂直开启轴式设备承载托架，主要应用于航空机载电子设备的舱内安装固定场景，可在有限的机载舱体空间内实现设备的稳定承载与便捷维护操作。托架整体采用薄型板式框架结构，主体承载面做分区格构化设计，六块独立承载区域通过加强筋分隔，既能够降低整体结构自重，又可保证承载面的结构刚度，避免机载工况下的振动形变影响搭载设备的运行稳定性。框架侧边设置有垂直布置的开合转轴结构，可实现承载面板沿竖向轴的翻转开启动作，无需完全拆卸托架即可完成搭载设备的接线调试、检修更换操作，大幅缩减机载设备的维护操作空间需求与作业时长。托架的侧边集成有标准通讯接口安装位，可直接适配机载设备的常用数据与供电接口，接口位置做凸起防护结构设计，避免开合过程中磕碰损伤接口元件。框架的边角处设置有定位安装孔与吊装挂孔，可通过标准紧固件快速固定在机载舱的预设安装基面上，安装边界贴合舱内预留的薄型安装空间，整体厚度控制在较低范围，不会额外占用过多舱内有效容积。设计过程中充分考虑机载工况的振动、冲击载荷要求，框架主体采用轻量化高强度金属材质，承载面做防滑耐磨处理，可适配不同规格的板载式电子设备安装固定，格构式的背面结构也利于搭载设备的自然散热，避免密闭空间内的设备积热问题。转轴位置设置有限位结构，开启角度可根据维护需求锁定，避免开合过程中碰撞周边舱内构件，整体结构兼顾了承载可靠性、操作便捷性与空间利用率，完全适配机载场景的严苛使用要求。
