钣金拼接式设备防护机箱外壳结构

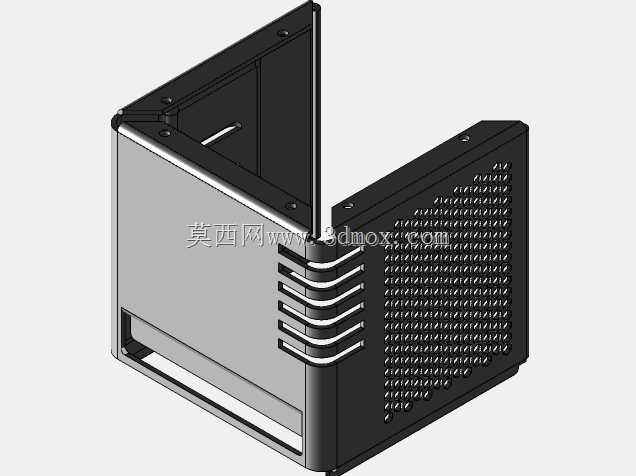

这款钣金拼接式设备防护外壳，主要面向工业控制类小型设备、嵌入式工控主机、边缘计算终端这类需要独立外置安装的场景使用，核心作用是为内部的电路板、电源模块、接线端子等核心元器件提供物理防护，隔绝外界粉尘、飞溅液体、意外磕碰对内部器件的损伤，同时通过规整的结构设计梳理内部走线，让设备整体安装后更整洁，适配车间控制柜旁、设备侧挂装、桌面独立放置等多种安装场景。从功能特性来看，外壳采用多块钣金拼接的结构设计，其中一侧面板做了整面的密集冲孔散热网孔，能够在不额外增加散热风扇的前提下，依靠自然对流带走内部元器件工作产生的热量，避免密闭壳体内积热导致的元器件性能衰减、寿命缩短问题；壳体侧边设计了多道平行的凹凸加强筋，既可以提升薄钣金壳体的整体结构强度，减少板材厚度控制成本的同时避免壳体受挤压变形，也能作为壳体拼接时的定位导向结构，降低组装时的对位难度，提升装配效率。设计思路上，这款外壳优先考虑了加工与装配的便捷性，所有弯折结构都适配常规钣金冲压、折弯工艺，不需要特殊的开模工序，小批量生产也能控制成本；拼接处的连接点位都做了隐藏式设计，外部看不到突出的螺丝头，既提升了外观的整洁度，也能避免螺丝突出导致的安装干涉、刮擦操作人员的问题；壳体开口处预留了平整的安装边，可根据使用需求加装透明亚克力盖板或者金属封板，适配不同防护等级的使用需求。外形尺寸与安装边界方面，整体为近似正方体的紧凑型结构，占用安装空间小，壳体底部预留了通用的安装固定孔位，既可以通过螺丝固定在设备机架的平面上，也可以搭配L型支架实现侧挂安装，壳体后侧预留了走线开口位置，方便内部设备的电源线、信号线引出外接，不需要额外在壳体上开孔加工，拿到成品后就可以直接装入内部元器件完成组装使用。
