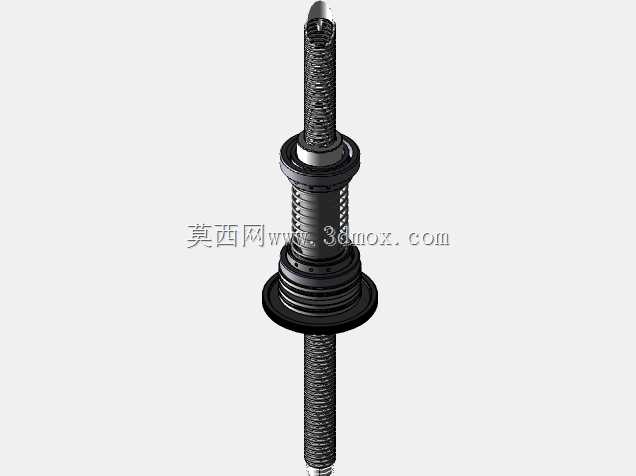

重型数控机床垂直移动进给节点结构

该结构为重型数控加工设备的垂直方向进给移动节点，主要应用于大吨位、高刚性要求的金属切削机床、重型镗铣床的Z轴传动场景，承担垂直方向滑枕、主轴箱等核心运动部件的精准位移承载与传动功能，是重型机床实现高精度重切削加工的核心传动单元。在实际生产场景中，这类垂直移动节点需要承载主轴箱、刀具系统以及切削过程产生的动态载荷，既要克服垂直方向运动的重力下坠问题，又要保证进给过程的运动精度与反向响应速度，适配重型机床大切深、强抗力的加工工况，可满足大型铸锻件、重型结构件的粗精加工一体化位移需求。该结构核心采用无间隙螺母传动副设计，从根源上消除了传统丝杠螺母副的反向传动间隙，在垂直方向频繁换向、启停的进给动作中，不会出现空程误差，大幅提升垂直进给的定位精度与重复定位精度，同时配合刚性强化的节点支撑结构，可承受切削过程中产生的径向、轴向复合载荷，避免重载切削下的结构形变与传动振颤。设计过程中，工程师重点考量了垂直运动的重力平衡适配性，节点的安装接口可对接机床的重锤平衡或液压平衡系统，将运动部件的重力通过平衡机构抵消，降低传动副的持续负载，延长核心传动件的使用寿命；同时节点的润滑通道、密封结构均做了集成化设计，可适配机床自动润滑系统，保证长期运行过程中传动副的润滑充分，避免磨损失效。外形尺寸方面，该节点的安装边界完全适配重型机床立柱的导轨安装间距，连接法兰采用标准化的重型机床接口尺寸，可直接与同规格的垂直滑枕、主轴箱单元对接，无需额外做安装面的二次加工，节点的整体轮廓在垂直方向做了紧凑化设计，不会占用过多的Z轴运动行程空间，保证机床的有效加工行程满足设计要求；安装基准面经过精密加工，形位公差控制在微米级，可保证装配后传动副与导轨的平行度要求，避免运动过程中出现卡滞、偏载等问题。
