铝型材框架式数控型材加工设备

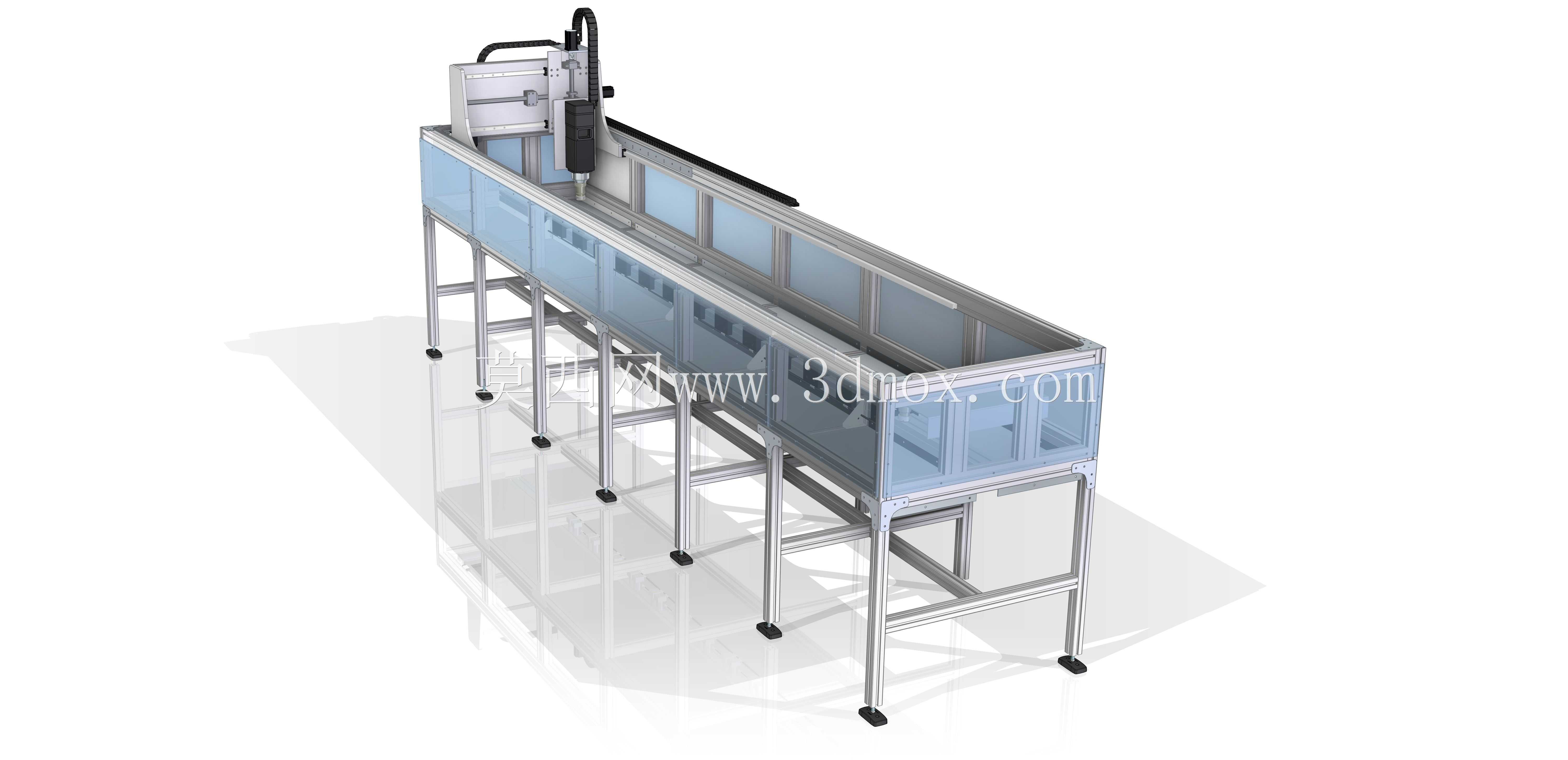

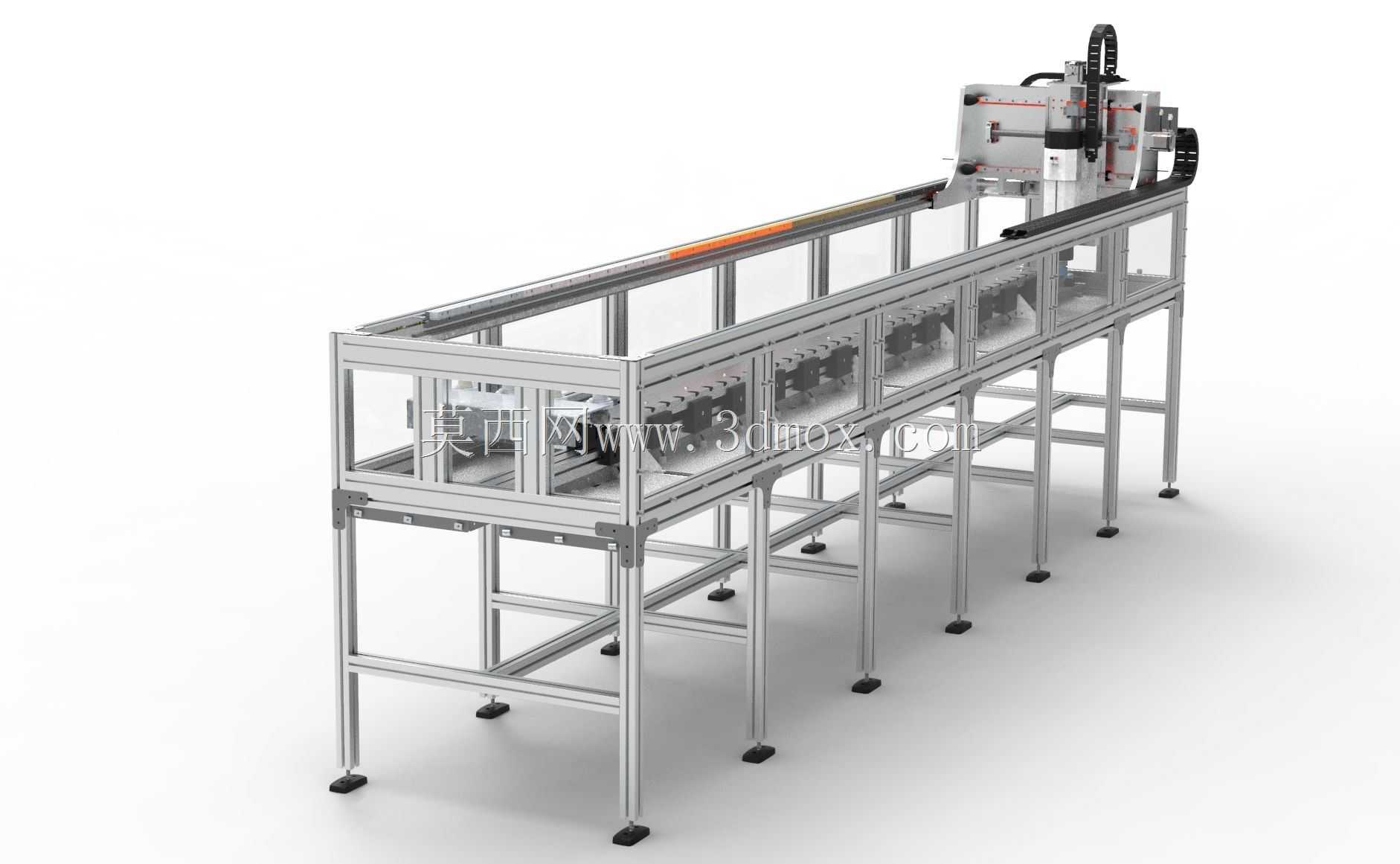

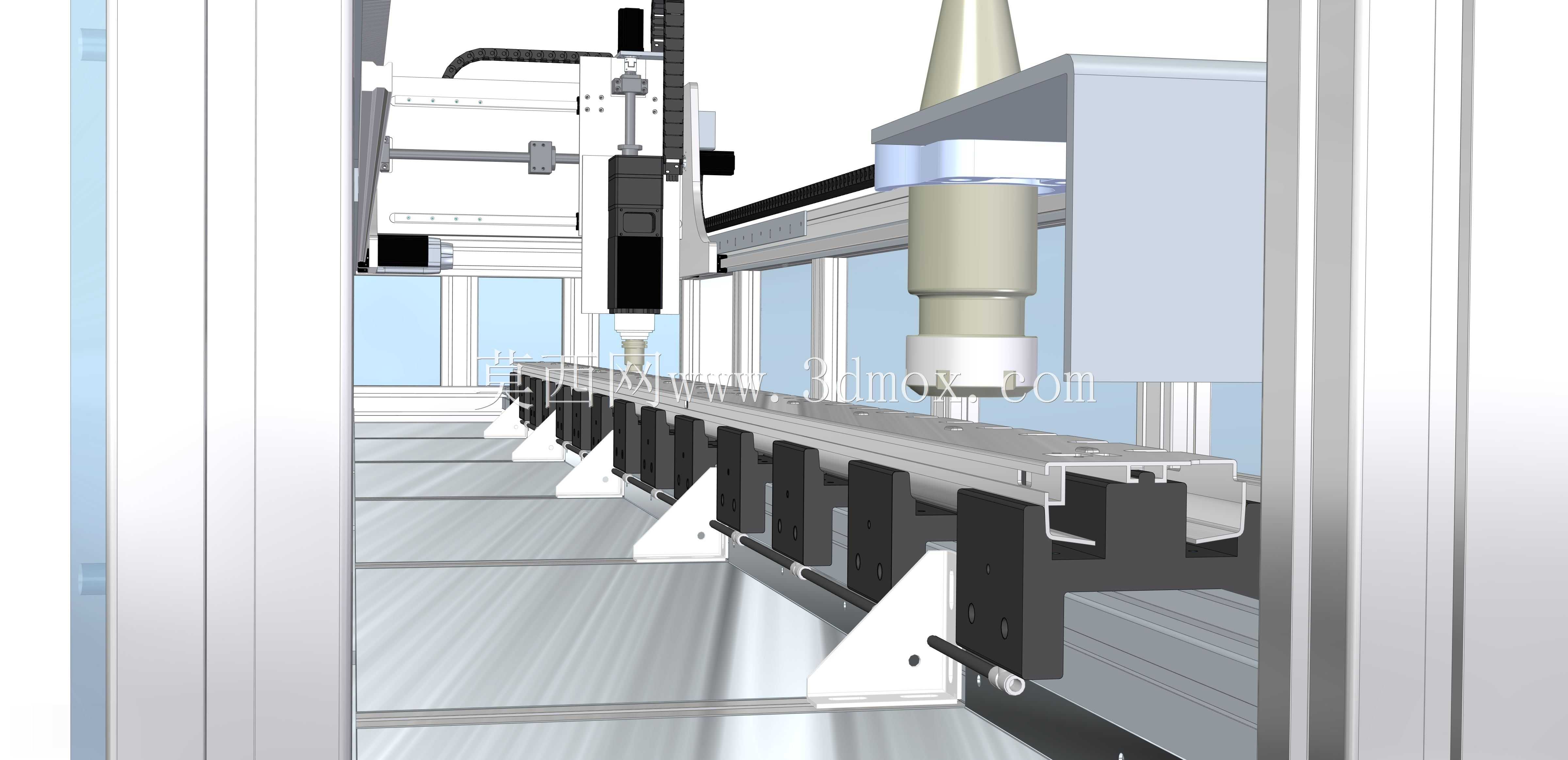

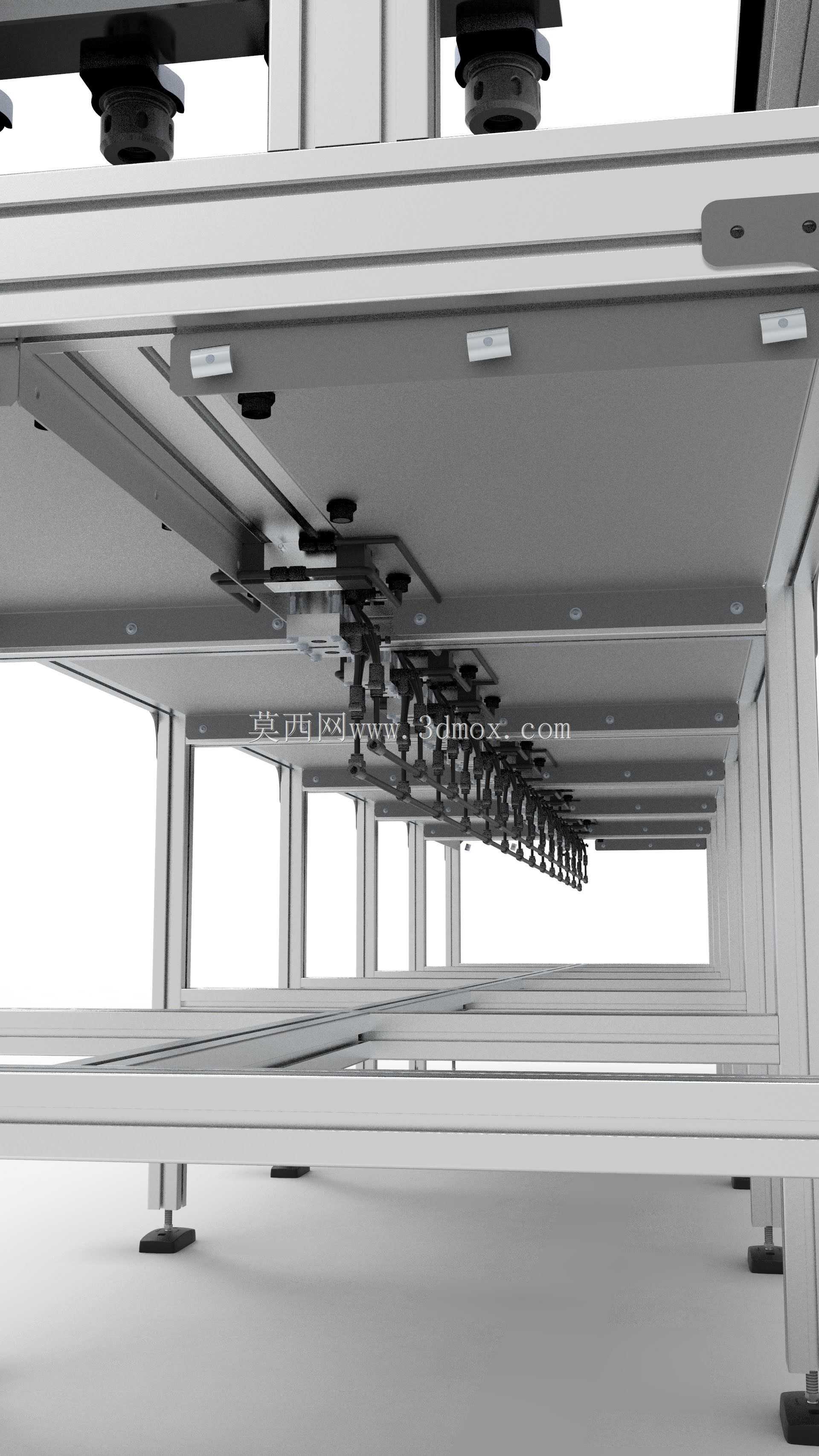

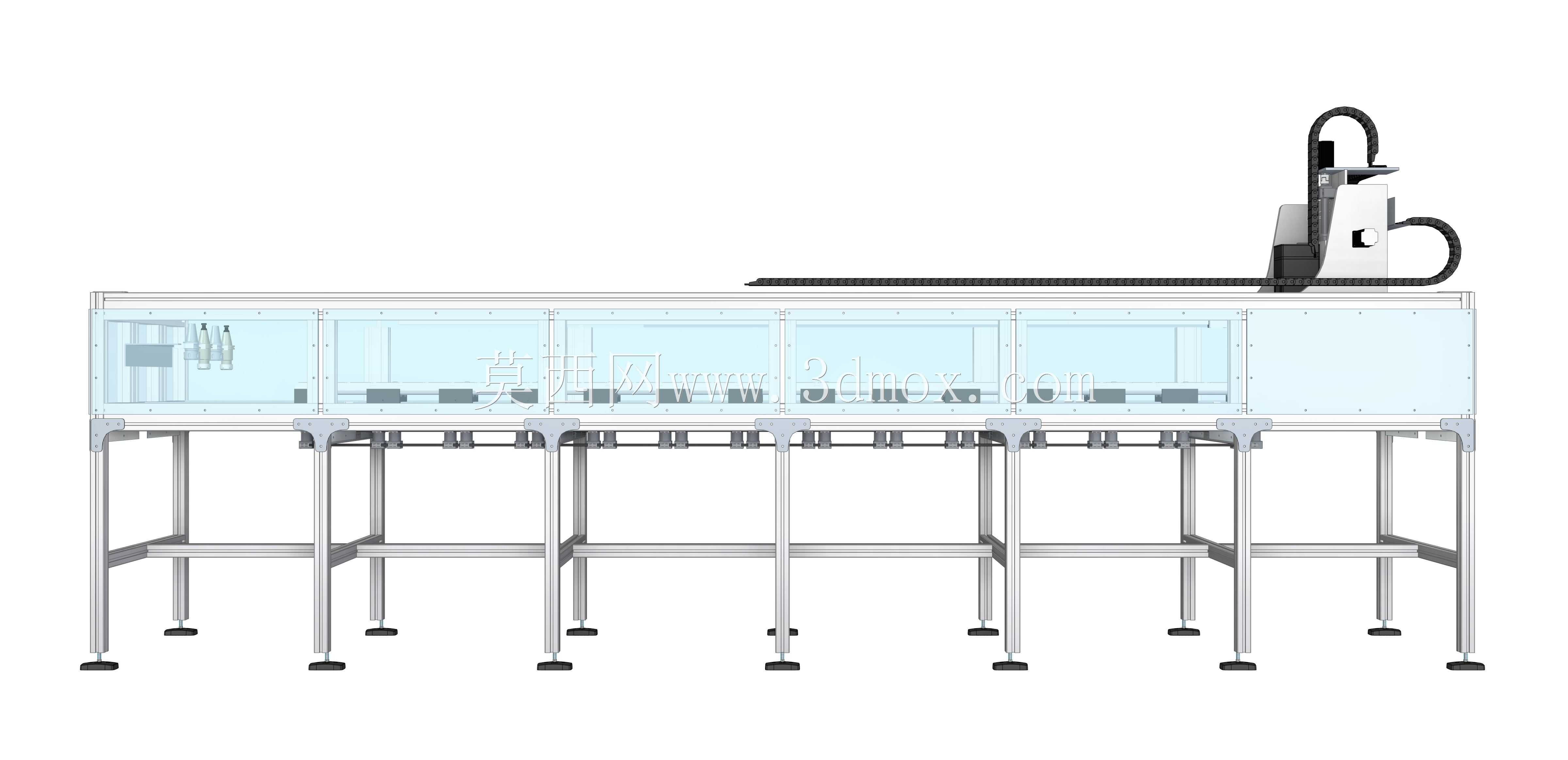

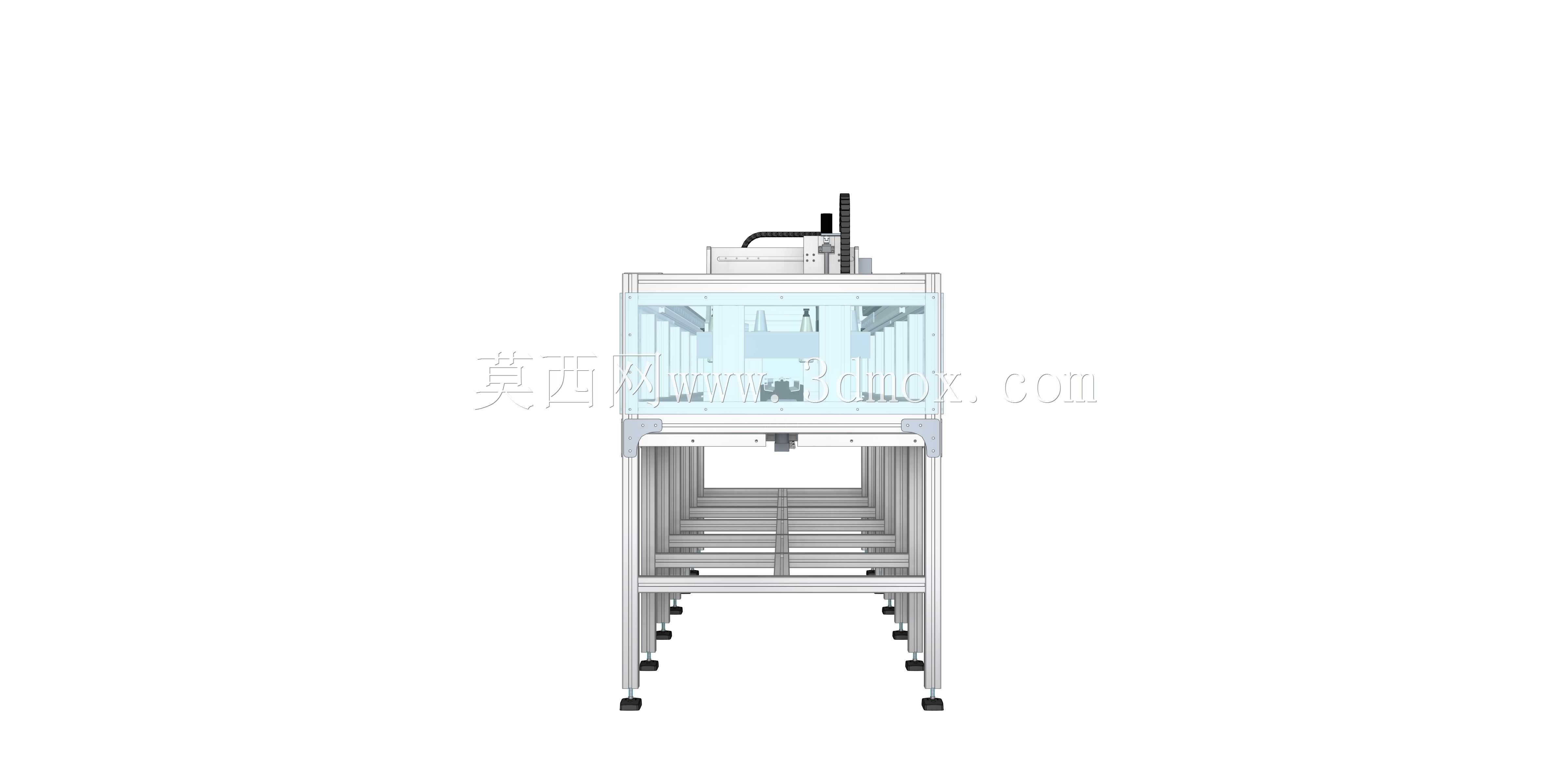

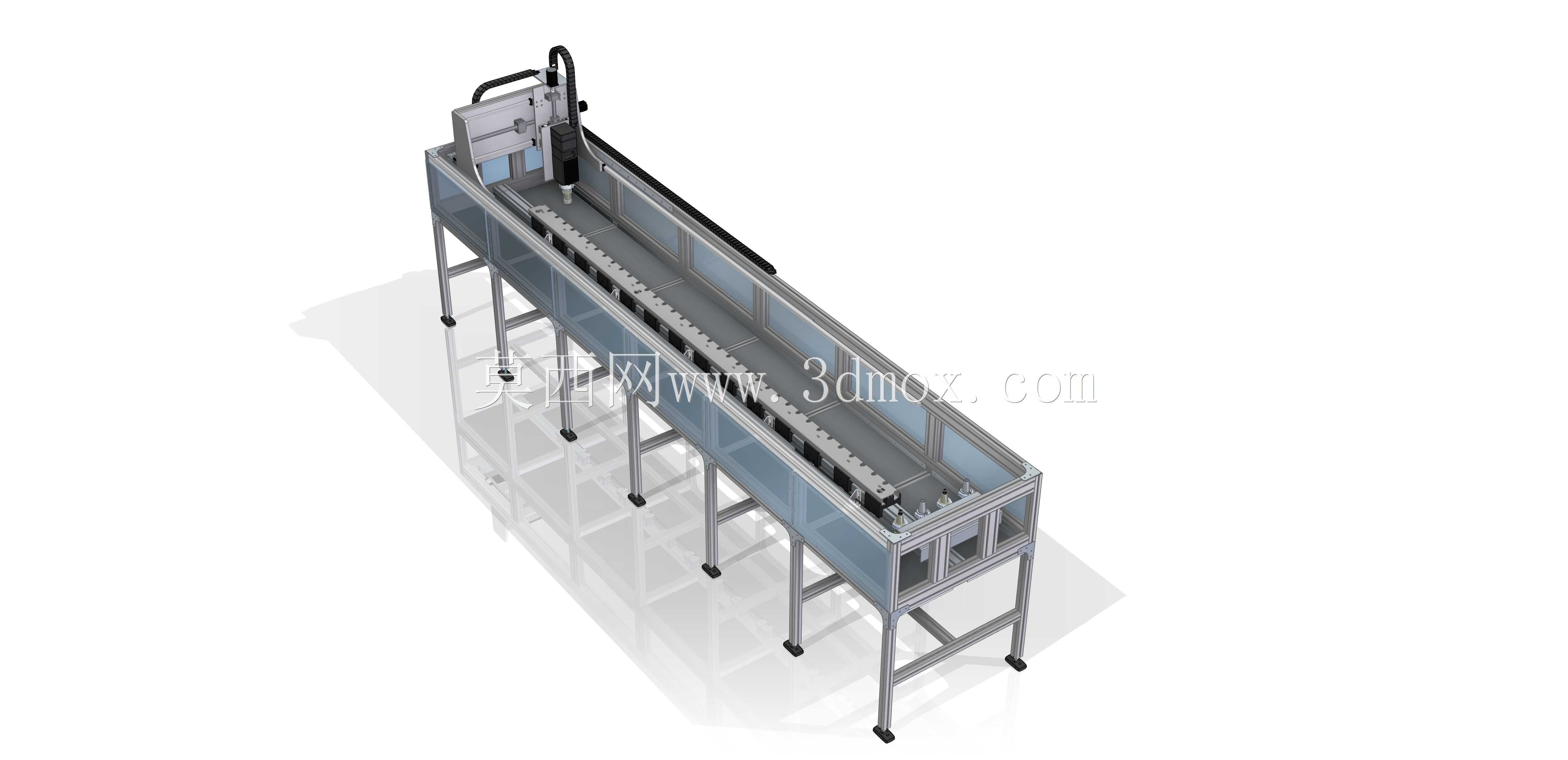

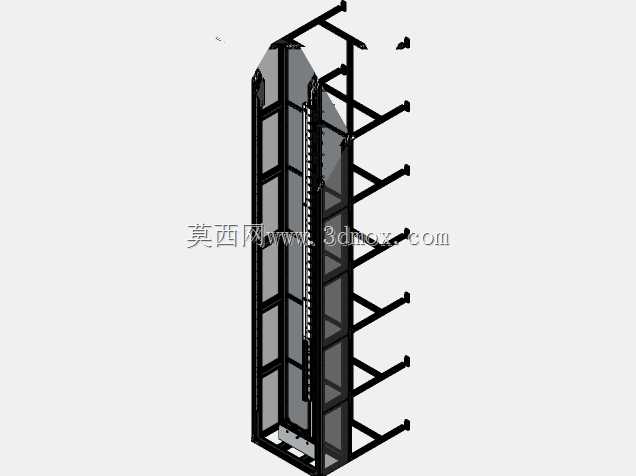

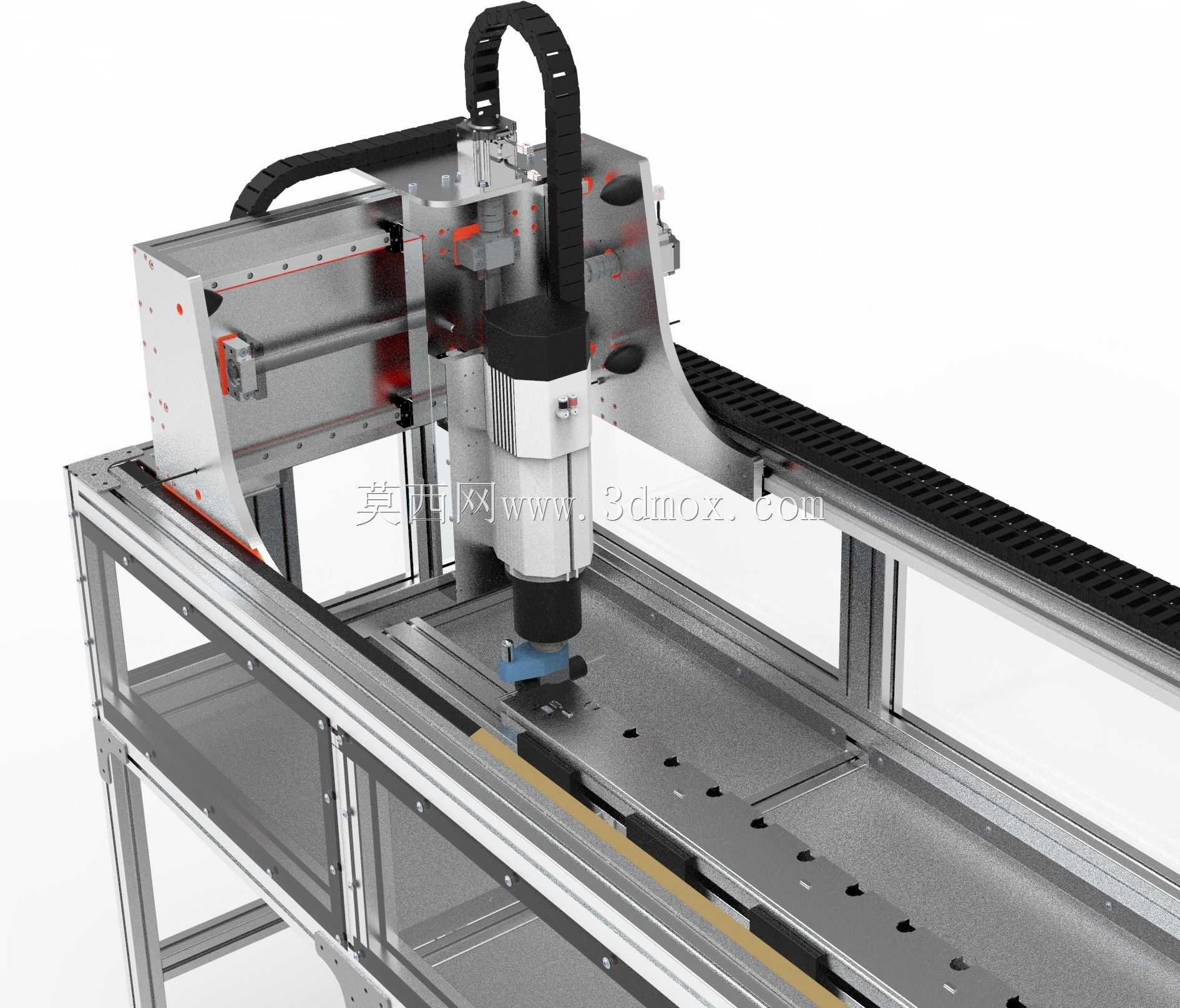

这款型材数控加工设备主要面向工业铝型材、长条型金属异型材的批量精密加工场景，在门窗幕墙加工、工业铝型材框架生产、自动化设备型材构件预制等领域有着广泛的应用，能够替代传统人工划线、多工序分散加工的低效模式，实现型材工件的一次装夹完成多面铣削、钻孔、攻丝等多工序加工，大幅降低型材加工的装夹辅助时间，减少多次装夹带来的形位公差累积。设备整体采用工业铝型材拼装的框架式机身结构，这种设计思路一方面能够在保证机身整体刚性满足加工需求的前提下，大幅降低设备整体自重，缩短生产制造周期，同时铝型材框架的模块化特性也方便后续根据加工需求拓展机身长度、加装辅助定位机构；另一方面铝型材的预装T型槽结构能够灵活安装防护件、管线拖链、定位挡块等附属部件，无需额外焊接加工，调整维护十分便捷。设备的运动轴采用龙门式跨装布局，加工主轴组件安装在横向移动的溜板上，溜板沿横梁导轨做横向进给运动，横梁整体沿机身两侧的纵向导轨做长距离进给运动，主轴自身带垂直方向的进给行程，能够覆盖长条型材的全幅加工范围，针对最长6米以内的常规工业铝型材都可以实现全行程无死角加工，安装时仅需要保证地面水平度在允许范围内，无需额外浇筑复杂的设备地基，大幅降低车间的安装部署成本。设备的主轴采用大功率伺服电机配合精密滚珠丝杠传动，搭配高速电主轴能够实现高转速的切削加工，针对铝型材这类易加工材质，切削进给速度可以达到普通加工中心的2-3倍，加工效率提升十分显著。拖链采用全封闭尼龙拖链内置管线布局，能够对运动部件的电缆、气管、润滑管路形成可靠防护，避免加工过程中产生的铝屑飞溅损伤管线，延长设备部件的使用寿命。工作台面采用耐磨钢板加工的定位基准面，搭配可灵活调整的气动压紧夹具，能够快速适配不同截面规格的型材装夹，换型调整时间短，非常适合多品种小批量的型材加工订单生产，也能够适配大批量单一规格型材的连续化加工需求。
