平板式定位配套基座结构设计

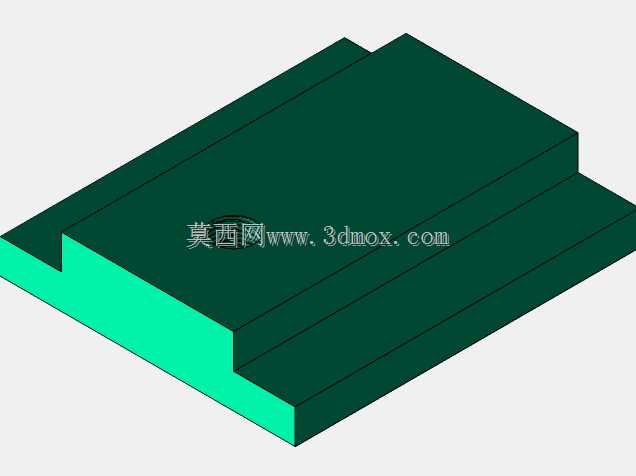

这款平板式定位配套结构，主要面向工装夹具、自动化装配工位、检具制作等工业场景使用，作为工位上的定位基准承载部件，它承担着待加工或待装配工件的位置限定作用，能在批量生产过程中保证每一件工件的装夹位置一致性，减少反复对位的辅助工时，降低因装夹偏移带来的加工误差与装配错位问题。在实际产线应用中，这类结构常搭配圆柱定位销使用，安装在流水线工位的工作台面、专用工装的基板位置，既可以作为单个工件的定位承载，也可以多组组合使用，适配不同外形尺寸的异形工件装夹需求，在五金加工、电子元器件装配、小型汽配零件检测等场景中都能发挥稳定的定位作用。从功能特性来看，这款结构采用阶梯式平板造型，主体为双层叠合的平整板体，下层板向外延伸出安装边，可通过螺栓紧固在安装基面上，保证整体结构在工件装拆、加工受力过程中不会出现位移偏移；上层板的平整工作面作为工件的承载面，板体上预留的定位销安装孔位，可压入标准规格的定位销，通过销体与工件定位孔的配合实现精准限位，板体的阶梯落差还可以起到侧向挡边的作用，对工件的侧边位置形成辅助限位，避免工件在水平方向出现滑移。设计过程中，工程师优先考虑了结构的刚性与安装便捷性，板体的厚度经过受力核算，能够承受常规装夹过程中的压紧力与加工过程中的切削侧向力，不会出现板体变形导致的定位精度丢失；安装边的螺栓孔位采用对称排布设计，既可以保证安装后的受力均匀，也能适配不同孔距的通用安装基面，不需要额外做定制化的基面改造就能完成装配。外形尺寸方面，整体采用方正的平板构型，长宽比例适配小型工件的装夹需求，不会占用过多的工位台面空间，阶梯的高度差经过优化，既能够满足侧向挡边的限位需求，也不会因为台阶过高影响工件的取放操作，定位销孔的位置设置在板体工作面的中心区域，保证定位受力点处于板体的中心位置，避免装夹后出现受力偏载的问题，安装边界预留了足够的螺栓操作空间，在工位上完成固定时不需要额外避让周边的其他工装部件，能够快速完成整组定位结构的搭建与更换。
