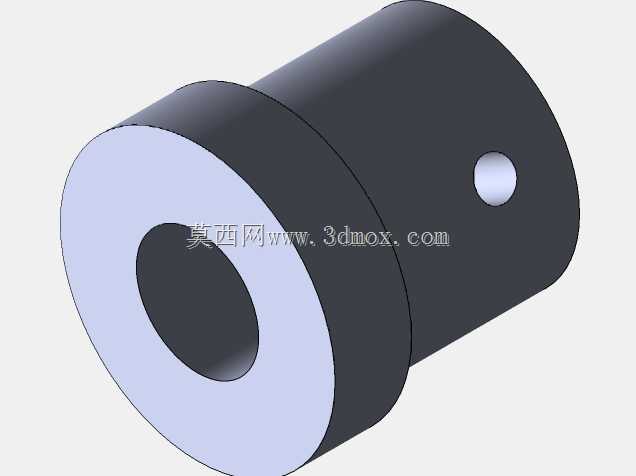

带径向锁紧孔阶梯式空心轴套结构

该结构属于机械传动系统中常用的轴系配套连接件，主要应用于中小型动力传输、精密工装夹具、轻工自动化输送线以及小型实验设备的轴端连接场景，可实现两根不同直径轴段的同轴对接，同时通过径向设置的锁紧孔完成周向与轴向的位置固定，避免传动过程中出现轴件打滑、窜动的问题，保障动力传递的同轴度与稳定性。从实际用途来看，这类轴套既可以作为电机输出轴与从动负载轴之间的过渡连接部件，弥补不同轴径的尺寸差，也可以套设于光轴外部作为轴承内圈的定位衬套，或是在工装夹具中作为导杆的滑动支撑衬套使用，适配转速不超过3000rpm、传递扭矩在50N·m以内的中低负载传动场景，在小型包装设备、桌面级加工设备、3D打印传动机构以及教学实验台架中都有广泛的适配空间。在功能特性上，该结构采用阶梯式外圆设计，大直径端面可作为轴向定位的贴合面，安装时可直接抵靠在轴承端面或是设备立板的安装面上，无需额外加装轴用挡圈即可完成轴向位置限定；中心的阶梯通孔可分别适配两种不同直径的插入轴段，孔壁与轴件采用间隙配合，装配时可轻松推入，降低现场安装的操作难度；侧壁开设的径向通孔为紧定螺钉安装位，装配时将紧定螺钉旋入该孔，螺钉末端抵压在内部穿设的轴件表面，即可完成轴套与轴件的刚性连接，同时可根据使用需求在轴件对应位置加工浅凹坑，进一步提升锁紧的可靠性，避免大扭矩传动下出现相对转动。从设计思路来看，该结构整体遵循轴类连接件的等强度设计原则，大直径段的壁厚与小直径段的壁厚保持相近的数值，避免不同轴段位置出现应力集中的薄弱点，外圆与内孔的同轴度公差控制在0.02mm以内，保障装配后轴系的回转精度，减少高速转动下的径向跳动问题；所有棱边均做了0.5mm的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也可以引导轴件顺利插入内孔，提升装配效率。在外形尺寸与安装边界上，该轴套总长度根据适配轴径的不同可灵活调整，常规适配6-12mm直径轴段的规格总长度在30-50mm区间，大端外圆直径比对应内孔直径大8-10mm，小端外圆直径比对应内孔直径大6-8mm，径向锁紧孔的直径匹配M3-M6规格的标准紧定螺钉，安装时仅需在轴套径向预留出螺钉扳手的操作空间即可，无需额外的复杂安装工位，整体占用空间紧凑，可适配狭小空间内的轴系连接需求，同时整体结构无复杂异形曲面，采用常规圆钢料即可通过车削、钻孔工序完成加工，加工成本低廉，适合批量生产应用。
